Grupos de mercancía
Acoplamientos de conexión instantánea con compensación de desplazamiento radial y brida roscada
K0710

Acoplamientos de conexión instantánea con compensación de...

Volver

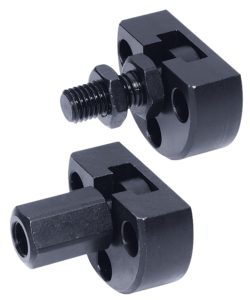

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Pieza de acoplamiento y brida de acero.
Tuerca (DIN 439), calidad 8.8.
Versión:Pieza de acoplamiento y brida, tratado en caliente y fosfatado.
Tuerca bruñida.
Indicación:

Acoplamientos de conexión instantánea con poca necesidad de espacio y con compensación de desplazamiento radial para múltiples aplicaciones, por ejemplo, como conexión entre el vástago de pistón y la unidad de movimiento lineal. El montaje o el desmontaje del acoplamiento de dos piezas, sencillo y robusto, se realiza con una ranura en T, sin que sea necesario un reajuste manual.
El acoplamiento de conexión instantánea se puede conectar con cualquier cilindro de elevación neumático o hidráulico convencional a través de la rosca de empalme.

El acoplamiento no transmite momentos de torsión.

Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K0710 Acoplamientos de conexión instantánea con compensación de desplazamiento radial y brida roscada 229 kB

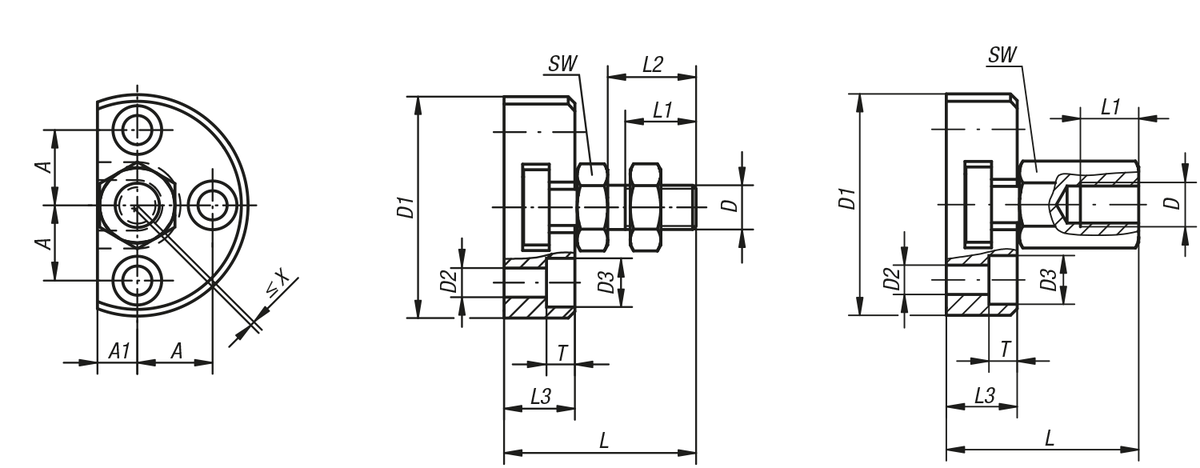

Planos

Acoplamientos de conexión instantánea con compensación de desplazamiento radial y brida roscada

Selección/filtro de artículos

Referencia

Versión

DD1D2D3AA1LL1
mín.
L2L3TSWCompensación de
desplazamiento radial
X máx.
Carga por presión
y tracción
máx. admisible kN
CADAcc.PrecioPedir
K0710.06rosca interiorM6425,51014730,511-115,4100,62,5 A petición
K0710.08rosca interiorM8486,61116835,513,5-136,4130,74,5 A petición
K0710.10rosca interiorM10506,61117943,215-166,4170,76,5 A petición
K0710.101rosca interiorM10x1,25506,61117943,215-166,4170,76,5 A petición
K0710.12rosca interiorM12556,611191053,217,5-20,56,4190,810 A petición
K0710.121rosca interiorM12x1,25556,611191053,217,5-20,56,4190,810 A petición
K0710.16rosca interiorM166591522,512,56422-238,524118 A petición
K0710.161rosca interiorM16x1,56591522,512,56422-238,524118 A petición
K0710.20rosca interiorM2080111828177425-261030130 A petición
K0710.201rosca interiorM20x1,580111828177425-261030130 A petición
K0710.0614rosca exteriorM6425,51014730,51114115,4100,62,5 A petición
K0710.0817rosca exteriorM8486,61116835,513,517136,4130,74,5 A petición
K0710.1020rosca exteriorM10506,61117943,21620166,4170,76,5 A petición
K0710.10201rosca exteriorM10x1,25506,61117943,21620166,4170,76,5 A petición
K0710.1225rosca exteriorM12556,611191053,2212520,56,4190,810 A petición
K0710.12251rosca exteriorM12x1,25556,611191053,2212520,56,4190,810 A petición
K0710.1630rosca exteriorM166591522,512,5642530238,524118 A petición
K0710.16301rosca exteriorM16x1,56591522,512,5642530238,524118 A petición
K0710.2035rosca exteriorM208011182817742935261030130 A petición
K0710.20351rosca exteriorM20x1,58011182817742935261030130 A petición
