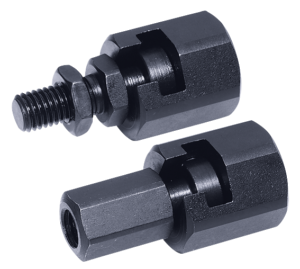

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Pieza de acoplamiento y garras de acero.
Tuerca (DIN 439) de acero, calidad 8.8.Versión:Pieza de acoplamiento y brida, tratadas en caliente y fosfatadas.
Tuerca bruñida.Indicación:

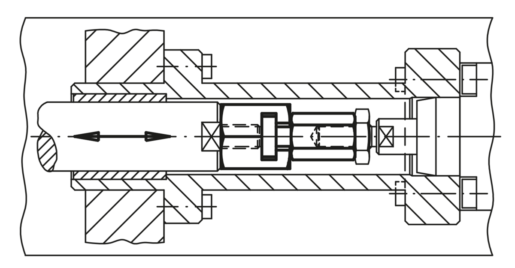

Acoplamientos de conexión instantánea con compensación de desplazamiento radial para múltiples aplicaciones, por ejemplo, como conexión entre el vástago de pistón y la unidad de movimiento lineal. El montaje o el desmontaje del acoplamiento de dos piezas, sencillo y robusto, se realiza con una ranura en T, sin que sea necesario un reajuste manual.
El acoplamiento de conexión instantánea se puede conectar con cualquier cilindro de elevación neumático o hidráulico convencional a través de la rosca de empalme.

El acoplamiento no transmite momentos de torsión.

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0709 Acoplamientos de conexión instantánea con compensación de desplazamiento radial

243 kB

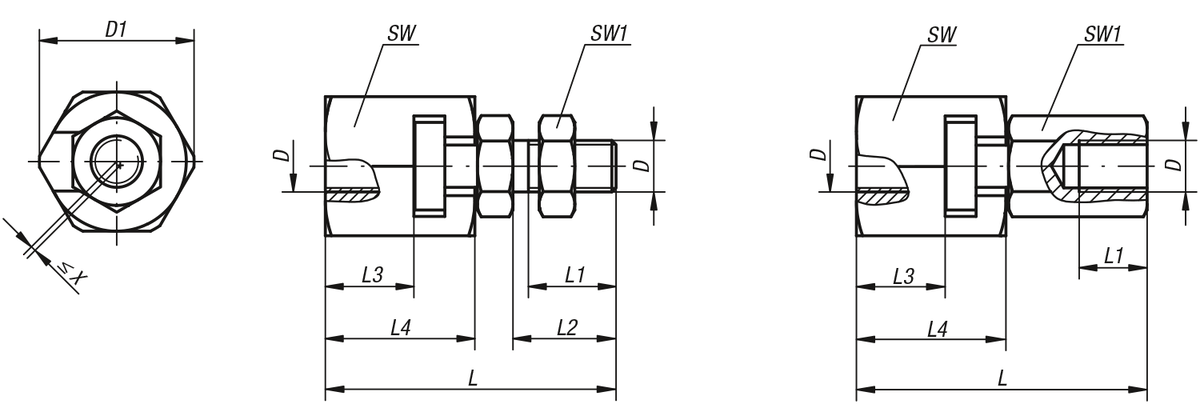

Planos

Selección/filtro de artículos

Referencia	Versión	D	D1	L	L1 mín.	L2	L3 mín.	L4	SW	SW1	Compensación de desplazamiento radial X máx.	Carga por presión y tracción máx. admisible kN	Precio
K0709.06	rosca interior	M6	21	37,5	11	-	9	18	19	10	0,6	2,5	A petición
K0709.08	rosca interior	M8	26	45	13,5	-	11,5	22,5	24	13	0,7	4,5	A petición
K0709.10	rosca interior	M10	30	56,2	15	-	16	29	27	17	0,7	6,5	A petición
K0709.101	rosca interior	M10x1,25	30	56,2	15	-	16	29	27	17	0,7	6,5	A petición
K0709.12	rosca interior	M12	32,5	66,7	17,5	-	17	34	30	19	0,8	10	A petición
K0709.121	rosca interior	M12x1,25	32,5	66,7	17,5	-	17	34	30	19	0,8	10	A petición
K0709.16	rosca interior	M16	39	83	22	-	23	42	36	24	1	18	A petición
K0709.161	rosca interior	M16x1,5	39	83	22	-	23	42	36	24	1	18	A petición
K0709.20	rosca interior	M20	44	93,5	25	-	23,5	45,5	41	30	1	30	A petición
K0709.201	rosca interior	M20x1,5	44	93,5	25	-	23,5	45,5	41	30	1	30	A petición
K0709.0614	rosca exterior	M6	21	37,5	11	14	9	18	19	10	0,6	2,5	A petición
K0709.0817	rosca exterior	M8	26	45	13,5	17	11,5	22,5	24	13	0,7	4,5	A petición
K0709.1020	rosca exterior	M10	30	56,2	16	20	16	29	27	17	0,7	6,5	A petición
K0709.10201	rosca exterior	M10x1,25	30	56,2	16	20	16	29	27	17	0,7	6,5	A petición
K0709.1225	rosca exterior	M12	32,5	66,7	21	25	17	34	30	19	0,8	10	A petición
K0709.12251	rosca exterior	M12x1,25	32,5	66,7	21	25	17	34	30	19	0,8	10	A petición
K0709.1630	rosca exterior	M16	39	83	25	30	23	42	36	24	1	18	A petición
K0709.16301	rosca exterior	M16x1,5	39	83	25	30	23	42	36	24	1	18	A petición
K0709.2035	rosca exterior	M20	44	93,5	29	35	23,5	45,5	41	30	1	30	A petición
K0709.20351	rosca exterior	M20x1,5	44	93,5	29	35	23,5	45,5	41	30	1	30	A petición
