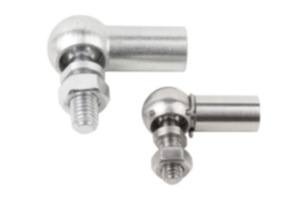

K0734Articulaciones angulares DIN 71802 |
Volver |
|
|
DescripciónMaterial:Acero o acero inoxidable 1.4305.Versión:Cincado y pasivado. Versión de acero inoxidable con acabado natural.Indicación:La rosca a la izquierda se refiere a la medida D2.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Forma
| Versión
| Material
del cuerpo
de base | D1 | D2 | D3 | D4 | A | L2 | L3 | E | SW | CAD | Acc. | Precio | Pedir |
|---|
| K0734.0805 | C | rosca cuadrada | acero | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 |  | | A petición | | | K0734.1006 | C | rosca cuadrada | acero | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | A petición | | | K0734.1308 | C | rosca cuadrada | acero | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | A petición | | | K0734.1610 | C | rosca cuadrada | acero | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | A petición | | | K0734.1612 | C | rosca cuadrada | acero | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | A petición | | | K0734.1914 | C | rosca cuadrada | acero | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | A petición | | | K0734.1916 | C | rosca cuadrada | acero | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | A petición | | | K0734.080501 | C | rosca a la izquierda | acero | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | A petición | | | K0734.100601 | C | rosca a la izquierda | acero | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | A petición | | | K0734.130801 | C | rosca a la izquierda | acero | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | A petición | | | K0734.161001 | C | rosca a la izquierda | acero | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | A petición | | | K0734.161201 | C | rosca a la izquierda | acero | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | A petición | | | K0734.191401 | C | rosca a la izquierda | acero | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | A petición | | | K0734.191601 | C | rosca a la izquierda | acero | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | A petición | |
|
Selección/filtro de artículos |
|
| Referencia | Forma
| Versión 2 | Material
del cuerpo
de base | D1 | D2 | D3 | D4 | A | L2 | L3 | E | SW | CAD | Acc. | Precio | Pedir |
|---|
| K0734.080351 | CS | rosca cuadrada | acero | 8 | M3,5 | 8 | M4 | 18 | 10,2 | 9 | 8 | 7 | | | A petición | | | K0734.08051 | CS | rosca cuadrada | acero | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | |  | A petición | | | K0734.10061 | CS | rosca cuadrada | acero | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | A petición | | | K0734.13081 | CS | rosca cuadrada | acero | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | A petición | | | K0734.16101 | CS | rosca cuadrada | acero | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | A petición | | | K0734.16121 | CS | rosca cuadrada | acero | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | A petición | | | K0734.19141 | CS | rosca cuadrada | acero | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | A petición | | | K0734.19161 | CS | rosca cuadrada | acero | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | A petición | | | K0734.080511 | CS | rosca a la izquierda | acero | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | A petición | | | K0734.100611 | CS | rosca a la izquierda | acero | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | A petición | | | K0734.130811 | CS | rosca a la izquierda | acero | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | A petición | | | K0734.161011 | CS | rosca a la izquierda | acero | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | A petición | | | K0734.161211 | CS | rosca a la izquierda | acero | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | A petición | | | K0734.191411 | CS | rosca a la izquierda | acero | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | A petición | | | K0734.191611 | CS | rosca a la izquierda | acero | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | A petición | | | K0734.08052 | CS | rosca cuadrada | acero inoxidable | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | A petición | | | K0734.10062 | CS | rosca cuadrada | acero inoxidable | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | A petición | | | K0734.13082 | CS | rosca cuadrada | acero inoxidable | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | A petición | | | K0734.16102 | CS | rosca cuadrada | acero inoxidable | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | A petición | | | K0734.16122 | CS | rosca cuadrada | acero inoxidable | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | A petición | | | K0734.080521 | CS | rosca a la izquierda | acero inoxidable | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | A petición | | | K0734.100621 | CS | rosca a la izquierda | acero inoxidable | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | A petición | | | K0734.130821 | CS | rosca a la izquierda | acero inoxidable | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | A petición | | | K0734.161021 | CS | rosca a la izquierda | acero inoxidable | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | A petición | | | K0734.161221 | CS | rosca a la izquierda | acero inoxidable | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | A petición | |
|
