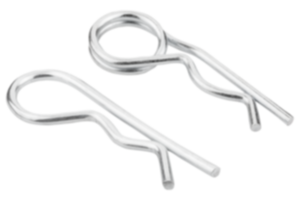

K1137Pasadores elásticos similares a DIN 11024 |
Volver |
|
|
DescripciónMaterial:Acero o acero inoxidable A2.Versión:Acero galvanizado.
Acero inoxidable con acabado natural.Indicación:Los pasadores elásticos sirven para asegurar pernos y ejes. Son fáciles de montar y se pueden utilizar de nuevo. Los extremos están cortados sin rebabas.
Los pasadores elásticos con doble rosca poseen una curva característica del muelle plana que facilita su montaje. Mediante la doble rosca se puede colocar un cable de retención mejor contra pérdidas.Indicación sobre el dibujo:Form E: con rosca simple
Form D: con rosca doble (la dirección de la rosca puede divergir del plano). DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
|
Pasadores elásticos similares a DIN 11024, forma D, con rosca doble |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | D1 | D2
| D3 | D4=para
de pernos Ø | L1 | L2 | CAD | Acc. | Precio | Pedir |
|---|
| K1137.12225 | D | acero | 2,25 | 20 | 2,5 | 9-11,2 | 42 | 24 |  | | A petición | | | K1137.12280 | D | acero | 2,8 | 20 | 3,2 | 11,2-14 | 48 | 26 | | | A petición | | | K1137.12360 | D | acero | 3,6 | 20 | 4 | 14-20 | 64 | 32 | | | A petición | | | K1137.12450 | D | acero | 4,5 | 25 | 5 | 20-26 | 80 | 39 | | | A petición | | | K1137.12560 | D | acero | 5,6 | 25 | 6,3 | 26-34 | 97 | 45 | | | A petición | | | K1137.12630 | D | acero | 6,3 | 30 | 7 | 34-45 | 125 | 56 | | | A petición | | | K1137.12700 | D | acero | 7 | 30 | 8 | 45-56 | 150 | 63 | | | A petición | | | K1137.22225 | D | acero inoxidable A2 | 2,25 | 20 | 2,5 | 7-9 | 42 | 24 | | | A petición | | | K1137.22280 | D | acero inoxidable A2 | 2,8 | 20 | 3,2 | 11-14 | 48 | 26 | | | A petición | | | K1137.22360 | D | acero inoxidable A2 | 3,6 | 20 | 4 | 14-20 | 64 | 32 | | | A petición | | | K1137.22450 | D | acero inoxidable A2 | 4,5 | 25 | 5 | 20-26 | 80 | 39 | | | A petición | | | K1137.22560 | D | acero inoxidable A2 | 5,6 | 25 | 6,3 | 26-34 | 97 | 45 | | | A petición | |
|
