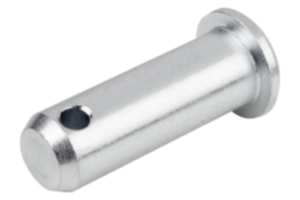

    - Perno con agujero para chaveta partida adecuado para cabezas de horquilla

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero 1.0718 o acero inoxidable 1.4305.Versión:Acero cincado mediante procedimiento galvánico.
Acero inoxidable con acabado natural.Indicación:Perno con agujero para chaveta partida adecuado a cabezas de horquilla DIN 71752. El seguro se realiza mediante albura.
La albura sirve como elemento de bloqueo para el perno. En combinación con la cabeza de horquilla adecuada se desarrolla una articulación de horquilla totalmente operativa.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1456 Perno con agujero para chaveta partida adecuado para cabezas de horquilla

199 kB

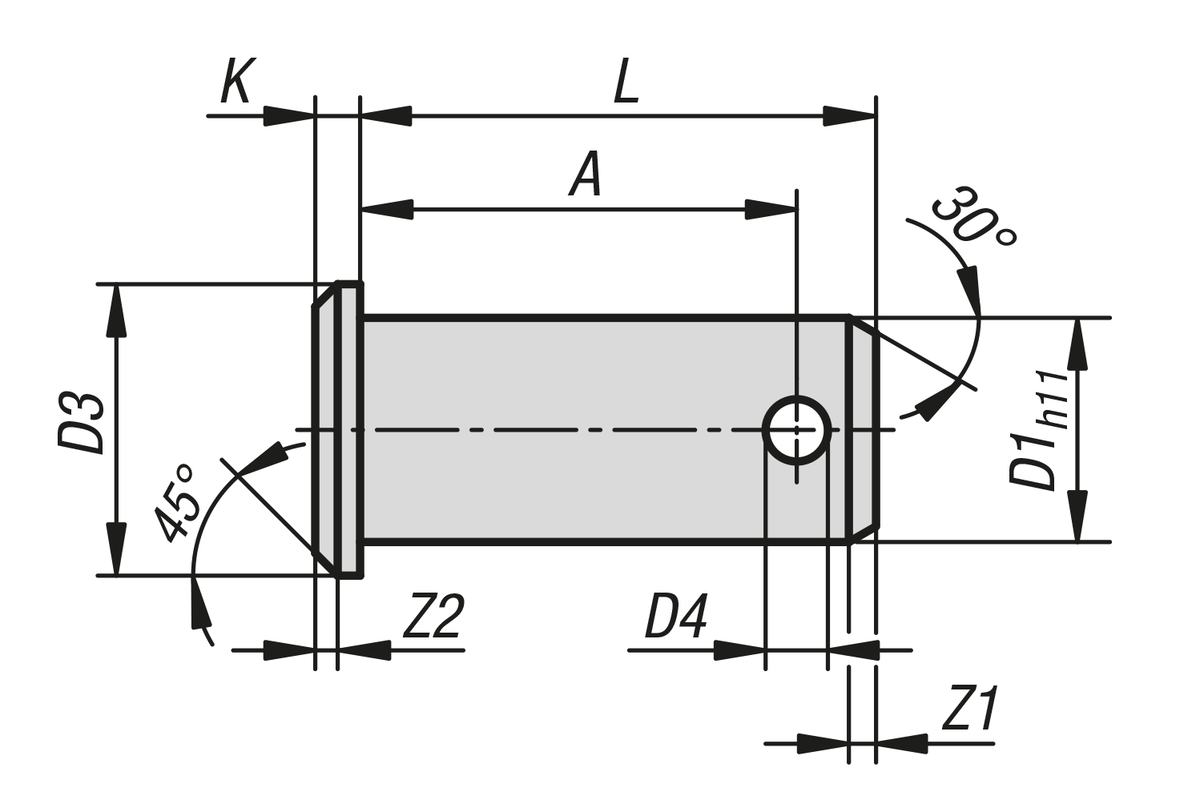

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	D1	D3	D4	A	K	L	Z1	Z2	Precio
K1456.004100	Acero	4	6	1	10	1	12	1	0,5	A petición
K1456.005123	Acero	5	8	1,2	12,3	1,5	15	1	0,5	A petición
K1456.006153	Acero	6	9	1,6	15,3	1,5	18	1,5	0,5	A petición
K1456.008195	Acero	8	12	2	19,5	2	23	2	1	A petición
K1456.010245	Acero	10	14	3,2	24,5	2	29	2	1	A petición
K1456.012295	Acero	12	17	4	29,5	3	35	2,5	1,5	A petición
K1456.014325	Acero	14	19	4	32,5	3	40	2,5	1,5	A petición
K1456.016382	Acero	16	21	4	38,2	3	45	2,5	1,5	A petición
K1456.020470	Acero	20	26	5	47	4	53	3	2	A petición
K1456.025590	Acero	25	32	6,3	59	5	67	4	2	A petición
K1456.028632	Acero	28	34	6,3	63,2	5	72	4	2	A petición
K1456.030590	Acero	30	36	6,3	59	5	67	4	2	A petición
K1456.030682	Acero	30	36	6,3	68,2	5	77	4	2	A petición
K1456.035765	Acero	35	44	8	76,5	6	87	5	2	A petición
K1456.040900	Acero	40	48	8	90	6	100	5	2	A petición
K1456.042900	Acero	42	48	8	90	7	100	5	2	A petición
K1456.0501030	Acero	50	58	10	103	7	115	6	2	A petición
K1456.104100	Acero inoxidable	4	6	1	10	1	12	1	0,5	A petición
K1456.105123	Acero inoxidable	5	8	1,2	12,3	1,5	15	1	0,5	A petición
K1456.106153	Acero inoxidable	6	9	1,6	15,3	1,5	18	1,5	0,5	A petición
K1456.108195	Acero inoxidable	8	12	2	19,5	2	23	2	1	A petición
K1456.110245	Acero inoxidable	10	14	3,2	24,5	2	29	2	1	A petición
K1456.112295	Acero inoxidable	12	17	4	29,5	3	35	2,5	1,5	A petición
K1456.114325	Acero inoxidable	14	19	4	32,5	3	40	2,5	1,5	A petición
K1456.116382	Acero inoxidable	16	21	4	38,2	3	45	2,5	1,5	A petición
K1456.120470	Acero inoxidable	20	26	5	47	4	53	3	2	A petición
K1456.125590	Acero inoxidable	25	32	6,3	59	5	67	4	2	A petición
K1456.130590	Acero inoxidable	30	36	6,3	59	5	67	4	2	A petición
