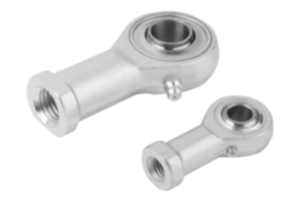

K0717Vástagos articulados con rodamiento de bolas y rosca interior,... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Carcasa de acero forjado en estampa, tratado en caliente.Versión:Cincado. Juego interno del rodamiento de 15 - 40 µm.Indicación:El rodamiento de bolas endurecido está lubricado con efecto prolongado y está sellado con obturadores. Las medidas de acoplamiento corresponden a DIN 648, serie de formas KJ.
Hasta D = 10 el vástago articulado está equipado con un racor de lubricación en forma de embudo DIN 3405/A.
Desde D = 12, con un racor de lubricación en forma de cono DIN 71412/A.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

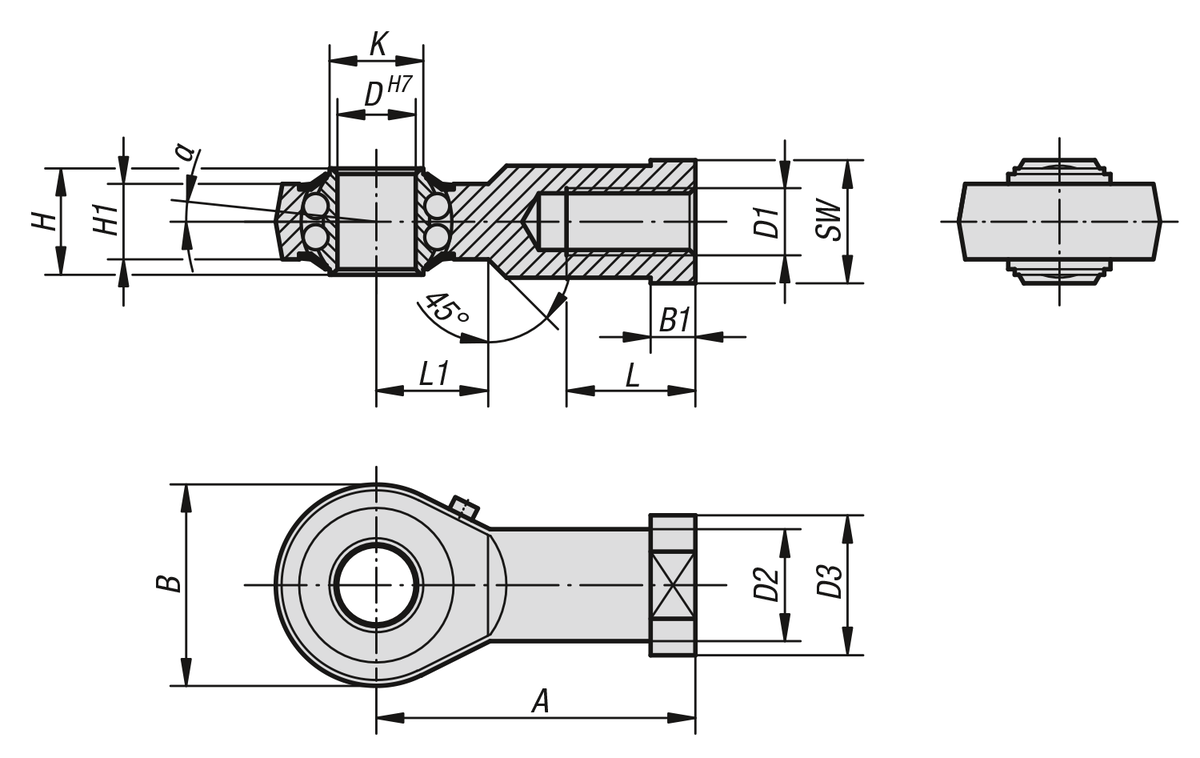

| Referencia | Versión
| D | D1 | D2 | D3 | A | B | B1 | H | H1 | K | L | L1 | SW | α | Capacidades de
carga dinámicas
N | Capacidades de
carga estáticas
N | Límite de
revoluciones
n máx. r. p. m. | CAD | Acc. | Precio | Pedir |
|---|
| K0717.06 | rosca cuadrada | 6 | M6 | 10 | 13 | 30 | 20 | 5 | 9 | 6,75 | 9 | 12 | 10 | 11 | 8° | 2750 | 650 | 1350 |  | | A petición | | | K0717.08 | rosca cuadrada | 8 | M8 | 12,5 | 16 | 36 | 24 | 5 | 12 | 9 | 10,5 | 16 | 12 | 14 | 8,5° | 4000 | 1000 | 1300 | | | A petición | | | K0717.10 | rosca cuadrada | 10 | M10 | 15 | 19 | 43 | 28 | 6,5 | 14 | 10,5 | 12 | 20 | 15 | 17 | 8° | 4450 | 1450 | 1225 | | | A petición | | | K0717.12 | rosca cuadrada | 12 | M12 | 17,5 | 22 | 50 | 32 | 6,5 | 16 | 12 | 14,5 | 22 | 16 | 19 | 7,5° | 4950 | 1800 | 1125 | | | A petición | | | K0717.16 | rosca cuadrada | 16 | M16 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 19 | 28 | 22 | 22 | 8° | 6250 | 2350 | 975 | | | A petición | | | K0717.20 | rosca cuadrada | 20 | M20x1,5 | 27,5 | 34 | 77 | 50 | 10 | 25 | 18 | 24,5 | 33 | 26 | 30 | 7° | 7900 | 3450 | 825 | | | A petición | | | K0717.22 | rosca cuadrada | 22 | M22x1,5 | 30 | 38 | 84 | 54 | 12 | 28 | 20 | 26 | 37 | 26 | 32 | 8° | 9300 | 3980 | 725 | | | A petición | | | K0717.061 | rosca a la izquierda | 6 | M6 | 10 | 13 | 30 | 20 | 5 | 9 | 6,75 | 9 | 12 | 10 | 11 | 8° | 2750 | 650 | 1350 | | | A petición | | | K0717.081 | rosca a la izquierda | 8 | M8 | 12,5 | 16 | 36 | 24 | 5 | 12 | 9 | 10,5 | 16 | 12 | 14 | 8,5° | 4000 | 1000 | 1300 | | | A petición | | | K0717.101 | rosca a la izquierda | 10 | M10 | 15 | 19 | 43 | 28 | 6,5 | 14 | 10,5 | 12 | 20 | 15 | 17 | 8° | 4450 | 1450 | 1225 | | | A petición | | | K0717.121 | rosca a la izquierda | 12 | M12 | 17,5 | 22 | 50 | 32 | 6,5 | 16 | 12 | 14,5 | 22 | 16 | 19 | 7,5° | 4950 | 1800 | 1125 | | | A petición | | | K0717.161 | rosca a la izquierda | 16 | M16 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 19 | 28 | 22 | 22 | 8° | 6250 | 2350 | 975 | | | A petición | | | K0717.201 | rosca a la izquierda | 20 | M20x1,5 | 27,5 | 34 | 77 | 50 | 10 | 25 | 18 | 24,5 | 33 | 26 | 30 | 7° | 7900 | 3450 | 825 | | | A petición | | | K0717.221 | rosca a la izquierda | 22 | M22x1,5 | 30 | 38 | 84 | 54 | 12 | 28 | 20 | 26 | 37 | 26 | 32 | 8° | 9300 | 3980 | 725 | | | A petición | |
