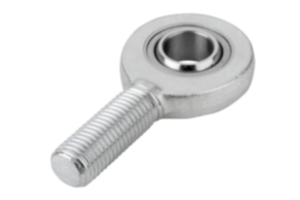

K0722Vástagos articulados con rodamiento deslizante y rosca... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Carcasa de tamaño (D), acero de corte fácil torneado 6-10; a partir del tamaño (D), acero para temple y revenido forjado 12. Bola articulada de acero del apoyo de cilindros endurecido, pulido y con cromado duro. Semicojinete de acero del apoyo de cilindros con tejido de PTFE pegado.Versión:Cincado.Indicación:El rodamiento deslizante de los vástagos articulados no precisa mantenimiento.
Las medidas de acoplamiento corresponden a DIN 648, serie de formas E.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

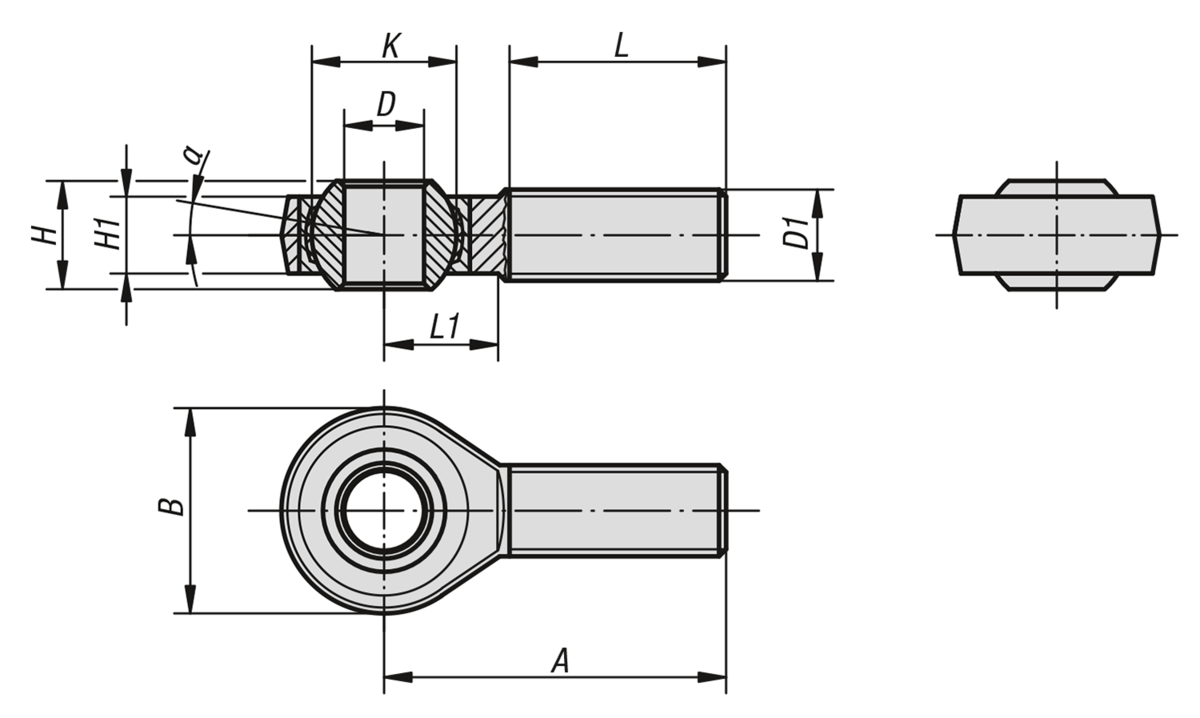

| Referencia | Versión
| D | D1 | A | B | H | H1 | K | L | L1 | α | Capacidades de
carga dinámicas
kN | Capacidades de
carga estáticas
kN | CAD | Acc. | Precio | Pedir |
|---|
| K0722.06 | rosca cuadrada | 6 -0,008 | M6 | 36 | 20 | 6 | 4,4 | 10 | 18 | 11 | 12° | 3,6 | 8,2 |  | | A petición | | | K0722.08 | rosca cuadrada | 8 -0,008 | M8 | 42 | 24 | 8 | 6 | 13 | 22 | 12 | 12° | 5,8 | 12,9 | | | A petición | | | K0722.10 | rosca cuadrada | 10 -0,008 | M10 | 48 | 28 | 9 | 7 | 16 | 26 | 15 | 12° | 8,6 | 17,6 | | | A petición | | | K0722.12 | rosca cuadrada | 12 -0,008 | M12 | 54 | 34 | 10 | 8 | 18 | 28 | 15 | 8° | 11,4 | 24,5 | | | A petición | | | K0722.16 | rosca cuadrada | 17 -0,008 | M16 | 69 | 46 | 14 | 11 | 25 | 36 | 23 | 8° | 22 | 45 | | | A petición | | | K0722.20 | rosca cuadrada | 20 -0,010 | M20x1,5 | 78 | 53 | 16 | 13 | 29 | 43 | 25 | 8° | 31,5 | 60 | | | A petición | | | K0722.061 | rosca a la izquierda | 6 -0,008 | M6 | 36 | 20 | 6 | 4,4 | 10 | 18 | 11 | 12° | 3,6 | 8,2 | | | A petición | | | K0722.081 | rosca a la izquierda | 8 -0,008 | M8 | 42 | 24 | 8 | 6 | 13 | 22 | 12 | 12° | 5,8 | 12,9 | | | A petición | | | K0722.101 | rosca a la izquierda | 10 -0,008 | M10 | 48 | 28 | 9 | 7 | 16 | 26 | 15 | 12° | 8,6 | 17,6 | | | A petición | | | K0722.121 | rosca a la izquierda | 12 -0,008 | M12 | 54 | 34 | 10 | 8 | 18 | 28 | 15 | 8° | 11,4 | 24,5 | | | A petición | | | K0722.161 | rosca a la izquierda | 17 -0,008 | M16 | 69 | 46 | 14 | 11 | 25 | 36 | 23 | 8° | 22 | 45 | | | A petición | | | K0722.201 | rosca a la izquierda | 20 -0,010 | M20x1,5 | 78 | 53 | 16 | 13 | 29 | 43 | 25 | 8° | 31,5 | 60 | | | A petición | |
