    - Vástagos articulados con rodamiento deslizante y rosca interior, DIN ISO 12240-4

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de tamaño (D), acero de corte fácil torneado 5-12; a partir del tamaño (D), acero para temple y revenido forjado 16. Bola articulada de acero del apoyo de cilindros endurecido y pulido. Semicojinete de acero de corte fácil con tejido de PTFE pegado.Versión:Cincado.Indicación:El rodamiento deslizante de los vástagos articulados no precisa mantenimiento. Las medidas de acoplamiento corresponden a DIN 648, serie de formas KJ.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0719 Vástagos articulados con rodamiento deslizante y rosca interior, DIN ISO 12240-4

234 kB

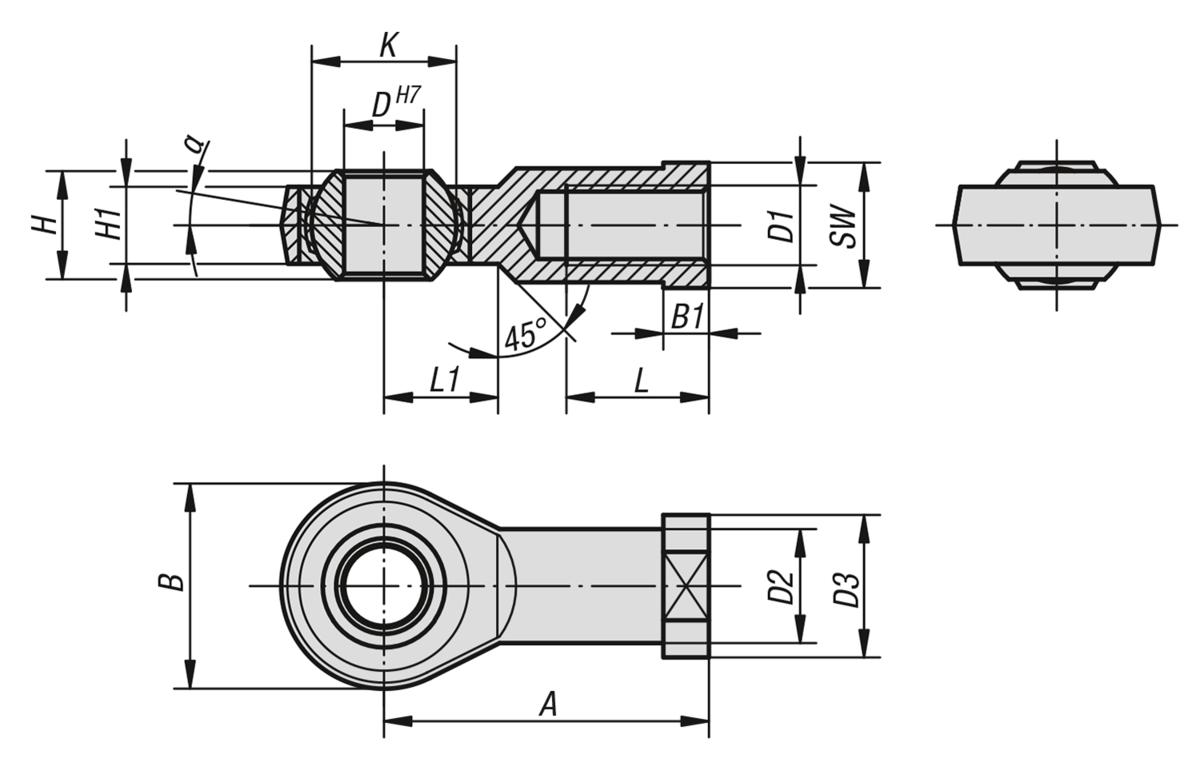

Planos

Selección/filtro de artículos

Referencia	Versión	D	D1	D2	D3	A	B	B1	H	H1	K	L	L1	SW	α	Capacidades de carga dinámicas kN	Capacidades de carga estáticas kN	Precio
K0719.05	rosca cuadrada	5	M5	9	11	27	18	4	8	6	11,11	10	10	9	13°	7,5	8	A petición
K0719.06	rosca cuadrada	6	M6	10	13	30	20	5	9	6,75	12,7	12	10	11	13°	9,3	8,9	A petición
K0719.08	rosca cuadrada	8	M8	12,5	16	36	24	5	12	9	15,87	16	12	13	13°	16,7	14,1	A petición
K0719.10	rosca cuadrada	10	M10	15	19	43	28	6,5	14	10,5	19,05	20	15	17	13°	23,4	19,3	A petición
K0719.10125	rosca cuadrada	10	M10x1,25	15	19	43	28	6,5	14	10,5	19,05	20	15	17	13°	23,4	19,3	A petición
K0719.12	rosca cuadrada	12	M12	17,5	22	50	32	6,5	16	12	22,22	22	16	19	13°	32	23,5	A petición
K0719.12125	rosca cuadrada	12	M12x1,25	17,5	22	50	32	6,5	16	12	22,22	22	16	19	13°	32	23,5	A petición
K0719.16	rosca cuadrada	16	M16	22	27	64	42	8	21	15	28,57	28	22	22	15°	52,7	32	A petición
K0719.1615	rosca cuadrada	16	M16x1,5	22	27	64	42	8	21	15	28,57	28	22	22	15°	52,7	32	A petición
K0719.20	rosca cuadrada	20	M20x1,5	27,5	34	77	50	10	25	18	34,92	33	26	32	15°	78,1	43,8	A petición
K0719.22	rosca cuadrada	22	M22x1,5	30	37	84	54	12	28	20	38,1	37	26	32	15°	97,2	52,6	A petición
K0719.051	rosca a la izquierda	5	M5	9	11	27	18	4	8	6	11,11	10	10	9	13°	7,5	8	A petición
K0719.061	rosca a la izquierda	6	M6	10	13	30	20	5	9	6,75	12,7	12	10	11	13°	9,3	8,9	A petición
K0719.081	rosca a la izquierda	8	M8	12,5	16	36	24	5	12	9	15,87	16	12	13	13°	16,7	14,1	A petición
K0719.101	rosca a la izquierda	10	M10	15	19	43	28	6,5	14	10,5	19,05	20	15	17	13°	23,4	19,3	A petición
K0719.101251	rosca a la izquierda	10	M10x1,25	15	19	43	28	6,5	14	10,5	19,05	20	15	17	13°	23,4	19,3	A petición
K0719.121	rosca a la izquierda	12	M12	17,5	22	50	32	6,5	16	12	22,22	22	16	19	13°	32	23,5	A petición
K0719.121251	rosca a la izquierda	12	M12x1,25	17,5	22	50	32	6,5	16	12	22,22	22	16	19	13°	32	23,5	A petición
K0719.161	rosca a la izquierda	16	M16	22	27	64	42	8	21	15	28,57	28	22	22	15°	52,7	32	A petición
K0719.16151	rosca a la izquierda	16	M16x1,5	22	27	64	42	8	21	15	28,57	28	22	22	15°	52,7	32	A petición
K0719.201	rosca a la izquierda	20	M20x1,5	27,5	34	77	50	10	25	18	34,92	33	26	32	15°	78,1	43,8	A petición
K0719.221	rosca a la izquierda	22	M22x1,5	30	37	84	54	12	28	20	38,1	37	26	32	15°	97,2	52,6	A petición
