    - Vástagos articulados con rodamiento deslizante y rosca interior, versión estrecha, DIN ISO 12240-4

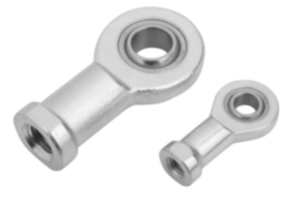

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de tamaño (D), acero de corte fácil torneado 6-10; a partir del tamaño (D), acero para temple y revenido forjado 12. Bola articulada de acero del apoyo de cilindros endurecido, pulido y con cromado duro. Semicojinete de acero del apoyo de cilindros con tejido de PTFE pegado.Versión:Cincado.Indicación:El rodamiento deslizante de los vástagos articulados no precisa mantenimiento.
Las medidas de acoplamiento corresponden a DIN 648, serie de formas E.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0723 Vástagos articulados con rodamiento deslizante y rosca interior, versión estrecha, DIN ISO 12240-4

185 kB

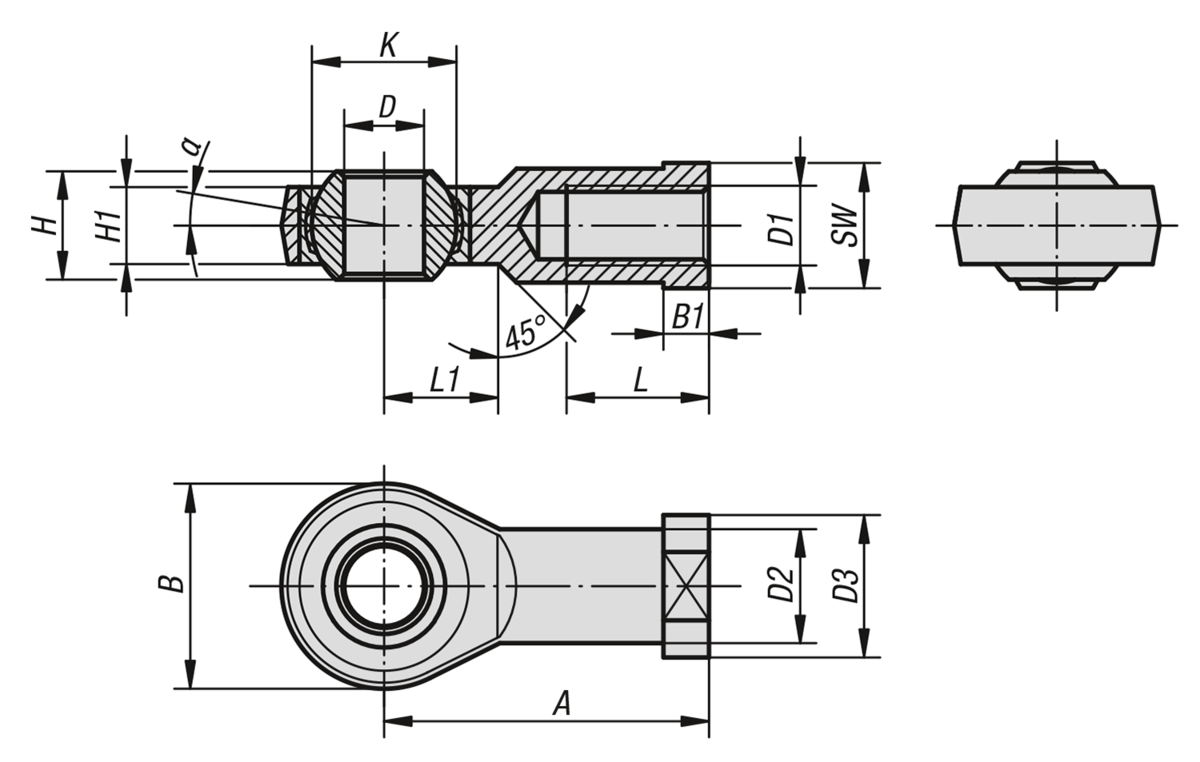

Planos

Selección/filtro de artículos

Referencia	Versión	D	D1	D2	D3	A	B	B1	H	H1	K	L	L1	SW	α	Capacidades de carga dinámicas kN	Capacidades de carga estáticas kN	Precio
K0723.101	rosca a la izquierda	10 -0,008	M10	15	19	43	28	6,5	9	7	16	20	13	17	12°	8,6	17,6	A petición
K0723.10	rosca cuadrada	10 -0,008	M10	15	19	43	28	6,5	9	7	16	20	13	17	12°	8,6	17,6	A petición
K0723.121	rosca a la izquierda	12 -0,008	M12	17,5	22	50	34	6,5	10	8	18	22	15	19	8°	11,4	24,5	A petición
K0723.12125	rosca cuadrada	12 -0,008	M12x1,25	17,5	22	50	34	6,5	10	8	18	22	15	19	8°	11,4	24,5	A petición
K0723.06	rosca cuadrada	6 -0,008	M6	10	13	30	20	5	6	4,4	10	12	11	11	12°	3,6	8,2	A petición
K0723.081	rosca a la izquierda	8 -0,008	M8	12,5	16	36	24	5	8	6	13	16	12	14	12°	5,8	12,9	A petición
K0723.12	rosca cuadrada	12 -0,008	M12	17,5	22	50	34	6,5	10	8	18	22	15	19	8°	11,4	24,5	A petición
K0723.16	rosca cuadrada	17 -0,008	M16	24	30	67	46	10	14	11	25	33	20	27	8°	22	45	A petición
K0723.10125	rosca cuadrada	10 -0,008	M10x1,25	15	19	43	28	6,5	9	7	16	20	13	17	12°	8,6	17,6	A petición
K0723.20	rosca cuadrada	20 -0,010	M20x1,5	27,5	35	77	53	10	16	13	29	38	23	32	8°	31,5	60	A petición
K0723.08	rosca cuadrada	8 -0,008	M8	12,5	16	36	24	5	8	6	13	16	12	14	12°	5,8	12,9	A petición
K0723.201	rosca a la izquierda	20 -0,010	M20x1,5	27,5	35	77	53	10	16	13	29	38	23	32	8°	31,5	60	A petición
K0723.101251	rosca a la izquierda	10 -0,008	M10x1,25	15	19	43	28	6,5	9	7	16	20	13	17	12°	8,6	17,6	A petición
K0723.121251	rosca a la izquierda	12 -0,008	M12x1,25	17,5	22	50	34	6,5	10	8	18	22	15	19	8°	11,4	24,5	A petición
K0723.161	rosca a la izquierda	17 -0,008	M16	24	30	67	46	10	14	11	25	33	20	27	8°	22	45	A petición
K0723.061	rosca a la izquierda	6 -0,008	M6	10	13	30	20	5	6	4,4	10	12	11	11	12°	3,6	8,2	A petición
