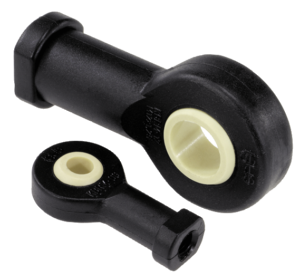

    - Vástagos articulados igubal® con rodamiento deslizante y rosca interior, similar a DIN ISO 12240-4

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Carcasa de igumid^® G,

casquete esférico del rodamiento de iglidur^® W300.

Versión:Negro.Indicación:El vástago articulado tiene una resistencia a la fatiga muy alta en caso de cargas cambiantes, y es resistente a la suciedad, al polvo y a las pelusas, así como resistente a sustancias químicas y a la corrosión. Es adecuado para movimientos giratorios, oscilantes y lineales.
Las medidas de acoplamiento corresponden a la serie de medidas K según DIN ISO 12240.Tolerancias:La perforación del anillo interior tiene una tolerancia E10. El árbol correspondiente debe tener una tolerancia entre h6 y h9.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1466 Vástagos articulados igubal® con rodamiento deslizante y rosca interior, similar a DIN ISO 12240-4

185 kB

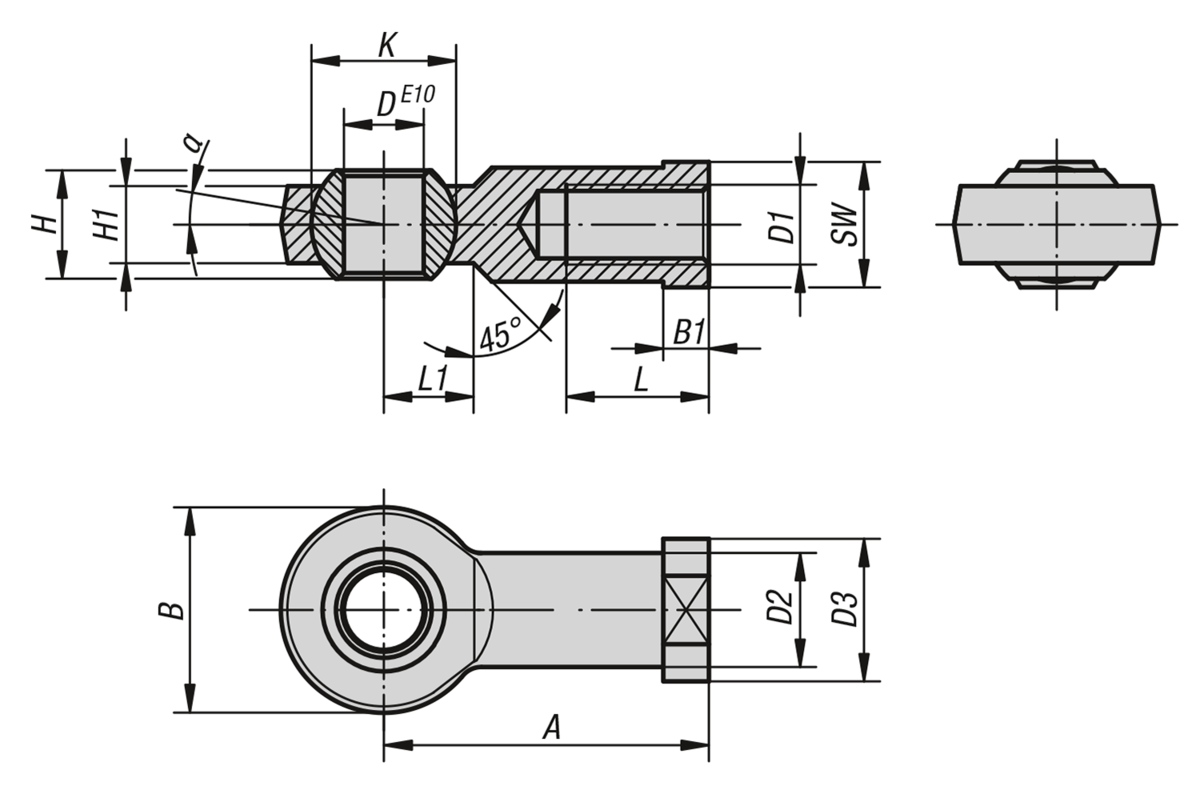

Planos

Selección/filtro de artículos

Referencia	Versión 2	D	D1	D2	D3	A	B	B1	H	H1	K	L	L1	SW	α	Carga de tracción estática máx. N a corto plazo	Carga de tracción estática máx. N a largo plazo	Carga transversal máx. N a corto plazo	Carga transversal máx. N a largo plazo	Precio
K1466.104	rosca cuadrada	5	M4	9	12	27	18	4	8	6	11,1	10	9	9	15°	1000	500	250	125	A petición
K1466.105	rosca cuadrada	5	M5	9	12	27	18	4	8	6	11,1	10	9	9	15°	1000	500	250	125	A petición
K1466.106	rosca cuadrada	6	M6	10	13	30	20	5	9	7	12,7	12	10	11	14,5°	1400	700	400	200	A petición
K1466.108	rosca cuadrada	8	M8	13	16	36	24	5	12	9	15,8	16	12	14	12,5°	2100	1050	700	350	A petición
K1466.110	rosca cuadrada	10	M10	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	3100	1550	800	400	A petición
K1466.110125	rosca cuadrada	10	M10x1,25	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	3100	1550	800	400	A petición
K1466.112	rosca cuadrada	12	M12	18	22	50	34	6,5	16	12	22,2	22	16	17	12,5°	3600	1800	900	450	A petición
K1466.112125	rosca cuadrada	12	M12x1,25	18	22	50	34	6,5	16	12	22,2	22	16	19	12,5°	3600	1800	900	450	A petición
K1466.114	rosca cuadrada	14	M14	20	25	57	38	8	19	13,5	25,25	25	18	22	11,5°	4000	2000	1000	500	A petición
K1466.116	rosca cuadrada	16	M16	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	4200	2100	1300	650	A petición
K1466.116150	rosca cuadrada	16	M16x1,5	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	4200	2100	1300	650	A petición
K1466.118150	rosca cuadrada	18	M18x1,5	25	31	71	46	10	23	16,5	31,35	32	23	27	11,5°	4600	2300	1600	800	A petición
K1466.120	rosca cuadrada	20	M20	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	5400	2700	2100	1050	A petición
K1466.120150	rosca cuadrada	20	M20x1,5	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	5400	2700	2100	1050	A petición
K1466.1041	rosca a la izquierda	5	M4	9	12	27	18	4	8	6	11,1	10	9	9	15°	1000	500	250	125	A petición
K1466.1051	rosca a la izquierda	5	M5	9	12	27	18	4	8	6	11,1	10	9	9	15°	1000	500	250	125	A petición
K1466.1061	rosca a la izquierda	6	M6	10	13	30	20	5	9	7	12,7	12	10	11	14,5°	1400	700	400	200	A petición
K1466.1081	rosca a la izquierda	8	M8	13	16	36	24	5	12	9	15,8	16	12	14	12,5°	2100	1050	700	350	A petición
K1466.1101	rosca a la izquierda	10	M10	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	3100	1550	800	400	A petición
K1466.1101251	rosca a la izquierda	10	M10x1,25	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	3100	1550	800	400	A petición
K1466.1121	rosca a la izquierda	12	M12	18	22	50	34	6,5	16	12	22,2	22	16	17	12,5°	3600	1800	900	450	A petición
K1466.1121251	rosca a la izquierda	12	M12x1,25	18	22	50	34	6,5	16	12	22,2	22	16	19	12,5°	3600	1800	900	450	A petición
K1466.1141	rosca a la izquierda	14	M14	20	25	57	38	8	19	13,5	25,25	25	18	22	11,5°	4000	2000	1000	500	A petición
K1466.1161	rosca a la izquierda	16	M16	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	4200	2100	1300	650	A petición
K1466.1161501	rosca a la izquierda	16	M16x1,5	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	4200	2100	1300	650	A petición
K1466.1181501	rosca a la izquierda	18	M18x1,5	25	31	71	46	10	23	16,5	31,35	32	23	27	11,5°	4600	2300	1600	800	A petición
K1466.1201	rosca a la izquierda	20	M20	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	5400	2700	2100	1050	A petición
K1466.1201501	rosca a la izquierda	20	M20x1,5	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	5400	2700	2100	1050	A petición
