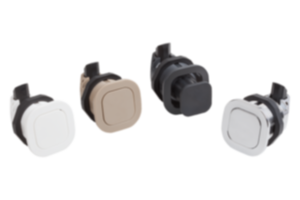

K1654Cierres a presión de plástico con botón, giratorio |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:PC/ABS.Versión:Negro, cromado, blanco o beige.Indicación:Estos cierres a presión están diseñados con el botón empotrado para el montaje enrasado en puertas, compuertas y tapas. El ángulo de montaje sirve como tope si no hay ninguna superficie de cierre adecuada.
Inflamabilidad: en la lista de UL94-HB. Momento de torsión máx. para apretar la tuerca: 4,2 Nm.Modo de accionamiento:Sin accionar, el botón está a ras de la carcasa. Si se presiona el elemento de accionamiento, sale hacia fuera y se puede abrir el cierre girando hacia la izquierda o hacia la derecha. El bloqueo se garantiza automáticamente presionando la puerta. Volver a presionar el botón para restablecer el estado no accionado.Aplicación:- Industria de automóviles - Tecnología médica - Construcción de máquinas - Construcción naval o de barcos - Sector aeroespacial - Industria de mueblesMontaje:1. Practicar un corte según boceto. 2. Colocar el ángulo de montaje. 3. Fijación desde la parte trasera con tuerca de montaje.Volumen de suministroLa tuerca de montaje y el ángulo de montaje están incluidos en el volumen de suministro. Los tornillos (5) para el ángulo de montaje no están incluidos en el volumen de suministro. Indicación sobre el dibujo:1) Botón 2) Pasadores guía para evitar el giro 3) Hoja de la puerta 4) Bastidor 5) Tuerca de montaje 6) Carcasa 7) Ángulo de montaje 8) Para pasadores guía (opcional) 9) Corte para evitar el giro (opcional) 10) Corte de montaje Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
Referencia | Color del cuerpo de base | A | B | B1 | B2 | B3 | B4 | B5 | D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | CAD | Acc. | Precio | Pedir |
---|
K1654.247400 | negro | 28 | 40 | 26,5 | 12 | 40 | 5,2 | 16 | M32x1,5 | 32 | 7 | 47 | 47 | 17 | 3,2 | 26 | 16 | 30,2 | 34 | | | A petición | | K1654.247401 | cromado | 28 | 40 | 26,5 | 12 | 40 | 5,2 | 16 | M32x1,5 | 32 | 7 | 47 | 47 | 17 | 3,2 | 26 | 16 | 30,2 | 34 | | | A petición | | K1654.247402 | blanco | 28 | 40 | 26,5 | 12 | 40 | 5,2 | 16 | M32x1,5 | 32 | 7 | 47 | 47 | 17 | 3,2 | 26 | 16 | 30,2 | 34 | | | A petición | | K1654.247403 | beige | 28 | 40 | 26,5 | 12 | 40 | 5,2 | 16 | M32x1,5 | 32 | 7 | 47 | 47 | 17 | 3,2 | 26 | 16 | 30,2 | 34 | | | A petición | |
Referencia | Color del cuerpo de base | L | L1 | L2 | L3 | L4 | T | T1 | Carga operativa máx. en N | Rango de temperatura °C | S=grosor del panel de puerta en mm | CAD | Acc. | Precio | Pedir |
---|
K1654.247400 | negro | 39,87 | 34,42 | 7,2 | 15 | 18,5 | 13 | 3 | 310 | -30 a 60 | 1,2-19 | | | A petición | | K1654.247401 | cromado | 39,87 | 34,42 | 7,2 | 15 | 18,5 | 13 | 3 | 310 | -30 a 60 | 1,2-19 | | | A petición | | K1654.247402 | blanco | 39,87 | 34,42 | 7,2 | 15 | 18,5 | 13 | 3 | 310 | -30 a 60 | 1,2-19 | | | A petición | | K1654.247403 | beige | 39,87 | 34,42 | 7,2 | 15 | 18,5 | 13 | 3 | 310 | -30 a 60 | 1,2-19 | | | A petición | |
