Cierres a presión de plástico con botón

Volver

Productos
- Elementos de mando | Elementos estándar
  - Cierres acodados, cierres a presión, cierres de trampa
    - Cierres a presión
      - Cierres a presión de plástico con botón

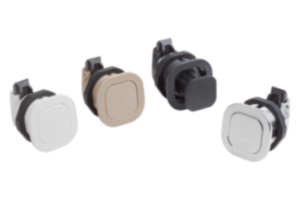

Descripción del artículo/Imágenes del producto

DescripciónMaterial:PC/ABS.Versión:Negro, cromado, blanco o beige.Indicación:Estos cierres a presión están diseñados con el botón empotrado para el montaje enrasado en puertas, compuertas y tapas.

Inflamabilidad: en la lista de UL94-HB.
Momento de torsión máx. para apretar la tuerca: 4,2 Nm.Modo de accionamiento:Sin accionar, el botón está a ras de la carcasa. Si se presiona el elemento de accionamiento, sale hacia fuera y se pueden abrir las puertas tirando. El bloqueo se garantiza automáticamente presionando la puerta. Volver a presionar el botón para restablecer el estado no accionado.Aplicación:- Industria de automóviles
- Tecnología médica
- Construcción de máquinas
- Construcción naval o de barcos
- Sector aeroespacial
- Industria de mueblesMontaje:1. Practicar un corte según boceto.
2. Colocar el ángulo de montaje.
3. Fijación desde la parte trasera con tuerca de montaje.Volumen de suministroLa tuerca de montaje y el ángulo de montaje están incluidos en el volumen de suministro.
Los tornillos (5) para el ángulo de montaje no están incluidos en el volumen de suministro. Indicación sobre el dibujo:

1) Botón
2) Pasadores guía para evitar el giro
3) Hoja de la puerta
4) Bastidor
5) Tuerca de montaje
6) Carcasa
7) Ángulo de montaje
8) Para pasadores guía (opcional)
9) Corte para evitar el giro (opcional)
10) Corte de montaje

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1653 Cierres a presión de plástico con botón

226 kB

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	A	B	B1	B2	B3	B4	D	D1	D2	H	H1	H2	Precio
K1653.247400	negro	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	A petición
K1653.247401	cromado	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	A petición
K1653.247402	blanco	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	A petición
K1653.247403	beige	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	A petición

Referencia	Color del cuerpo de base	H3	H4	H5	H6	L	L1	L2	L3	L4	Carga operativa máx. en N	Rango de temperatura °C	S=grosor del panel de puerta en mm	Precio
K1653.247400	negro	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 a 60	1,2-19	A petición
K1653.247401	cromado	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 a 60	1,2-19	A petición
K1653.247402	blanco	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 a 60	1,2-19	A petición
K1653.247403	beige	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 a 60	1,2-19	A petición
