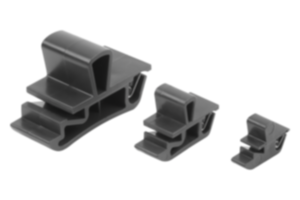

K1652Cierres a presión de plástico con empuñadura, encajable |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Cierre PC/ABS.
Muelle acero inoxidable 1.4310. Versión:Cierre negro.
Muelle en acabado natural.Indicación:Los cierres a presión están diseñados para el montaje en puertas, compuertas y tapas.
Disponibles en tres tamaños diferentes para distintos grosores de hoja de puerta.
Inflamabilidad: en la lista de UL94-HB.Modo de accionamiento:Deslizando la empuñadura el cierre se lleva a la posición abierta que permite abrir las puertas. El bloqueo se garantiza automáticamente presionando la puerta con ayuda de los muelles.Aplicación:- Industria de automóviles
- Tecnología médica
- Construcción de máquinas
- Construcción de aparatos

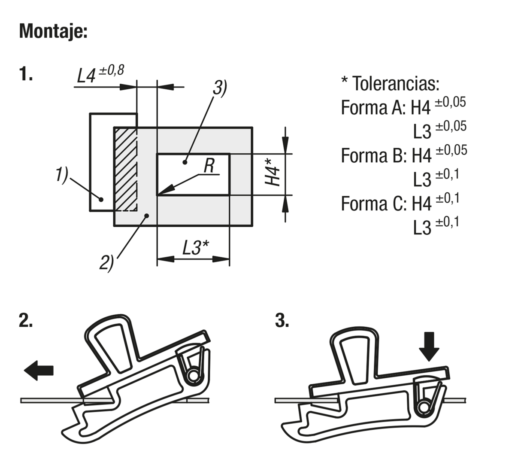

- Armarios industrialesMontaje:1. Practicar un corte de montaje sin rebabas según boceto.
2. Deslizar el cierre con el lado frontal en el corte y presionar hacia delante.
3. Presionar el cierre hacia abajo para encajar.Indicación sobre el dibujo:1) Bastidor
2) Hoja de la puerta
3) Corte de montaje
4) Dirección de accionamiento
5) Cierre
6) Muelle DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Forma | B
| B1 | H | H1=área de
sujeción completa | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | R | Carga
operativa máx.
en N | Rango de
temperatura
°C | S=grosor del panel
de puerta en mm | CAD | Acc. | Precio | Pedir |
|---|
| K1652.211060 | A | 6 | 4,4 | 11,6 | 2,2 | 1,3 | 6,1 | 4,57 | 15,9 | 12,75 | 5 | 8,33 | 4,8 | max. 0,1 | 25 | -40 a 60 | 0,6 |  | | A petición | | | K1652.215090 | B | 9,5 | 7,8 | 15,5 | 2,65 | 2,1 | 9,1 | 8,2 | 22,5 | 19,05 | 6,3 | 12,7 | 6,4 | max. 0,1 | 90 | -40 a 60 | 0,8 | | | A petición | | | K1652.222160 | C | 16,5 | 14 | 23,1 | 4,5 | 2,6 | 13,6 | 14,3 | 36 | 30 | 10,3 | 22,2 | 9,5 | max. 0,1 | 130 | -40 a 60 | 1 | | | A petición | |
