Pernos de alojamiento con extremo esférico aplanado, forma C

Volver

Productos
- Elementos de mando | Elementos estándar
  - Elementos de apoyo, elementos de posicionamiento, topes regulables
    - Pernos de alojamiento, pernos de apoyo
      - Pernos de alojamiento con extremo esférico aplanado, forma C

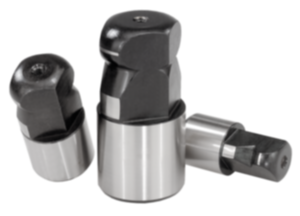

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero para herramientas o acero inoxidable 1.4305.

Versión:Acero endurecido y pulido.
Acero inoxidable pulido y colsterizado.Indicación:Los pernos de alojamiento con extremo esférico facilitan el procedimiento de ensamblado, ya que son adecuados para este tipo de procesos. La inclinación de sujeción, también llamada efecto cajón, que se provoca por la colocación de la pieza de ensamblaje en diagonal o por fuerzas que no afectan al eje de perno durante el deslizamiento, se minimiza por el extremo esférico y la inclinación del ensamblado subsiguiente (ver también esquema de ensamblado 1).Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0350 Pernos de alojamiento con extremo esférico aplanado, forma C

260 kB

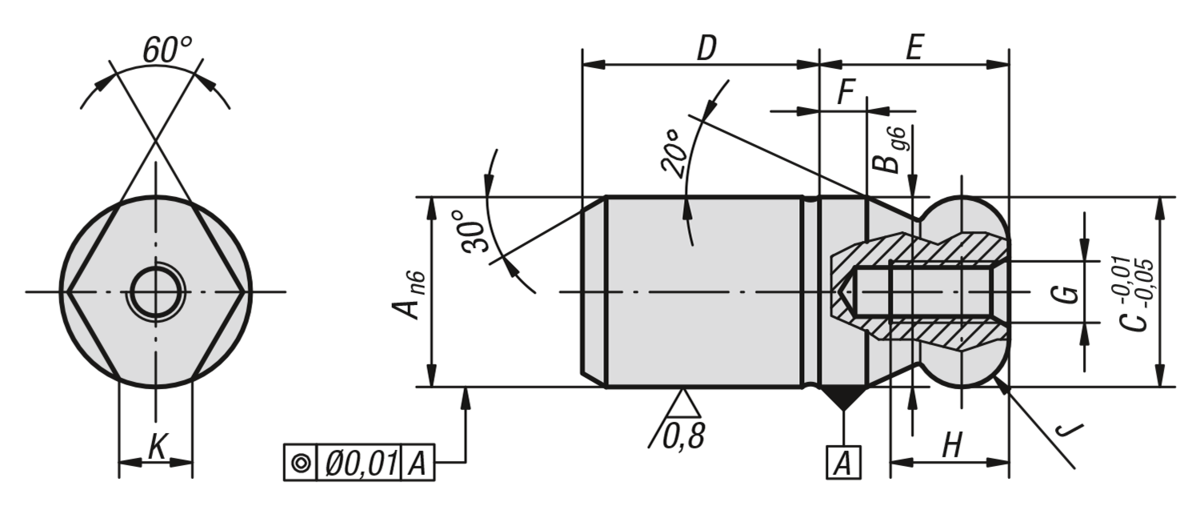

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	A	B	C	D	E	F	G	H	J	K	Precio
K0350.052	acero para herramientas	5	5	5	6	5	2	M2,5	4,5	R 1	1,5	A petición
K0350.062	acero para herramientas	6	6	6	8	6	2	M3	5	R 1	1,8	A petición
K0350.082	acero para herramientas	8	8	8	10	8	2	M3	6	R 2	1,9	A petición
K0350.102	acero para herramientas	10	10	10	13	10	2,5	M3	6	R 2,5	2,5	A petición
K0350.122	acero para herramientas	12	12	12	15	12	3	M4	8	R 3	2,5	A petición
K0350.142	acero para herramientas	14	14	14	17	14	3,5	M4	8	R 3,5	3,9	A petición
K0350.162	acero para herramientas	16	16	16	20	16	4	M5	10	R 4	4,3	A petición
K0350.202	acero para herramientas	20	20	20	25	20	5	M5	10	R 5	5	A petición
K0350.252	acero para herramientas	25	25	25	25	25	6	M5	10	R 6	5,6	A petición
K0350.302	acero para herramientas	30	30	30	30	30	8	M6	12	R 8	8,8	A petición
K0350.402	acero para herramientas	40	40	40	40	40	10	M6	12	R 10	12,8	A petición
K0350.502	acero para herramientas	50	50	50	50	50	12	M6	12	R 12	16,7	A petición
K0350.5052	acero inoxidable	5	5	5	6	5	2	M2,5	4,5	R 1	1,5	A petición
K0350.5062	acero inoxidable	6	6	6	8	6	2	M3	5	R 1	1,8	A petición
K0350.5082	acero inoxidable	8	8	8	10	8	2	M3	6	R 2	1,9	A petición
K0350.5102	acero inoxidable	10	10	10	13	10	2,5	M3	6	R 2,5	2,5	A petición
K0350.5122	acero inoxidable	12	12	12	15	12	3	M4	8	R 3	2,5	A petición
K0350.5142	acero inoxidable	14	14	14	17	14	3,5	M4	8	R 3,5	3,9	A petición
K0350.5162	acero inoxidable	16	16	16	20	16	4	M5	10	R 4	4,3	A petición
K0350.5202	acero inoxidable	20	20	20	25	20	5	M5	10	R 5	5	A petición
