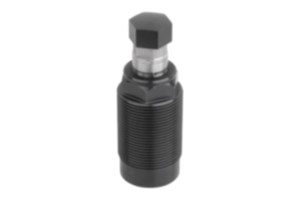

Elementos de apoyo enroscables hidráulicamente con retroceso por muelle y efecto simple
Descripción del artículo/Imágenes del producto

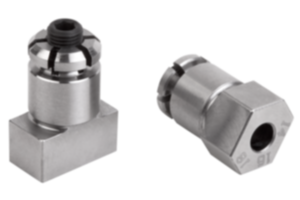

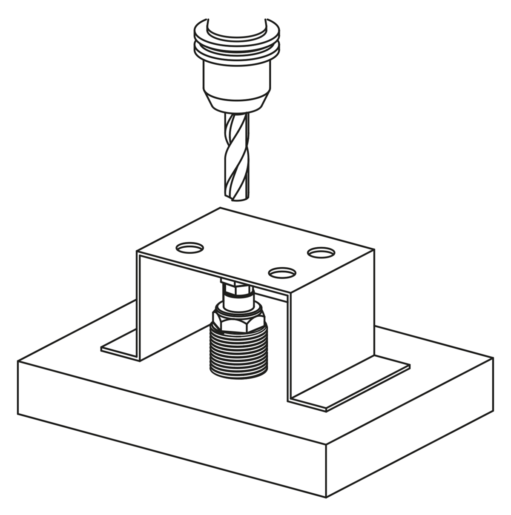

DescripciónDescripción del producto:En el mecanizado de piezas se utilizan elementos de apoyo para evitar vibraciones, flexiones y combas de la pieza. Se puede realizar un montaje horizontal o vertical de los elementos de apoyo enroscables. Con estas dos formas de montaje se pueden lograr posicionamientos en poco espacio en los sistemas de sujeción. La sujeción por apriete hidráulico se puede combinar con una sujeción por tensión hidráulica o realizar por separado.Material:Carcasa y pistón de acero.Versión:Carcasa bruñida. Pistón endurecido.Indicación:Forma A, colocación hidráulica: Perno de sujeción replegado en posición inicial. Extender el perno hidráulicamente y colocación por fuerza de resorte. Forma B, colocación por fuerza de resorte: Perno de sujeción desplegado en posición inicial. Colocar por fuerza de resorte.
Hay que observar las fuerzas de carga admisibles.
Tener en cuenta las indicaciones de seguridad.Modo de accionamiento:Canales perforados.Datos técnicos:- Presión de servicio máx.: 500 bar. - Carga admisible con 500 bar: 9 kN. - Presión de aceite mín.: 100 bar. - Par de apriete máx.: 60 Nm.Montaje:Ver el contorno de instalación.Ventajas:- Rascador de metal integrado. - Colocación siempre mediante fuerza del muelle. - Reducidas medidas de instalación. - Forma de instalación horizontal/ vertical. - Sujeción por apriete separada o combinada con operación de sujeción. - Junta Kantseal montada.Volumen de suministro1 ud. de junta Kantseal incluida.Indicación sobre el dibujo:
1) Contorno de instalación
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
