K0666Tornillos de presión esféricos sin cabeza y con bola aplanada,... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Tornillo de acero para temple y revenido, clase de resistencia 10.9.
Bola de acero del apoyo de cilindros.

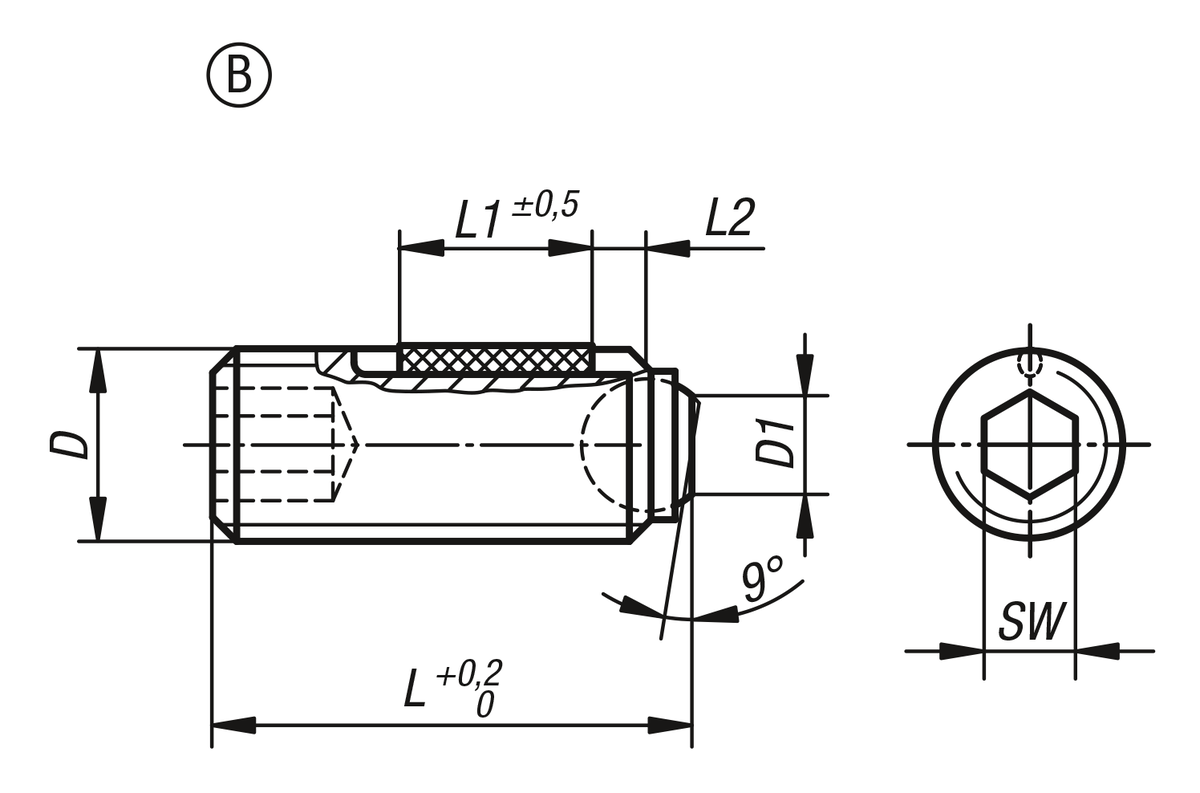

Seguro roscado de nylon.Versión:Tornillo negro. Bola endurecida, acabado natural.Indicación:La bola aplanada con forma B permite sujetar, tensar o apoyar superficies no paralelas sin deformaciones, ya que la bola de alojamiento móvil se adapta hasta 9°.Indicación sobre el dibujo:Forma B: con bola aplanada
L2 = aprox. dos filetes DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del componente | D | D1 | L | L1 | Ø de bola | SW | Capacidad de carga
máx. kN (solo con
carga estática) | CAD | Acc. | Precio | Pedir |
|---|
| K0666.20610 | B | acero del apoyo de cilindros | M6 | 3 | 10,1 | 3,5 | 4 | 3 | 9 |  | | A petición | | | K0666.20616 | B | acero del apoyo de cilindros | M6 | 3 | 16,1 | 7 | 4 | 3 | 9 | | | A petición | | | K0666.20620 | B | acero del apoyo de cilindros | M6 | 3 | 20,1 | 7 | 4 | 3 | 9 | | | A petición | | | K0666.20625 | B | acero del apoyo de cilindros | M6 | 3 | 25,1 | 7 | 4 | 3 | 9 | | | A petición | | | K0666.20650 | B | acero del apoyo de cilindros | M6 | 3 | 50,1 | 7 | 4 | 3 | 9 | | | A petición | | | K0666.20660 | B | acero del apoyo de cilindros | M6 | 3 | 60,1 | 7 | 4 | 3 | 9 | | | A petición | | | K0666.20810 | B | acero del apoyo de cilindros | M8 | 4,1 | 10,3 | 3,5 | 5,5 | 4 | 10 | | | A petición | | | K0666.20812 | B | acero del apoyo de cilindros | M8 | 4,1 | 12,3 | 5 | 5,5 | 4 | 10 | | | A petición | | | K0666.20820 | B | acero del apoyo de cilindros | M8 | 4,1 | 20,3 | 8 | 5,5 | 4 | 15 | | | A petición | | | K0666.20825 | B | acero del apoyo de cilindros | M8 | 4,1 | 25,3 | 8 | 5,5 | 4 | 15 | | | A petición | | | K0666.20830 | B | acero del apoyo de cilindros | M8 | 4,1 | 30,3 | 8 | 5,5 | 4 | 15 | | | A petición | | | K0666.20850 | B | acero del apoyo de cilindros | M8 | 4,1 | 50,3 | 8 | 5,5 | 4 | 15 | | | A petición | | | K0666.20860 | B | acero del apoyo de cilindros | M8 | 4,1 | 60,3 | 8 | 5,5 | 4 | 15 | | | A petición | | | K0666.20880 | B | acero del apoyo de cilindros | M8 | 4,1 | 80,3 | 8 | 5,5 | 4 | 15 | | | A petición | | | K0666.21012 | B | acero del apoyo de cilindros | M10 | 5,6 | 12,3 | 5 | 7 | 5 | 20 | | | A petición | | | K0666.21016 | B | acero del apoyo de cilindros | M10 | 5,6 | 16,3 | 9 | 7 | 5 | 20 | | | A petición | | | K0666.21020 | B | acero del apoyo de cilindros | M10 | 5,6 | 20,3 | 9 | 7 | 5 | 20 | | | A petición | | | K0666.21025 | B | acero del apoyo de cilindros | M10 | 5,6 | 25,3 | 9 | 7 | 5 | 20 | | | A petición | | | K0666.21035 | B | acero del apoyo de cilindros | M10 | 5,6 | 35,3 | 9 | 7 | 5 | 20 | | | A petición | | | K0666.21216 | B | acero del apoyo de cilindros | M12 | 7 | 16,2 | 8 | 8,5 | 6 | 30 | | | A petición | | | K0666.21220 | B | acero del apoyo de cilindros | M12 | 7 | 20,2 | 10 | 8,5 | 6 | 30 | | | A petición | | | K0666.21230 | B | acero del apoyo de cilindros | M12 | 7 | 30,2 | 10 | 8,5 | 6 | 30 | | | A petición | | | K0666.21240 | B | acero del apoyo de cilindros | M12 | 7 | 40,2 | 10 | 8,5 | 6 | 30 | | | A petición | | | K0666.21620 | B | acero del apoyo de cilindros | M16 | 10,7 | 20 | 10 | 12 | 8 | 60 | | | A petición | | | K0666.21625 | B | acero del apoyo de cilindros | M16 | 10,7 | 25 | 14 | 12 | 8 | 60 | | | A petición | | | K0666.21635 | B | acero del apoyo de cilindros | M16 | 10,7 | 35 | 14 | 12 | 8 | 60 | | | A petición | | | K0666.21650 | B | acero del apoyo de cilindros | M16 | 10,7 | 50 | 14 | 12 | 8 | 60 | | | A petición | |
