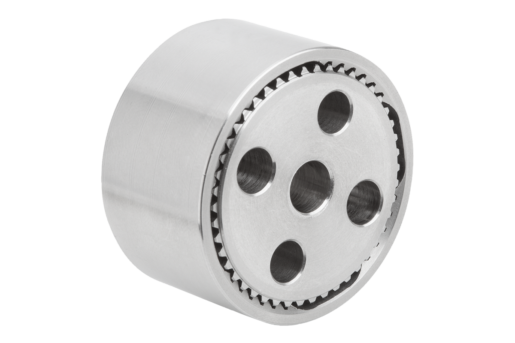

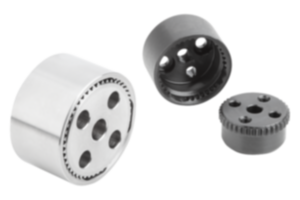

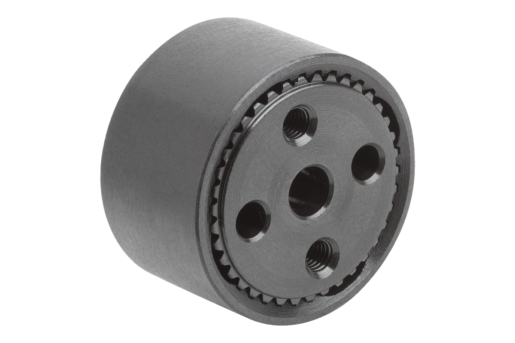

K1446Elementos de fijación acero o acero inoxidable |
Volver |
|
|
DescripciónDescripción del producto:Se utilizan elementos de fijación para conectar entre sí de forma continua dos componentes en posiciones angulares opcionales. Los elementos de fijación de dentado interior (forma A-D) se combinan entre sí de forma opcional con los elementos de fijación de dentado exterior (forma E-H), según el caso de aplicación y posibilidad de montaje. El muelle de compresión permite un cambio rápido a una nueva posición de ángulo. Material:Elemento de fijación de acero 1.0718 o acero inoxidable 1.4305.
Muelle de acero inoxidable 1.4310.
Tornillo de cabeza cilíndrica de acero o acero inoxidable A 2.Versión:Elemento de fijación de cero inoxidable en acabado natural o acero bruñido.
Muelle en acabado natural.
Tornillos de cabeza cilíndrica de acero con clase de resistencia 8.8, pavonado o de acero inoxidable A2-70, acabado natural.Indicación de pedido:En los elementos de fijación con dentado interior de las formas A y B se incluyen en el suministro en cada caso 2 tornillos de cabeza cilíndrica con hexágono interior M3x8 o M5x10.
En los elementos de fijación con dentado exterior (Forma E-H) se incluyen en el suministro en cada caso un muelle de compresión de acero inoxidable. Indicación:Para fijar los elementos de fijación de la forma A o B hay que utilizar tornillos de cabeza cilíndrica según DIN 7984 con hexágono interior y cabeza baja.Funciones:Los elementos de fijación se usan para el ajuste rotatorio de componentes. Las posibilidades de sujeción se ajustan en función de la aplicación.Accesorios:Tornillos de cabeza cilíndrica DIN 912/DIN EN ISO 4762
Tornillo de cabeza cilíndrica DIN 6912Indicación sobre el dibujo:Forma A: Perforación roscada céntrica, dentado interior, 2 avellanados para tornillos cilíndricos con cabeza baja, 2 agujeros de referencia
Forma B: Perforación de pasada céntrica, dentado interior, 2 avellanados para tornillos cilíndricos con cabeza baja, 2 agujeros de referencia
Forma C: Perforación roscada céntrica, dentado interior, 2 perforaciones roscadas para fijación, 2 agujeros de referencia
Forma D: Perforación de pasada céntrica, dentado interior, 2 perforaciones roscadas para fijación, 2 agujeros de referencia
Forma E: Perforación roscada céntrica, dentado exterior, 2 avellanados para tornillos cilíndricos con cabeza baja, 2 agujeros de referencia
Forma F: Perforación de pasada céntrica, dentado exterior, 2 avellanados para tornillos cilíndricos con cabeza baja, 2 agujeros de referencia
Forma G: Perforación roscada céntrica, dentado exterior, 2 perforaciones roscadas, 2 agujeros de referencia
Forma H: Perforación de pasada céntrica, dentado exterior, 2 perforaciones roscadas, 2 agujeros de referencia

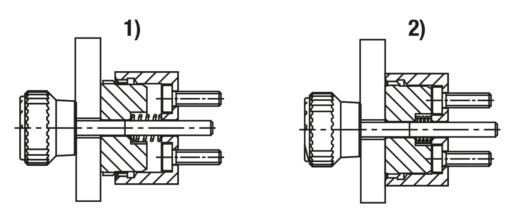

1) sin encajar
2) encajado DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
|
|
|
|
|
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | B2 | B3 | Ø de perforación
D1
| D2 | D3 | D4 | H
| Número
de
dientes | CAD | Acc. | Precio | Pedir |
|---|
| K1446.62338 | F | acero | 12 | 12 | 4,2 | 3H8 | 3,2 | 23 | 9,5 | 38 |  | | A petición | | | K1446.63346 | F | acero | 18 | 18 | 6,2 | 5H8 | 5,3 | 33 | 13 | 46 | | | A petición | | | K1446.162338 | F | acero inoxidable | 12 | 12 | 4,2 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | A petición | | | K1446.163346 | F | acero inoxidable | 18 | 18 | 6,2 | 5H8 | 5,3 | 33 | 13 | 46 | | | A petición | |
|
|
|
