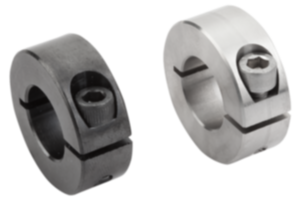

K0611Anillos de sujeción ranurados, interiores |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Acero.
Acero inoxidable 1.4305.
Acero inoxidable 1.4404.
Aluminio.Versión:Acero bruñido, tornillo acero 12.9.
Acero inoxidable acabado natural, tornillo acero inoxidable A2-70.
Acero inoxidable acabado natural, tornillo acero inoxidable A4-70.
Aluminio con acabado natural, tornillo acero inoxidable A2-70.
Indicación:Los anillos de sujeción ranurados envuelven el árbol por dentro distribuyendo las fuerzas de sujeción de forma regular. Esto favorece un ajuste de alta precisión y fuerzas de retención muy elevadas sin dañar el árbol.
La tolerancia del árbol debe estar dentro de h11.
Los anillos de sujeción de acero inoxidable A4 tienen un puntito de centrado marcado en el diámetro exterior.Rango de temperatura:De -40 °C a +175 °C.A petición:Otras dimensiones.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

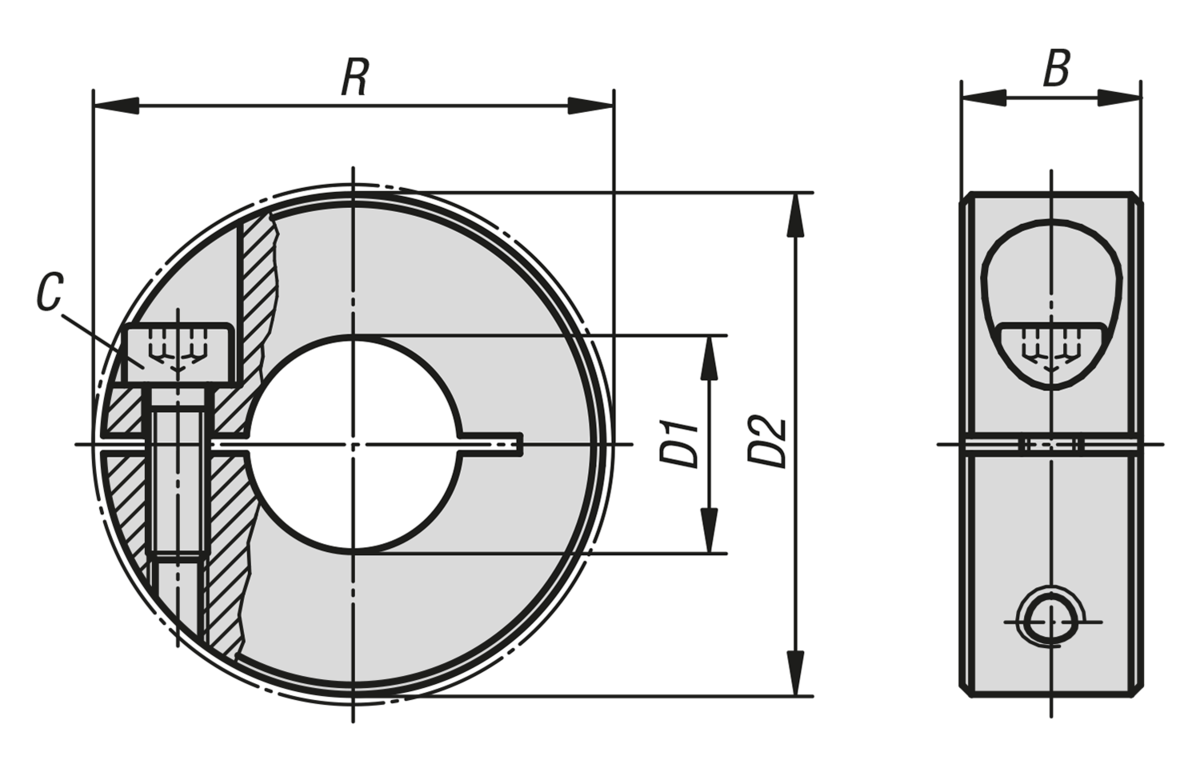

| Referencia | Modelo
de forma | Material
del cuerpo
de base | B
| C
(DIN 912) | D1 | D2 | R | CAD | Acc. | Precio | Pedir |
|---|
| K0611.00401 | Ranurado interior | acero | 9 | M3x8 | 4 | 16 | 20,7 |  | | A petición | | | K0611.00501 | Ranurado interior | acero | 9 | M3x8 | 5 | 16 | 20,7 | | | A petición | | | K0611.00601 | Ranurado interior | acero | 9 | M3x8 | 6 | 16 | 20,7 | | | A petición | | | K0611.00801 | Ranurado interior | acero | 9 | M3x8 | 8 | 18 | 22,4 | | | A petición | | | K0611.01001 | Ranurado interior | acero | 9 | M3x10 | 10 | 24 | 26 | | | A petición | | | K0611.01201 | Ranurado interior | acero | 11 | M4x12 | 12 | 28 | 31,8 | | | A petición | | | K0611.01501 | Ranurado interior | acero | 13 | M5x16 | 15 | 34 | 39,4 | | | A petición | | | K0611.01601 | Ranurado interior | acero | 13 | M5x16 | 16 | 34 | 39,4 | | | A petición | | | K0611.01801 | Ranurado interior | acero | 13 | M5x16 | 18 | 36 | 41,1 | | | A petición | | | K0611.02001 | Ranurado interior | acero | 15 | M6x18 | 20 | 40 | 46,4 | | | A petición | | | K0611.02201 | Ranurado interior | acero | 15 | M6x18 | 22 | 42 | 48,1 | | | A petición | | | K0611.02501 | Ranurado interior | acero | 15 | M6x18 | 25 | 45 | 50,8 | | | A petición | | | K0611.02801 | Ranurado interior | acero | 15 | M6x18 | 28 | 48 | 53,7 | | | A petición | | | K0611.03001 | Ranurado interior | acero | 15 | M6x18 | 30 | 54 | 58,6 | | | A petición | | | K0611.04001 | Ranurado interior | acero | 15 | M6x18 | 40 | 60 | 65 | | | A petición | | | K0611.05001 | Ranurado interior | acero | 19 | M8x25 | 50 | 78 | 87 | | | A petición | | | K0611.00402 | Ranurado interior | acero inoxidable | 9 | M3x8 | 4 | 16 | 20,7 | | | A petición | | | K0611.00502 | Ranurado interior | acero inoxidable | 9 | M3x8 | 5 | 16 | 20,7 | | | A petición | | | K0611.00602 | Ranurado interior | acero inoxidable | 9 | M3x8 | 6 | 16 | 20,7 | | | A petición | | | K0611.00802 | Ranurado interior | acero inoxidable | 9 | M3x8 | 8 | 18 | 22,4 | | | A petición | | | K0611.01002 | Ranurado interior | acero inoxidable | 9 | M3x10 | 10 | 24 | 26 | | | A petición | | | K0611.01202 | Ranurado interior | acero inoxidable | 11 | M4x12 | 12 | 28 | 31,8 | | | A petición | | | K0611.01502 | Ranurado interior | acero inoxidable | 13 | M5x16 | 15 | 34 | 39,4 | | | A petición | | | K0611.01602 | Ranurado interior | acero inoxidable | 13 | M5x16 | 16 | 34 | 39,4 | | | A petición | | | K0611.01802 | Ranurado interior | acero inoxidable | 13 | M5x16 | 18 | 36 | 41,1 | | | A petición | | | K0611.02002 | Ranurado interior | acero inoxidable | 15 | M6x18 | 20 | 40 | 46,4 | | | A petición | | | K0611.02202 | Ranurado interior | acero inoxidable | 15 | M6x18 | 22 | 42 | 48,1 | | | A petición | | | K0611.02502 | Ranurado interior | acero inoxidable | 15 | M6x18 | 25 | 45 | 50,8 | | | A petición | | | K0611.02802 | Ranurado interior | acero inoxidable | 15 | M6x18 | 28 | 48 | 53,7 | | | A petición | | | K0611.03002 | Ranurado interior | acero inoxidable | 15 | M6x18 | 30 | 54 | 58,6 | | | A petición | | | K0611.04002 | Ranurado interior | acero inoxidable | 15 | M6x18 | 40 | 60 | 65 | | | A petición | | | K0611.05002 | Ranurado interior | acero inoxidable | 19 | M8x25 | 50 | 78 | 87 | | | A petición | | | K0611.00404 | Ranurado interior | acero inoxidable A4 | 9 | M3x8 | 4 | 16 | 20,7 | | | A petición | | | K0611.00504 | Ranurado interior | acero inoxidable A4 | 9 | M3x8 | 5 | 16 | 20,7 | | | A petición | | | K0611.00604 | Ranurado interior | acero inoxidable A4 | 9 | M3x8 | 6 | 16 | 20,7 | | | A petición | | | K0611.00804 | Ranurado interior | acero inoxidable A4 | 9 | M3x8 | 8 | 18 | 22,4 | | | A petición | | | K0611.01004 | Ranurado interior | acero inoxidable A4 | 9 | M3x10 | 10 | 24 | 26 | | | A petición | | | K0611.01204 | Ranurado interior | acero inoxidable A4 | 11 | M4x12 | 12 | 28 | 31,8 | | | A petición | | | K0611.01504 | Ranurado interior | acero inoxidable A4 | 13 | M5x16 | 15 | 34 | 39,4 | | | A petición | | | K0611.01604 | Ranurado interior | acero inoxidable A4 | 13 | M5x16 | 16 | 34 | 39,4 | | | A petición | | | K0611.01804 | Ranurado interior | acero inoxidable A4 | 13 | M5x16 | 18 | 36 | 41,1 | | | A petición | | | K0611.02004 | Ranurado interior | acero inoxidable A4 | 15 | M6x18 | 20 | 40 | 46,4 | | | A petición | | | K0611.02204 | Ranurado interior | acero inoxidable A4 | 15 | M6x18 | 22 | 42 | 48,1 | | | A petición | | | K0611.02504 | Ranurado interior | acero inoxidable A4 | 15 | M6x18 | 25 | 45 | 50,8 | | | A petición | | | K0611.02804 | Ranurado interior | acero inoxidable A4 | 15 | M6x18 | 28 | 48 | 53,7 | | | A petición | | | K0611.03004 | Ranurado interior | acero inoxidable A4 | 15 | M6x18 | 30 | 54 | 58,6 | | | A petición | | | K0611.04004 | Ranurado interior | acero inoxidable A4 | 15 | M6x18 | 40 | 60 | 65 | | | A petición | | | K0611.05004 | Ranurado interior | acero inoxidable A4 | 19 | M8x25 | 50 | 78 | 87 | | | A petición | | | K0611.00403 | Ranurado interior | aluminio | 9 | M3x8 | 4 | 16 | 20,7 | | | A petición | | | K0611.00503 | Ranurado interior | aluminio | 9 | M3x8 | 5 | 16 | 20,7 | | | A petición | | | K0611.00603 | Ranurado interior | aluminio | 9 | M3x8 | 6 | 16 | 20,7 | | | A petición | | | K0611.00803 | Ranurado interior | aluminio | 9 | M3x8 | 8 | 18 | 22,4 | | | A petición | | | K0611.01003 | Ranurado interior | aluminio | 9 | M3x10 | 10 | 24 | 26 | | | A petición | | | K0611.01203 | Ranurado interior | aluminio | 11 | M4x12 | 12 | 28 | 31,8 | | | A petición | | | K0611.01503 | Ranurado interior | aluminio | 13 | M5x16 | 15 | 34 | 39,4 | | | A petición | | | K0611.01603 | Ranurado interior | aluminio | 13 | M5x16 | 16 | 34 | 39,4 | | | A petición | | | K0611.01803 | Ranurado interior | aluminio | 13 | M5x16 | 18 | 36 | 41,1 | | | A petición | | | K0611.02003 | Ranurado interior | aluminio | 15 | M6x18 | 20 | 40 | 46,4 | | | A petición | | | K0611.02203 | Ranurado interior | aluminio | 15 | M6x18 | 22 | 42 | 48,1 | | | A petición | | | K0611.02503 | Ranurado interior | aluminio | 15 | M6x18 | 25 | 45 | 50,8 | | | A petición | | | K0611.02803 | Ranurado interior | aluminio | 15 | M6x18 | 28 | 48 | 53,7 | | | A petición | | | K0611.03003 | Ranurado interior | aluminio | 15 | M6x18 | 30 | 54 | 58,6 | | | A petición | | | K0611.04003 | Ranurado interior | aluminio | 15 | M6x18 | 40 | 60 | 65 | | | A petición | | | K0611.05003 | Ranurado interior | aluminio | 19 | M8x25 | 50 | 78 | 87 | | | A petición | |
