Juegos de unión de pernos tipo B

Volver

Productos
- Elementos de mando | Elementos estándar
  - Elementos de máquinas, elementos de dispositivos
    - Accesorios de perfiles de aluminio
      - Juegos de unión de pernos tipo B

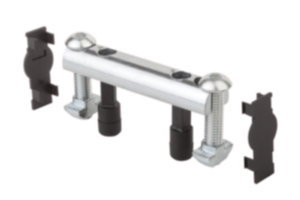

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Pernos, tornillos y tuercas de martillo de acero.
Pasador de centraje y cubiertas de poliamida, reforzado con fibra de vidrio.
Versión:Pernos, tornillos y tuercas de martillo cincados.
Pasador de centraje y cubiertas de color negro.Indicación:Los juegos de unión resultan adecuados para unir dos perfiles de aluminio en ángulo recto. Los juegos de unión permiten un posicionamiento libre de los perfiles. Adecuado para cargas superiores y la absorción de fuerzas de torsión.

Requiere un mecanizado mínimo. El juego de unión tan sólo requiere una perforación unilateral de Ø17 mm.
El juego de unión K1038.0828 tan sólo requiere una perforación unilateral de Ø11 mm.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1038 Juegos de unión de pernos tipo B

295 kB

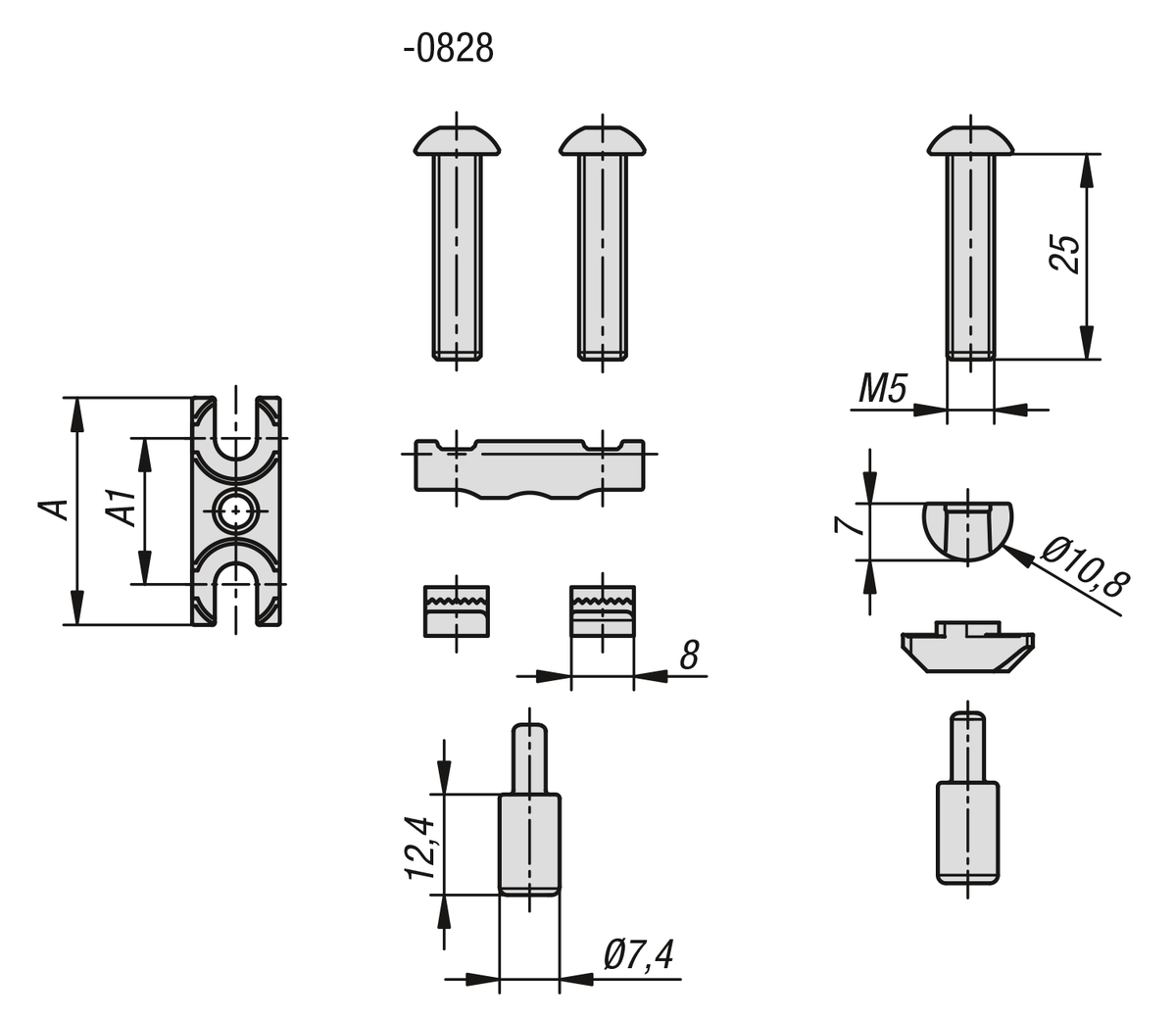

Planos

Selección/filtro de artículos

Referencia	Tipo	Ancho de ranura	A	A1	A2	D	L	L1	Precio
K1038.0828	B	8	28	18	-	11	-	18	A petición
K1038.1040	B	10	37	23	-	17	40	22,5	A petición
K1038.1045	B	10	42	28	-	17	45	22,5	A petición
K1038.1060	B	10	57	43	-	17	60	22,5	A petición
K1038.1080	B	10	77	63	40	17	80	22,5	A petición
K1038.1090	B	10	87	73	45	17	90	22,5	A petición
