K1491Arandelas de junta y apoyo Hygienic USIT® |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

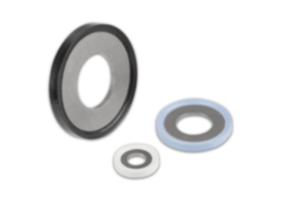

DescripciónDescripción del producto:La arandela de junta y apoyo Hygienic USIT® establece nuevos estándares de pureza en la industria de procesamiento mediante una junta de alta fiabilidad con un diseño higiénico. Muchos fabricantes de máquinas e instalaciones de la industria farmacéutica y alimentaria utilizan frecuentemente arandelas de apoyo estándar o juntas tóricas para las uniones atornilladas en la cámara del producto. Sin embargo, estas no se ajustan al EHEDG, dado que debajo de la cabeza del tornillo se puede formar contaminación microbiana o biopelículas como colonias bacterianas, por lo que no se garantiza un diseño higiénico adecuado.
La arandela de apoyo con racor de retención fijo de 70 EPDM 291 (negro) y 70 EPDM 253815 (blanco) garantiza una junta segura y sin cavidades. En caso de altas temperaturas de esterilización por vapor, temperaturas de limpieza CIP/SIP especialmente agresivas y medios de procesamiento grasos, es adecuada la arandela de junta y apoyo Hygienic USIT® del compuesto Premium fluorado Fluoroprene® XP 45. Este material tiene un rango de aplicación de temperatura aún mayor y es resistente contra agentes polares y no polares, así como sustancias aromáticas.
Las autorizaciones como FDA, UE1935/2004 y USP Class VI (121 °C), al igual que el certificado EHEDG, garantizan que la arandela Hygienic USIT® es la elección ideal para usos con alta exigencia higiénica en el sector alimentario y de bebidas, así como para la industria farmacéutica.Material:Arandela:
Acero inoxidable 1.4404.
Anillo de junta:
70 EPDM 291 (negro)
70 EPDM 253815 (blanco)
75 Fluoroprene® XP 45 (azul)Indicación:El certificado EHEDG es válido solamente si se utiliza con tornillo hexagonal especialmente compatible K1492 o tuerca de sombrerete K1493.Atención:La función del sistema de atornillado Hygienic USIT® ha sido probada en combinación con materiales de acero inoxidable y productos de limpieza corrientes.

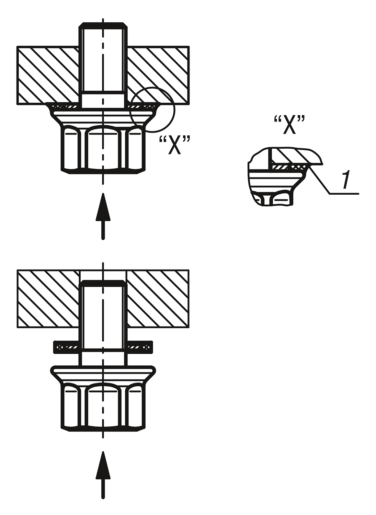

La idoneidad para el uso correspondiente debe ser comprobada por el usuario.Accesorios:La arandela de junta y apoyo Hygienic USIT® se puede utilizar con cualquier otro producto de la línea Hygienic USIT®.Indicación sobre el dibujo:1) Junta sin espacios muertos DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
Referencia
| Material
del componente | Color

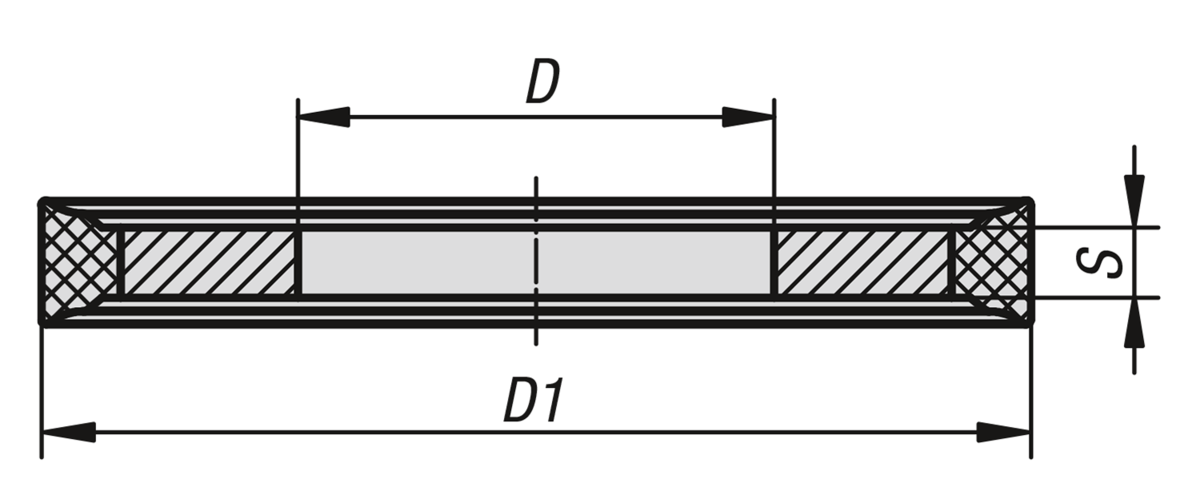

del componente | D | D1 | S | Adecuado para
tornillos hexagonales | Tuerca de sombrerete
adecuada | CAD | Acc. | Precio | Pedir |
|---|
| K1491.041 | 70 EPDM 291 | Negro | 4,1 | 9,7 | 1 | M4 | M4 |  | | A petición | | | K1491.051 | 70 EPDM 291 | Negro | 5,1 | 10,7 | 1 | M5 | M5 | | | A petición | | | K1491.061 | 70 EPDM 291 | Negro | 6,1 | 13,1 | 1 | M6 | M6 | | | A petición | | | K1491.081 | 70 EPDM 291 | Negro | 8,1 | 16,9 | 1 | M8 | M8 | | | A petición | | | K1491.101 | 70 EPDM 291 | Negro | 10,1 | 21,2 | 1,5 | M10 | M10 | | | A petición | | | K1491.121 | 70 EPDM 291 | Negro | 12,1 | 25,5 | 1,5 | M12 | M12 | | | A petición | | | K1491.161 | 70 EPDM 291 | Negro | 16,1 | 33,9 | 1,5 | M16 | M16 | | | A petición | | | K1491.042 | 70 EPDM 253815 | Blanco | 4,1 | 9,7 | 1 | M4 | M4 | | | A petición | | | K1491.052 | 70 EPDM 253815 | Blanco | 5,1 | 10,7 | 1 | M5 | M5 | | | A petición | | | K1491.062 | 70 EPDM 253815 | Blanco | 6,1 | 13,1 | 1 | M6 | M6 | | | A petición | | | K1491.082 | 70 EPDM 253815 | Blanco | 8,1 | 16,9 | 1 | M8 | M8 | | | A petición | | | K1491.102 | 70 EPDM 253815 | Blanco | 10,1 | 21,2 | 1,5 | M10 | M10 | | | A petición | | | K1491.122 | 70 EPDM 253815 | Blanco | 12,1 | 25,5 | 1,5 | M12 | M12 | | | A petición | | | K1491.162 | 70 EPDM 253815 | Blanco | 16,1 | 33,9 | 1,5 | M16 | M16 | | | A petición | | | K1491.044 | Fluoroprene XP 45 | Azul | 4,1 | 9,7 | 1 | M4 | M4 | | | A petición | | | K1491.054 | Fluoroprene XP 45 | Azul | 5,1 | 10,7 | 1 | M5 | M5 | | | A petición | | | K1491.064 | Fluoroprene XP 45 | Azul | 6,1 | 13,1 | 1 | M6 | M6 | | | A petición | | | K1491.084 | Fluoroprene XP 45 | Azul | 8,1 | 16,9 | 1 | M8 | M8 | | | A petición | | | K1491.104 | Fluoroprene XP 45 | Azul | 10,1 | 21,2 | 1,5 | M10 | M10 | | | A petición | | | K1491.124 | Fluoroprene XP 45 | Azul | 12,1 | 25,5 | 1,5 | M12 | M12 | | | A petición | | | K1491.164 | Fluoroprene XP 45 | Azul | 16,1 | 33,9 | 1,5 | M16 | M16 | | | A petición | |
