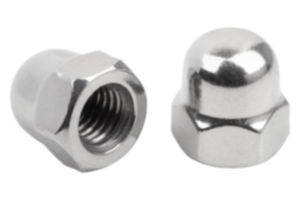

      - Tuercas de sombrerete hexagonales, versión alta, DIN 1587 de acero o acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero, acero inoxidable A2 o acero inoxidable A4.Versión:Acero con clase de resistencia 6, acabado natural o cincado mediante procedimiento galvánico.
Acero inoxidable A2-70, acabado natural.
Acero inoxidable A4-70, acabado natural.Indicación:Las tuercas de sombrerete se utilizan sobre todo en conexiones atornilladas decorativas. La tuerca de sombrerete cierra y protege el extremo abierto de la rosca. Asimismo, protegen de los bordes afilados en las máquinas, instalaciones, equipos de fitness y en cualquier otro uso en que el extremo al descubierto de la rosca sea susceptible de causar daños personales o materiales. Datos técnicos:La versión de la salida de la rosca o garganta hasta el núcleo de la rosca se selecciona según DIN 1587:2021-10, independientemente del tamaño de la rosca según selección del fabricante.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1800 Tuercas de sombrerete hexagonales, versión alta, DIN 1587 de acero o acero inoxidable

193 kB

Clases de resistencia

41,3 kB

Sinopsis de las normas de los elementos de unión

714 kB

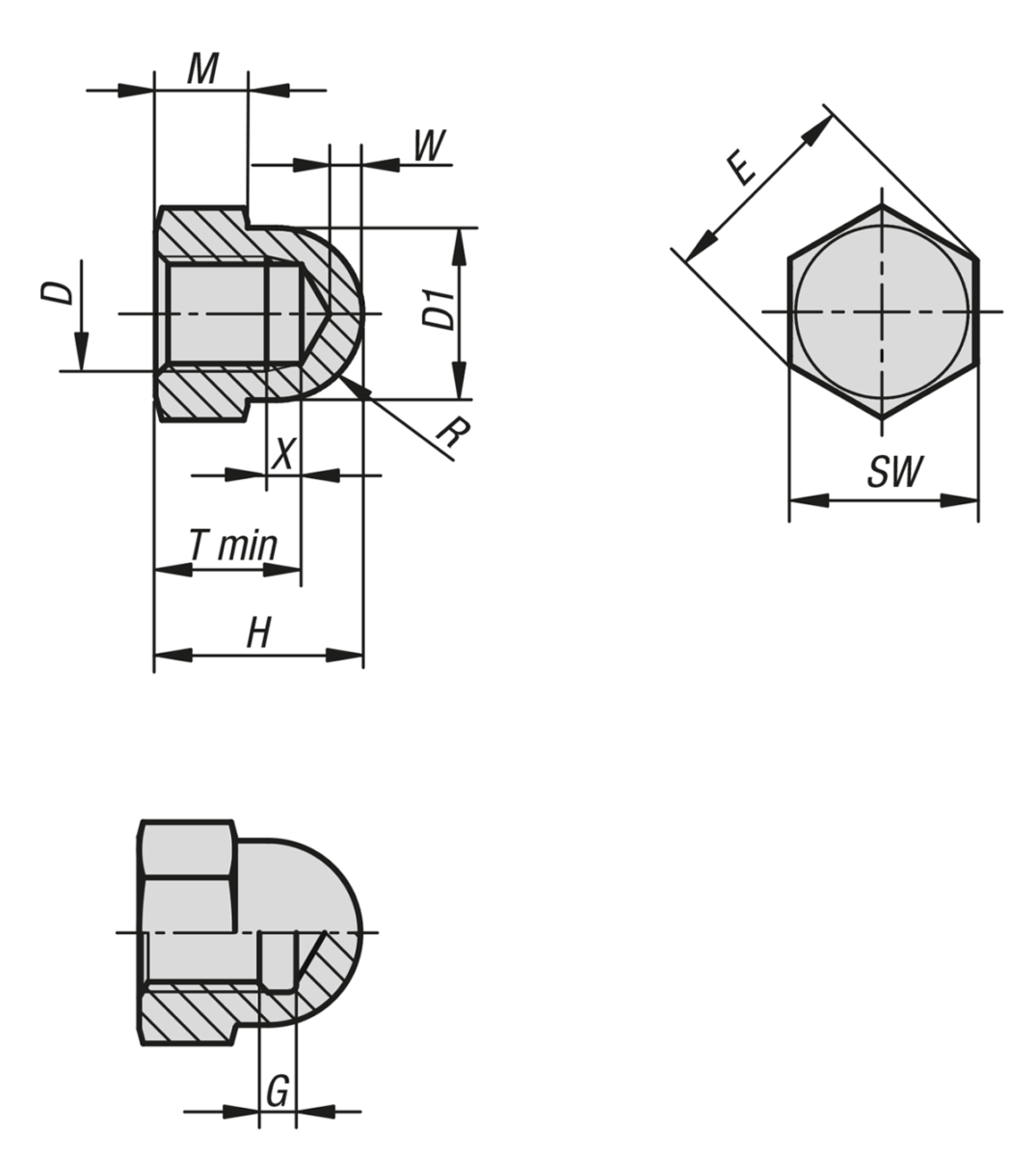

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Superficie cuerpo de base	D	D1	T mín.	H	M	SW	E	R	W	X	G	Precio
K1800.104	acero	acabado natural	M4	6,5	5,26	8	3,2	7	7,66	3,25	2	1,4	-	A petición
K1800.105	acero	acabado natural	M5	7,5	7,21	10	4	8	8,79	3,75	2	1,6	-	A petición
K1800.106	acero	acabado natural	M6	9,5	7,71	12	5	10	11,05	4,75	2	2	-	A petición
K1800.108	acero	acabado natural	M8	12,5	10,65	15	6,5	13	14,38	6,25	2	2,4	-	A petición
K1800.110	acero	acabado natural	M10	15	12,65	18	8	17	18,9	7,5	2	3	-	A petición
K1800.112	acero	acabado natural	M12	17	15,65	22	10	19	21,1	8,5	3	-	6,4	A petición
K1800.114	acero	acabado natural	M14	20	17,65	25	11	22	23,9	10	4	-	7,3	A petición
K1800.116	acero	acabado natural	M16	23	20,58	28	13	24	26,76	11,5	4	-	7,3	A petición
K1800.120	acero	acabado natural	M20	28	25,58	34	16	30	32,95	14	5	-	9,3	A petición
K1800.124	acero	acabado natural	M24	34	30,5	42	19	36	39,6	17	6	-	10,7	A petición
K1800.204	acero	cincado	M4	6,5	5,26	8	3,2	7	7,66	3,25	2	1,4	-	A petición
K1800.205	acero	cincado	M5	7,5	7,21	10	4	8	8,79	3,75	2	1,6	-	A petición
K1800.206	acero	cincado	M6	9,5	7,71	12	5	10	11,05	4,75	2	2	-	A petición
K1800.208	acero	cincado	M8	12,5	10,65	15	6,5	13	14,38	6,25	2	2,4	-	A petición
K1800.210	acero	cincado	M10	15	12,65	18	8	17	18,9	7,5	2	3	-	A petición
K1800.212	acero	cincado	M12	17	15,65	22	10	19	21,1	8,5	3	-	6,4	A petición
K1800.214	acero	cincado	M14	20	17,65	25	11	22	23,9	10	4	-	7,3	A petición
K1800.216	acero	cincado	M16	23	20,58	28	13	24	26,76	11,5	4	-	7,3	A petición
K1800.220	acero	cincado	M20	28	25,58	34	16	30	32,95	14	5	-	9,3	A petición
K1800.224	acero	cincado	M24	34	30,5	42	19	36	39,6	17	6	-	10,7	A petición
K1800.230	acero	cincado	M30	44	39	50	24	46	50,9	22	7	-	12,7	A petición
K1800.304	acero inoxidable A2	acabado natural	M4	6,5	5,26	8	3,2	7	7,66	3,25	2	1,4	-	A petición
K1800.305	acero inoxidable A2	acabado natural	M5	7,5	7,21	10	4	8	8,79	3,75	2	1,6	-	A petición
K1800.306	acero inoxidable A2	acabado natural	M6	9,5	7,71	12	5	10	11,05	4,75	2	2	-	A petición
K1800.308	acero inoxidable A2	acabado natural	M8	12,5	10,65	15	6,5	13	14,38	6,25	2	2,4	-	A petición
K1800.310	acero inoxidable A2	acabado natural	M10	15	12,65	18	8	17	18,9	7,5	2	3	-	A petición
K1800.312	acero inoxidable A2	acabado natural	M12	17	15,65	22	10	19	21,1	8,5	3	-	6,4	A petición
K1800.314	acero inoxidable A2	acabado natural	M14	20	17,65	25	11	22	23,9	10	4	-	7,3	A petición
K1800.316	acero inoxidable A2	acabado natural	M16	23	20,58	28	13	24	26,76	11,5	4	-	7,3	A petición
K1800.320	acero inoxidable A2	acabado natural	M20	28	25,58	34	16	30	32,95	14	5	-	9,3	A petición
K1800.324	acero inoxidable A2	acabado natural	M24	34	30,5	42	19	36	39,6	17	6	-	10,7	A petición
K1800.330	acero inoxidable A2	acabado natural	M30	44	39	50	24	46	50,9	22	7	-	12,7	A petición
K1800.404	acero inoxidable A4	acabado natural	M4	6,5	5,26	8	3,2	7	7,66	3,25	2	1,4	-	A petición
K1800.405	acero inoxidable A4	acabado natural	M5	7,5	7,21	10	4	8	8,79	3,75	2	1,6	-	A petición
K1800.406	acero inoxidable A4	acabado natural	M6	9,5	7,71	12	5	10	11,05	4,75	2	2	-	A petición
K1800.408	acero inoxidable A4	acabado natural	M8	12,5	10,65	15	6,5	13	14,38	6,25	2	2,4	-	A petición
K1800.410	acero inoxidable A4	acabado natural	M10	15	12,65	18	8	17	18,9	7,5	2	3	-	A petición
K1800.412	acero inoxidable A4	acabado natural	M12	17	15,65	22	10	19	21,1	8,5	3	-	6,4	A petición
K1800.414	acero inoxidable A4	acabado natural	M14	20	17,65	25	11	22	23,9	10	4	-	7,3	A petición
K1800.416	acero inoxidable A4	acabado natural	M16	23	20,58	28	13	24	26,76	11,5	4	-	7,3	A petición
K1800.420	acero inoxidable A4	acabado natural	M20	28	25,58	34	16	30	32,95	14	5	-	9,3	A petición
K1800.424	acero inoxidable A4	acabado natural	M24	34	30,5	42	19	36	39,6	17	6	-	10,7	A petición
