Bridas de centrado con bolas o cabeza hexagonal
K0358

Bridas de centrado con bolas o cabeza hexagonal

Volver

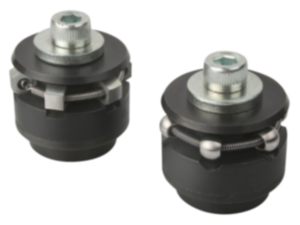

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Cuerpo 1.2842.
Bolas y hexágonos 1.4112.
Muelle de tracción 1.4310.
Versión:Cuerpo endurecido y bruñido.
Bolas y hexágono endurecido y pulido.
Datos técnicos:Precisión de repetición ±0,025
Precisión de concentricidad ±0,05
Aplicación:Posicionar y sujetar las piezas de trabajo en las perforaciones indicadas desde dentro hacia fuera y de modo que queden centradas.Ventajas:- Centrado automático preciso.
- Sujeción sin deformaciones.
- Gran recorrido de ajuste.
- Escasa altura de montaje.

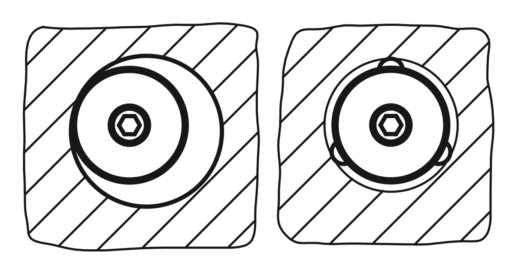

Indicación sobre el dibujo:
Forma A:
Con bola, adecuado para la sujeción en agujeros en los que se aceptan ligeras impresiones.
Forma B:
Con hexágono, para paredes perforadas con superficie delicada.

1) Ayuda de montaje:
Espiga para determinar la posición exacta de los segmentos de sujeción.
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K0358 Bridas de centrado con bolas o cabeza hexagonal 275 kB

Planos (vista completa)

Bridas de centrado con bolas o cabeza hexagonal

Brida de centrado con bolas, forma A

Más información

Planos

Brida de centrado con bolas, forma A

Selección/filtro de artículos

Referencia

FormaAD máx.D
mín.
D1D2D3D4HH1H2H3H4LMSWØ de
bola
Número
de bolas
Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
K0358.101203A3,514,211,7M4101,54,315104,231,53,52,532,530,55 A petición
K0358.101504A4,518,514,5M41224,319,514,59,88,62,35,533433,55 A petición
K0358.101905A5,522,518,5M5152,55,323,516,511,610,42,37,53443410 A petición
K0358.102306A726,522,5M62036,428,819,814,2132,3645434,517 A petición
K0358.102706A730,526,5M62036,428,819,814,2132,364,55434,517 A petición
K0358.103106A938,530,5M62546,432,723,114,211,94,674,55834,517 A petición
K0358.103908A1146,538,5M83048,439,227,217,815,54,67,54,56866,543 A petición
K0358.104708A1154,546,5M83048,439,227,21815,74,67,54,56866,543 A petición
K0358.105510A1570,554,5M1045510,554,640,623,719,19,395,58166879 A petición
K0358.107112A1786,570,5M126051363,146,128,323,79,3105,51016610141 A petición
K0358.108712A25102,586,5M1660517735130,225,79,3105,51416612,5354 A petición

Brida de centrado con tuerca hexagonal, forma B

Más información

Planos

Brida de centrado con tuerca hexagonal, forma B

Selección/filtro de artículos

Referencia

FormaA

D
mín.
D
máx.
D1D2D3D4HH1H2H3H4LMKSWNúmero de
6 cantos
Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
K0358.201504B4,514,518,5M41224,319,514,59,88,62,35,534333,55 A petición
K0358.201905B5,518,522,5M5152,55,323,516,511,610,42,37,53443410 A petición
K0358.202306B722,526,5M62036,428,819,814,2132,3644534,517 A petición
K0358.202706B726,530,5M62036,428,819,814,2132,364,54534,517 A petición
K0358.203106B930,538,5M62546,432,723,114,211,94,674,58534,517 A petición
K0358.203908B1138,546,5M83048,439,227,217,815,54,67,54,58666,543 A petición
K0358.204708B1146,554,5M83048,439,227,21815,74,67,54,58666,543 A petición
K0358.205510B1554,570,5M1045510,554,640,623,719,19,395,51686879 A petición
K0358.207112B1770,586,5M126051363,146,128,323,79,3105,51610610141 A petición
K0358.208712B2586,5102,5M1660517735130,225,79,3105,51614612,5354 A petición
