      - Dispositivos de sujeción pivotante neumáticos

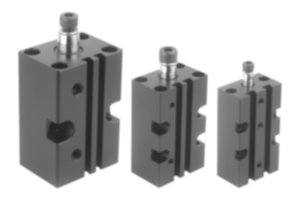

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Cuerpo base de aluminio.
Vástago de pistón de acción doble de acero inoxidable.Versión:Cuerpo base negro anodizado.Indicación:Los dispositivos de sujeción pivotantes se utilizan cuando no se requiere una gran fuerza de sujeción o cuando es necesario que el punto de sujeción esté libre para colocar y retirar la pieza de trabajo. La forma de bloque de la carcasa permite una fijación universal. El pistón magnético está preparado para una detección de fin de carrera eléctrica.
Se incluyen tornillo y anillo elástico para fijar los brazos de sujeción disponibles como accesorios.
El movimiento del dispositivo de sujeción pivotante no se debe obstaculizar.
F1 = Presión de servicio máx. admisible con 6 bar.A petición:Interruptor de proximidad.Accesorios:- Brazo de sujeción K1816
- Adaptador K1817Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1815 Dispositivos de sujeción pivotante neumáticos

413 kB

Planos (vista completa)

Dispositivos de sujeción pivotante
neumáticos, forma A

Más información

Planos

Dispositivos de sujeción pivotante neumáticos, forma A

Selección/filtro de artículos

Referencia	Versión 2	Forma	Tamaño	A	A1	A2	A3	A5	B	D	D1	D2	D3	D4	D5	Precio
K1815.1121	con giro a la derecha	A	12	35	0	10	31	20	24	8	M5	4,3	M5	M5	4,3	A petición
K1815.1161	con giro a la derecha	A	16	41	-2	11	31	21	28	8	M5	4,3	M5	M5	4,3	A petición
K1815.2121	con giro a la izquierda	A	12	35	0	10	31	20	24	8	M5	4,3	M5	M5	4,3	A petición
K1815.2161	con giro a la izquierda	A	16	41	-2	11	31	21	28	8	M5	4,3	M5	M5	4,3	A petición

Referencia	H	H1	H2	H3	H4	H5	H6	Carrera S	L	S1	S2	T	T1	F1 N	Precio
K1815.1121	76	105	70	11	51	26	21	16	40	7	9	5	15	30	A petición
K1815.1161	76	105	70	11	51	26	21	16	42	7	9	4,5	15	60	A petición
K1815.2121	76	105	70	11	51	26	21	16	40	7	9	5	15	30	A petición
K1815.2161	76	105	70	11	51	26	21	16	42	7	9	4,5	15	60	A petición

Dispositivos de sujeción pivotante
neumáticos, forma B

Más información

Planos

Dispositivos de sujeción pivotante neumáticos, forma B

Selección/filtro de artículos

Referencia	Versión 2	Forma	Tamaño	A	A1	A2	A3	A4	A5	B	D	D1	D2	D3	D4	D5	CAD	Acc.	Precio	Pedir
K1815.1201	con giro a la derecha	B	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5			A petición
K1815.2201	con giro a la izquierda	B	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5			A petición

Referencia	H	H1	H2	H3	H4	H5	H6	Carrera S	L	S1	S2	T	T1	F1 N	CAD	Acc.	Precio	Pedir
K1815.1201	80	125	74	17	44,5	24	22	27	46	12	15	4,5	20	80			A petición
K1815.2201	80	125	74	17	44,5	24	22	27	46	12	15	4,5	20	80			A petición

Dispositivos de sujeción pivotante
neumáticos, forma C

Más información

Planos

Dispositivos de sujeción pivotante neumáticos, forma C

Selección/filtro de artículos

Referencia	Versión 2	Forma	Tamaño	A	A1	A2	A3	A4	A5	B	D	D1	D2	D3	D4	D5	Precio
K1815.1251	con giro a la derecha	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	A petición
K1815.1321	con giro a la derecha	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	A petición
K1815.1401	con giro a la derecha	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	A petición
K1815.1501	con giro a la derecha	C	50	80	21,5	31	66	46	25	65	20	M10	8,5	M10	G1/8	10,5	A petición
K1815.1631	con giro a la derecha	C	63	90	27,5	37,5	80	60	30	80	20	M10	10,5	M12	G1/8	10,5	A petición
K1815.2251	con giro a la izquierda	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	A petición
K1815.2321	con giro a la izquierda	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	A petición
K1815.2401	con giro a la izquierda	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	A petición
K1815.2501	con giro a la izquierda	C	50	80	21,5	31	66	46	25	65	15	M10	8,5	M10	G1/8	10,5	A petición
K1815.2631	con giro a la izquierda	C	63	90	27,5	37,5	80	60	30	80	15	M10	10,5	M12	G1/8	10,5	A petición

Referencia	H	H1	H2	H3	H4	H5	Carrera S	L	S1	S2	T	T1	F1 N	Precio
K1815.1251	83	125	78	17	44,5	32	27	55	15	12	5	20	170	A petición
K1815.1321	96	145	90	22	50	43	30	60	16	14	6,5	20	270	A petición
K1815.1401	96	145	90	20	52	40	31	70	16	15	8	25	450	A petición
K1815.1501	106	162	100	25	53,5	45	30	85	15	15	6,5	30	700	A petición
K1815.1631	106	162	100	28	53,5	36	30	100	15	15	8,5	30	1100	A petición
K1815.2251	83	125	78	17	44,5	32	27	55	15	12	5	20	170	A petición
K1815.2321	96	145	90	22	50	43	30	60	16	14	6,5	20	270	A petición
K1815.2401	96	145	90	20	52	40	31	70	16	15	8	25	450	A petición
K1815.2501	106	162	100	25	53,5	45	30	85	15	15	6,5	30	700	A petición
K1815.2631	106	162	100	28	53,5	36	30	100	15	15	8,5	30	1100	A petición
