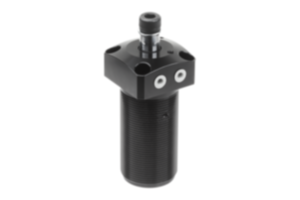

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo base de aluminio.
Pistón de acero.Versión:Cuerpo base anodizado en plata.
Pistón cromado duro.Indicación:Los dispositivos de sujeción pivotantes neumáticos enroscables con brida se utilizan para aplicaciones que no requieren una gran fuerza de sujeción o cuando es necesario que el punto de sujeción esté libre para colocar y retirar la pieza de trabajo.
Gracias a su estructura, se puede montar ocupando poco espacio. Con la ayuda de la rosca, el dispositivo de sujeción pivotante puede ajustarse en altura y se puede empotrar en el dispositivo. Las conexiones de aire comprimido del dispositivo de sujeción pivotante se encuentran en la brida.

Debido a la doble función del dispositivo de sujeción, el pistón se mueve hacia abajo y hacia arriba con la ayuda de la presión.

La carrera completa del dispositivo de sujeción pivotante se compone de una carrera de giro y una carrera de sujeción. Al principio del proceso de sujeción, el brazo de sujeción realiza un movimiento de 90° hacia abajo. Este movimiento va seguido de la carrera de sujeción lineal hacia abajo. La sujeción de la pieza de trabajo debe realizarse exclusivamente mediante la carrera de sujeción.

El movimiento del dispositivo de sujeción pivotante no se debe obstaculizar. F1 = Presión de servicio máx. admisible con 6 bar.

El dispositivo de sujeción pivotante enroscable con brida se puede fijar por arriba o por abajo con la ayuda de una tuerca con ranura según DIN 70852. Otra posibilidad sería fijar el dispositivo de sujeción pivotante al dispositivo por arriba con cuatro tornillos de cabeza cilíndrica.

El dispositivo de sujeción pivotante solo se debe utilizar con aire lubricado.

Los orificios de fijación situados en la brida tienen las mismas dimensiones que los de la brida roscada K1820.

El volumen de suministro incluye el tornillo y la arandela elástica para fijar los brazos de sujeción disponibles como accesorios.

El brazo de sujeción y la tuerca con ranura no están incluidos en el volumen de suministro.Accesorios:Brazo de sujeción K1816 para dispositivo de sujeción pivotante.

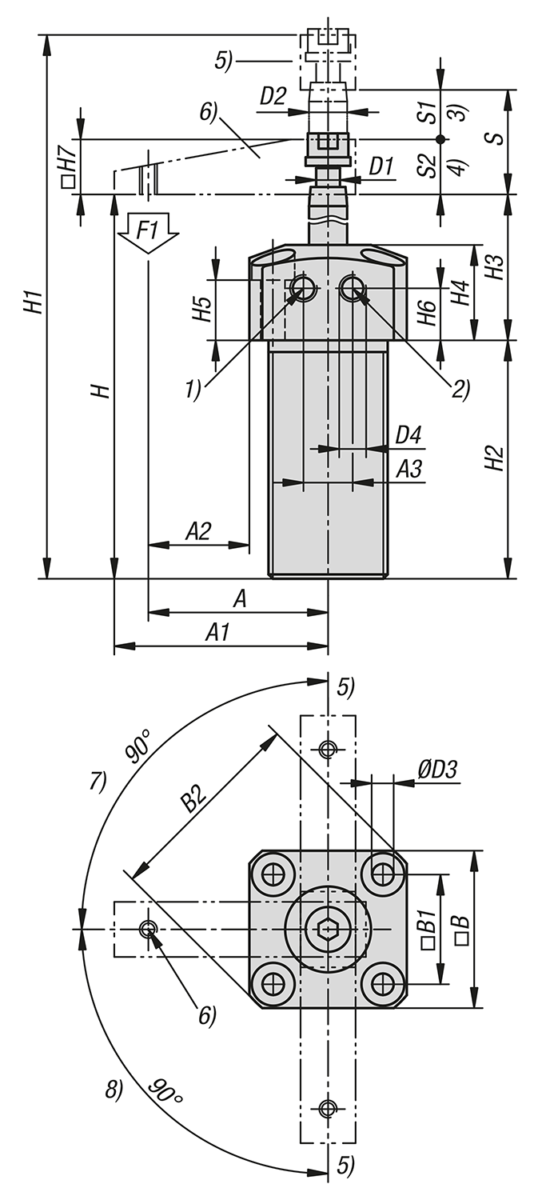

Tuerca con ranura DIN 70852.Indicación sobre el dibujo:

1) Sujetar
2) Destensar
3) Carrera de giro
4) Carrera de sujeción
5) Suelto
6) Sujeto
7) Giro a la izquierda
8) Giro a la derecha

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1818 Dispositivos de sujeción pivotantes neumáticos enroscables con brida

321 kB

Planos

Selección/filtro de artículos

Referencia	Tamaño	Versión 2	Modelo de forma	A	A1	A2	A3	B	B1	B2	D	D1	D2	D3	D4	Precio
K1818.112	12	enroscable con brida	con giro a la derecha	35	39	18,75	10	32,5	23	42,5	M25x1,5	M5	8	4,5	M5	A petición
K1818.116	16	enroscable con brida	con giro a la derecha	41	45	23	12	36	26,5	47	M30x1,5	M5	8	4,5	M5	A petición
K1818.120	20	enroscable con brida	con giro a la derecha	48	54	27,5	14	41	30,5	54	M35x1,5	M8	12	5,5	M5	A petición
K1818.125	25	enroscable con brida	con giro a la derecha	50	56	25	23	50	37	66	M40X1,5	M8	14	5,5	M5	A petición
K1818.132	32	enroscable con brida	con giro a la derecha	60	69	30	23	60	45	80	M50X1,5	M8	16	6,5	G1/8	A petición
K1818.140	40	enroscable con brida	con giro a la derecha	70	79	37,5	26	65	50	87	M55X1,5	M8	16	6,5	G1/8	A petición
K1818.150	50	enroscable con brida	con giro a la derecha	80	90	42,5	32	75	58	100	M65X1,5	M10	20	8,5	G1/8	A petición
K1818.163	63	enroscable con brida	con giro a la derecha	90	100	45,5	35	90	70	118	M80X1,5	M10	20	8,5	G1/8	A petición
K1818.212	12	enroscable con brida	con giro a la izquierda	35	39	18,75	10	32,5	23	42,5	M25x1,5	M5	8	4,5	M5	A petición
K1818.216	16	enroscable con brida	con giro a la izquierda	41	45	23	12	36	26,5	47	M30x1,5	M5	8	4,5	M5	A petición
K1818.220	20	enroscable con brida	con giro a la izquierda	48	54	27,5	14	41	30,5	54	M35x1,5	M8	12	5,5	M5	A petición
K1818.225	25	enroscable con brida	con giro a la izquierda	50	56	25	23	50	37	66	M40X1,5	M8	14	5,5	M5	A petición
K1818.232	32	enroscable con brida	con giro a la izquierda	60	69	30	23	60	45	80	M50X1,5	M8	16	6,5	G1/8	A petición
K1818.240	40	enroscable con brida	con giro a la izquierda	70	79	37,5	26	65	50	87	M55X1,5	M8	16	6,5	G1/8	A petición
K1818.250	50	enroscable con brida	con giro a la izquierda	80	90	42,5	32	75	58	100	M65X1,5	M10	20	8,5	G1/8	A petición
K1818.263	63	enroscable con brida	con giro a la izquierda	90	100	45,5	35	90	70	118	M80X1,5	M10	20	8,5	G1/8	A petición

Referencia	H	H1	H2	H3	H4	H5	H6	H7	Carrera S	S1	S2	F1 N	Precio
K1818.112	75	104,6	52	25	18	11	7	12	17,6	9	8,6	40	A petición
K1818.116	75	104,5	52	25	18	11	7	12	17,5	9	8,5	90	A petición
K1818.120	90,5	133,5	65,1	25,4	20	10	10	16	27	12	15	120	A petición
K1818.125	92	134	62	30	25	15	11,5	16	26	13	13	210	A petición
K1818.132	103	150	73	30	25	13	10,5	19	28	14	14	370	A petición
K1818.140	103	152	73	30	25	13	10,5	19	30	14	16	650	A petición
K1818.150	110	167	80	30	25	11	10,5	25	32	16	16	1020	A petición
K1818.163	110	165	80	30	25	11	10,5	25	30	16	14	1720	A petición
K1818.212	75	104,6	52	25	18	11	7	12	17,6	9	8,6	40	A petición
K1818.216	75	104,5	52	25	18	11	7	12	17,5	9	8,5	90	A petición
K1818.220	90,5	133,5	65,1	25,4	20	10	10	16	27	12	15	120	A petición
K1818.225	92	134	62	30	25	15	11,5	16	26	13	13	210	A petición
K1818.232	103	150	73	30	25	13	10,5	19	28	14	14	370	A petición
K1818.240	103	152	73	30	25	13	10,5	19	30	14	16	650	A petición
K1818.250	110	167	80	30	25	11	10,5	25	32	16	16	1020	A petición
K1818.263	110	165	80	30	25	11	10,5	25	30	16	14	1720	A petición
