Dispositivos de sujeción pivotantes neumáticos enroscables

Volver

Productos
- Elementos de mando | Elementos estándar
  - Elementos de sujeción
    - Dispositivo de sujeción pivotante
      - Dispositivos de sujeción pivotantes neumáticos enroscables

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo base de aluminio.
Pistón de acero.Versión:Cuerpo base negro anodizado.
Pistón cromado duro.Indicación:Los dispositivos de sujeción pivotantes neumáticos enroscables se utilizan para aplicaciones que no requieren una gran fuerza de sujeción o cuando es necesario que el punto de sujeción esté libre para colocar y retirar la pieza de trabajo.
Gracias a su estructura, se puede montar ocupando poco espacio. Con la ayuda de la rosca, el dispositivo de sujeción pivotante puede ajustarse en altura y se puede empotrar en el dispositivo.

Debido a la doble función del dispositivo de sujeción, el pistón se mueve hacia abajo y hacia arriba con la ayuda de la presión.

La carrera completa del dispositivo de sujeción pivotante se compone de una carrera de giro y una carrera de sujeción. Al principio del proceso de sujeción, el brazo de sujeción realiza un movimiento de 90° hacia abajo. Este movimiento va seguido de la carrera de sujeción lineal hacia abajo. La sujeción de la pieza de trabajo debe realizarse exclusivamente mediante la carrera de sujeción.

El movimiento del dispositivo de sujeción pivotante no se debe obstaculizar. F1 = Presión de servicio máx. admisible con 6 bar.

El dispositivo de sujeción pivotante enroscable se puede fijar con la ayuda de una tuerca con ranura según DIN 70852 o de una brida roscada (K1820).

El dispositivo de sujeción pivotante solo se debe utilizar con aire lubricado.

Se incluyen tornillo y arandela elástica para fijar los brazos de sujeción disponibles como accesorios.

El brazo de sujeción, la tuerca con ranura y la brida roscada no están incluidos en el volumen de suministro.Accesorios:Brazo de sujeción K1816 para dispositivo de sujeción pivotante.
K2059 Tuercas ranuradas de acero DIN 70852.

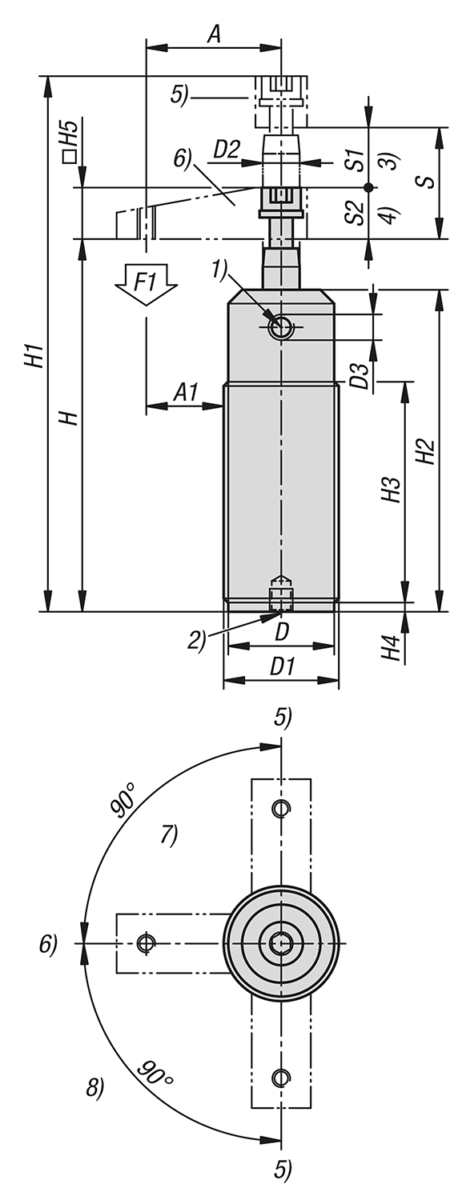

K1820 Brida roscada.Indicación sobre el dibujo:

1) Sujetar
2) Destensar
3) Carrera de giro
4) Carrera de sujeción
5) Suelto
6) Sujeto
7) Giro a la izquierda
8) Giro a la derecha

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1814 Dispositivos de sujeción pivotantes neumáticos enroscables

309 kB

Planos

Selección/filtro de artículos

Referencia	Tamaño	Versión 2	Modelo de forma	A	A1	D	D1	D2	D3	D4	Precio
K1814.112	12	enroscable	con giro a la derecha	35	22,5	22,5	M25X1,5	8	M5	M5	A petición
K1814.116	16	enroscable	con giro a la derecha	41	26	27,5	M30x1,5	8	M5	M5	A petición
K1814.120	20	enroscable	con giro a la derecha	48	30,5	32,5	M35x1,5	12	M5	M8	A petición
K1814.125	25	enroscable	con giro a la derecha	50	30	38	M40x1,5	14	M5	M8	A petición
K1814.132	32	enroscable	con giro a la derecha	60	35	48	M50x1,5	16	G1/8	M8	A petición
K1814.140	40	enroscable	con giro a la derecha	70	42,5	53	M55X1,5	16	G1/8	M8	A petición
K1814.150	50	enroscable	con giro a la derecha	80	47,5	62	M65X1,5	20	G1/8	M10	A petición
K1814.163	63	enroscable	con giro a la derecha	90	50	77	M80X1,5	20	G1/8	M10	A petición
K1814.212	12	enroscable	con giro a la izquierda	35	22,5	22,5	M25X1,5	8	M5	M5	A petición
K1814.216	16	enroscable	con giro a la izquierda	41	26	27,5	M30x1,5	8	M5	M5	A petición
K1814.220	20	enroscable	con giro a la izquierda	48	30,5	32,5	M35x1,5	12	M5	M8	A petición
K1814.225	25	enroscable	con giro a la izquierda	50	30	38	M40x1,5	14	M5	M8	A petición
K1814.232	32	enroscable	con giro a la izquierda	60	35	48	M50x1,5	16	G1/8	M8	A petición
K1814.240	40	enroscable	con giro a la izquierda	70	42,5	53	M55X1,5	16	G1/8	M8	A petición
K1814.250	50	enroscable	con giro a la izquierda	80	47,5	62	M65X1,5	20	G1/8	M10	A petición
K1814.263	63	enroscable	con giro a la izquierda	90	50	77	M80X1,5	20	G1/8	M10	A petición

Referencia	H	H1	H2	H3	H4	H5	S1	S2	Carrera S	F1 N	Precio
K1814.112	74,9	104,5	70	48	2	12	9	8,6	17,6	40	A petición
K1814.116	75	108,5	70	48	2	16	9	8,5	17,5	90	A petición
K1814.120	90,5	136,5	85,1	63,1	2	19	12	15	27	120	A petición
K1814.125	73	118	70	35	12	16	13	13	26	210	A petición
K1814.132	83	132	79	40	15	19	14	14	28	370	A petición
K1814.140	87	136	83	45	15	19	14	16	30	650	A petición
K1814.150	92	148	87	50	15	25,4	16	16	32	1020	A petición
K1814.163	98	153	92	56	15	25,4	16	14	30	1720	A petición
K1814.212	74,9	104,5	70	48	2	12	9	8,6	17,6	40	A petición
K1814.216	75	108,5	70	48	2	16	9	8,5	17,5	90	A petición
K1814.220	90,5	136,5	85,1	63,1	2	19	12	15	27	120	A petición
K1814.225	73	118	70	35	12	16	13	13	26	210	A petición
K1814.232	83	132	79	40	15	19	14	14	28	370	A petición
K1814.240	87	136	83	45	15	19	14	16	30	650	A petición
K1814.250	92	148	87	50	15	25,4	16	16	32	1020	A petición
K1814.263	98	153	92	56	15	25,4	16	14	30	1720	A petición
