K2048Dispositivos de sujeción de leva de acero |
Volver |
|
|

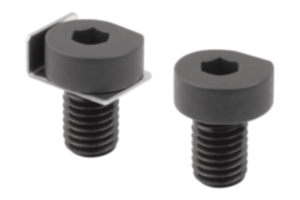

DescripciónMaterial:Acero para temple y revenido.Versión:Bruñido.Indicación:La medida A se refiere a la distancia desde la pieza de trabajo hasta el centro de la rosca (el tornillo tensor).
Para reducir al mínimo los arañazos en la pieza de trabajo, se recomienda la forma B con chapa de sujeción.Ventajas:- Diseño compacto
- Sujeción rápida y sencilla de componentesAccesorios:Chapa de sujeción K2050.Indicación sobre el dibujo: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Forma | Modelo
de forma | A | D | D1 | H | H1 | CAD | Acc. | Precio | Pedir |
|---|
| K2048.060 | A | Sin chapa de sujeción | 5,9 | 10 | M6 | 5 | 9 |  | | A petición | | | K2048.080 | A | Sin chapa de sujeción | 7,1 | 12 | M8 | 6 | 12 | | | A petición | | | K2048.100 | A | Sin chapa de sujeción | 8,3 | 14 | M10 | 7 | 15 | | | A petición | | | K2048.120 | A | Sin chapa de sujeción | 9,5 | 16 | M12 | 8 | 18 | | | A petición | |
| Referencia | Forma | L | L1 | R | Carrera
S | SW | Fuerza de
sujeción
kN | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| K2048.060 | A | 5 | 6,8 | - | 1,8 | 4 | 2,2 | 7,4 | | | A petición | | | K2048.080 | A | 6 | 8,2 | - | 2,2 | 5 | 4,7 | 18 | | | A petición | | | K2048.100 | A | 7 | 9,5 | - | 2,5 | 6 | 7,9 | 35 | | | A petición | | | K2048.120 | A | 8 | 10,9 | - | 2,9 | 8 | 14 | 60 | | | A petición | |
|
Selección/filtro de artículos |
|
| Referencia | Forma | Modelo
de forma | A | B | D | D1 | H | H1 | H2 | CAD | Acc. | Precio | Pedir |
|---|
| K2048.061 | B | Con chapa de sujeción | 5,9 | 10 | 10 | M6 | 5 | 9 | 6 | | | A petición | | | K2048.081 | B | Con chapa de sujeción | 7,1 | 12 | 12 | M8 | 6 | 12 | 7 | | | A petición | | | K2048.101 | B | Con chapa de sujeción | 8,3 | 14 | 14 | M10 | 7 | 15 | 8 | | | A petición | | | K2048.121 | B | Con chapa de sujeción | 9,5 | 16 | 16 | M12 | 8 | 18 | 9 | | | A petición | |
| Referencia | Forma | L | L1 | L2 | L3 | Carrera
S | SW | Fuerza de
sujeción
kN | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| K2048.061 | B | 5 | 6,8 | 1 | 13 | 1,8 | 4 | 2,2 | 7,4 | | | A petición | | | K2048.081 | B | 6 | 8,2 | 1 | 15,5 | 2,2 | 5 | 4,7 | 18 | | | A petición | | | K2048.101 | B | 7 | 9,5 | 1 | 18 | 2,5 | 6 | 7,9 | 35 | | | A petición | | | K2048.121 | B | 8 | 10,9 | 1 | 20 | 2,9 | 8 | 14 | 60 | | | A petición | |
|
