DescripciónMaterial:Acero.
Carcasa de termoplástico.
Botón esférico de duroplast PF 31.
Accesorios de acero.
Versión:Bruñido.
Carcasa negra.
Botón esférico rojo.
Accesorios bruñidos.

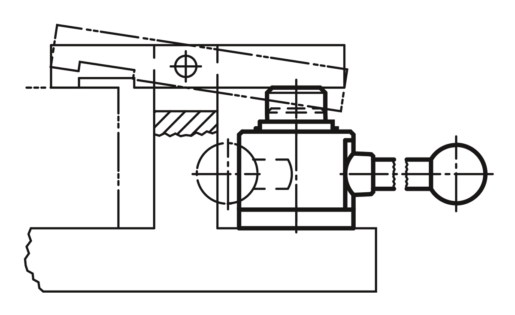

Indicación:El recorrido de aproximación es de 10 mm. Dentro del breve recorrido de sujeción de 2 mm, se produce un bloqueo automático en cada posición. Por tanto, es posible sujetar con seguridad piezas de trabajo de hasta 1,5 mm. El elemento de sujeción "actima" se puede montar en cualquier posición horizontal y vertical.
Los accesorios estándar permiten otras aplicaciones. Se suministran como accesorios especiales. Todas las piezas del sistema de curvas sometidas a una gran carga están templadas por cementación (casquillo de presión y accesorios solo bajo petición especial).
La fuerza de sujeción máxima admisible está fijada en 4905 N.
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K0020 Elementos de sujeción “actima" 279 kB

Planos (vista completa)

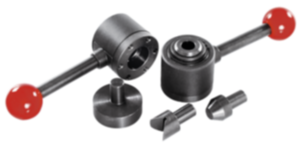

Elementos de sujeción “actima"
Elementos de sujeción “actima"

Elemento de sujeción "actima" con eje transversal en la perforación

Más información

Planos

Elemento de sujeción "actima" con eje transversal en la perforación

Selección/filtro de artículos

Referencia

Versión 2CADAcc.PrecioPedir
K0020.10a la derecha / presión A petición
K0020.15a la derecha / tracción A petición
K0020.20a la izquierda / presión A petición
K0020.25a la izquierda / tracción A petición

Elemento de sujeción "actima" con perforación continua

Más información

Planos

Elemento de sujeción "actima" con perforación continua

Selección/filtro de artículos

Referencia

Versión 2CADAcc.PrecioPedir
K0020.30a la derecha / presión A petición
K0020.35a la derecha / tracción A petición
K0020.40a la izquierda / presión A petición
K0020.45a la izquierda / tracción A petición

Accesorios "actima"

Más información

Planos

Accesorios "actima"

Selección/filtro de artículos

Referencia

DescripciónCADAcc.PrecioPedir
K0020.02Disco A petición
K0020.03Cono A petición
K0020.04Prisma A petición
