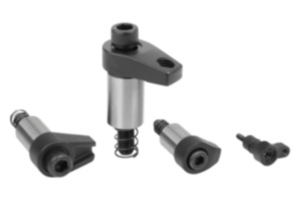

K0014Ganchos de sujeción |
Volver |
|
|
DescripciónMaterial:Acero para temple y revenido tratado en caliente.Versión:
Forma A-C: bruñido. Diámetro del vástago pulido.
Forma D: bruñido.Indicación:Las fuerzas de sujeción y los pares de apriete indicados se aplican dentro del rango de sujeción indicado (H5).Ventajas:Diseño compacto para aplicaciones incluso en el espacio más estrecho
Gran variedad de versiones y tamañosAccesorios:Alojamientos del gancho de sujeción K0017.
Alojamientos del gancho de sujeción K0851.
Eclisa K0018.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Forma | D | D1 | H | H1 | H2 | H3 | H4 | H5
máx.
rango de sujeción | B | R | Tornillo de
cabeza cilíndrica
DIN 912 | Par de
apriete
máx. Nm | F
máx. kN
| CAD | Acc. | Precio | Pedir |
|---|
| K0014.110030 | A | 20 | 25 | 75 | 54 | 30 | 9 | 10 | 12 | 12 | 30 | M10x65 | 37,2 | 13 |  | | A petición | | | K0014.110040 | A | 20 | 25 | 75 | 54 | 30 | 9 | 10 | 12 | 12 | 40 | M10x65 | 31,4 | 9,8 | | | A petición | |
|
Selección/filtro de artículos |
|
| Referencia | Forma | D | D1 | H | H1 | H2 | H3 | H4 | H5
máx.
rango de sujeción | B | R | Tornillo de
cabeza cilíndrica
DIN 912 | Par de
apriete
máx. Nm | F
máx. kN
| CAD | Acc. | Precio | Pedir |
|---|
| K0014.208020 | B | 18 | 22 | 58 | 37 | 23 | 2 | 7 | 10 | 10 | 20 | M8x50 | 37,2 | 13,6 | | | A petición | | | K0014.208025 | B | 18 | 22 | 58 | 37 | 23 | 2 | 7 | 10 | 10 | 25 | M8x50 | 32,3 | 10,9 | | | A petición | | | K0014.208030 | B | 18 | 22 | 58 | 37 | 23 | 2 | 7 | 10 | 10 | 30 | M8x50 | 29,4 | 9 | | | A petición | | | K0014.212040 | B | 25 | 32 | 92 | 66 | 39 | 11 | 12 | 15 | 18 | 40 | M12x80 | 58,8 | 17,5 | | | A petición | | | K0014.212050 | B | 25 | 32 | 92 | 68 | 39 | 11 | 12 | 15 | 18 | 50 | M12x80 | 49 | 14 | | | A petición | | | K0014.212060 | B | 25 | 32 | 92 | 68 | 39 | 11 | 12 | 15 | 18 | 60 | M12x80 | 45,1 | 11,6 | | | A petición | | | K0014.216040 | B | 32 | 36 | 101 | 75 | 39 | 15 | 15 | 15 | 22 | 40 | M16x85 | 166,6 | 37,9 | | | A petición | | | K0014.216050 | B | 32 | 36 | 101 | 75 | 39 | 15 | 15 | 15 | 22 | 50 | M16x85 | 147 | 30,4 | | | A petición | | | K0014.216060 | B | 32 | 36 | 101 | 75 | 39 | 15 | 15 | 15 | 22 | 60 | M16x85 | 127,4 | 25,2 | | | A petición | |
|
|
Selección/filtro de artículos |
|
| Referencia | Forma | D | D1 | D2 | H | H1 | H2 | H4 | H5
máx.
rango de sujeción | B | L | R | Tornillo de
cabeza cilíndrica
DIN 912 | Par de apriete
máx. Nm
| F
máx. kN | CAD | Acc. | Precio | Pedir |
|---|
| K0014.404118 | D | 10 | 14 | M4 | 37 | 24,5 | 14,5 | 7,5 | 3 | 8 | 14 | 18 | M4x30 | 2,7 | 2 | | | A petición | | | K0014.406122 | D | 12 | 16 | M5 | 44 | 30,5 | 17,5 | 9,5 | 4 | 10 | 17 | 22 | M6x35 | 7 | 3,5 | | | A petición | |
|
