Alojamientos del gancho de sujeción

Volver

Productos
- Elementos de mando | Elementos estándar
  - Elementos de sujeción
    - Gancho de sujeción
      - Alojamientos del gancho de sujeción

Descripción del artículo/Imágenes del producto

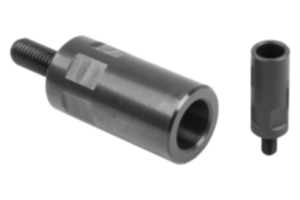

DescripciónMaterial:Acero para temple y revenido.Versión:Bruñido.Indicación:Los alojamientos del gancho de sujeción sirven para guiar y elevar ganchos de sujeción.Accesorios:Gancho de sujeción K0014.
Eclisa K0018.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0017 Alojamientos del gancho de sujeción

252 kB

Planos (vista completa)

Alojamientos del gancho de sujeción, forma A, con cuadrado

Más información

Planos

Alojamientos del gancho de sujeción, forma A, con cuadrado

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	D	D1	D2	D3	L	L1	L2	L3	SW	Par de apriete máx. Nm	CAD	Acc.	Precio	Pedir
K0017.04035	A	con cuadrado	10	M4	M6	14	35	46	16	13	12	2,7			A petición
K0017.06040	A	con cuadrado	12	M6	M8	16	40	54	19	14	13	7			A petición

Alojamientos del gancho de sujeción, forma B, con hexágono

Más información

Planos

Alojamientos del gancho de sujeción, forma B, con hexágono

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	D	D1	D2	D3	L	L1	L2	L3	SW	Par de apriete máx. Nm	Precio
K0017.08055	B	con hexágono	18	M8	M8	24	55	74	25	20	22	29,4	A petición
K0017.10063	B	con hexágono	20	M10	M12	32	63	93	30	21	30	39,2	A petición
K0017.10080	B	con hexágono	20	M10	M12	32	80	110	30	23	30	39,2	A petición
K0017.12080	B	con hexágono	25	M12	M12	40	80	110	40	25	36	49	A petición
K0017.12100	B	con hexágono	25	M12	M12	40	100	130	40	28	36	49	A petición
K0017.16080	B	con hexágono	32	M16	M16	50	80	110	40	25	46	78,4	A petición
K0017.16100	B	con hexágono	32	M16	M16	50	100	130	40	28	46	78,4	A petición
