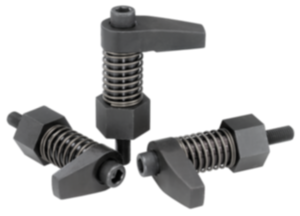

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Gancho de sujeción y alojamiento del gancho de sujeción de acero para temple y revenido, tratado en caliente.Versión:Bruñido.Indicación:Los ganchos de sujeción con collar se pueden atornillar directamente en una perforación de retícula o similar, incluso sin avellanado.
Elementos de ajuste de altura adecuados, ver eclisa K0018.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0015 Ganchos de sujeción con collar

207 kB

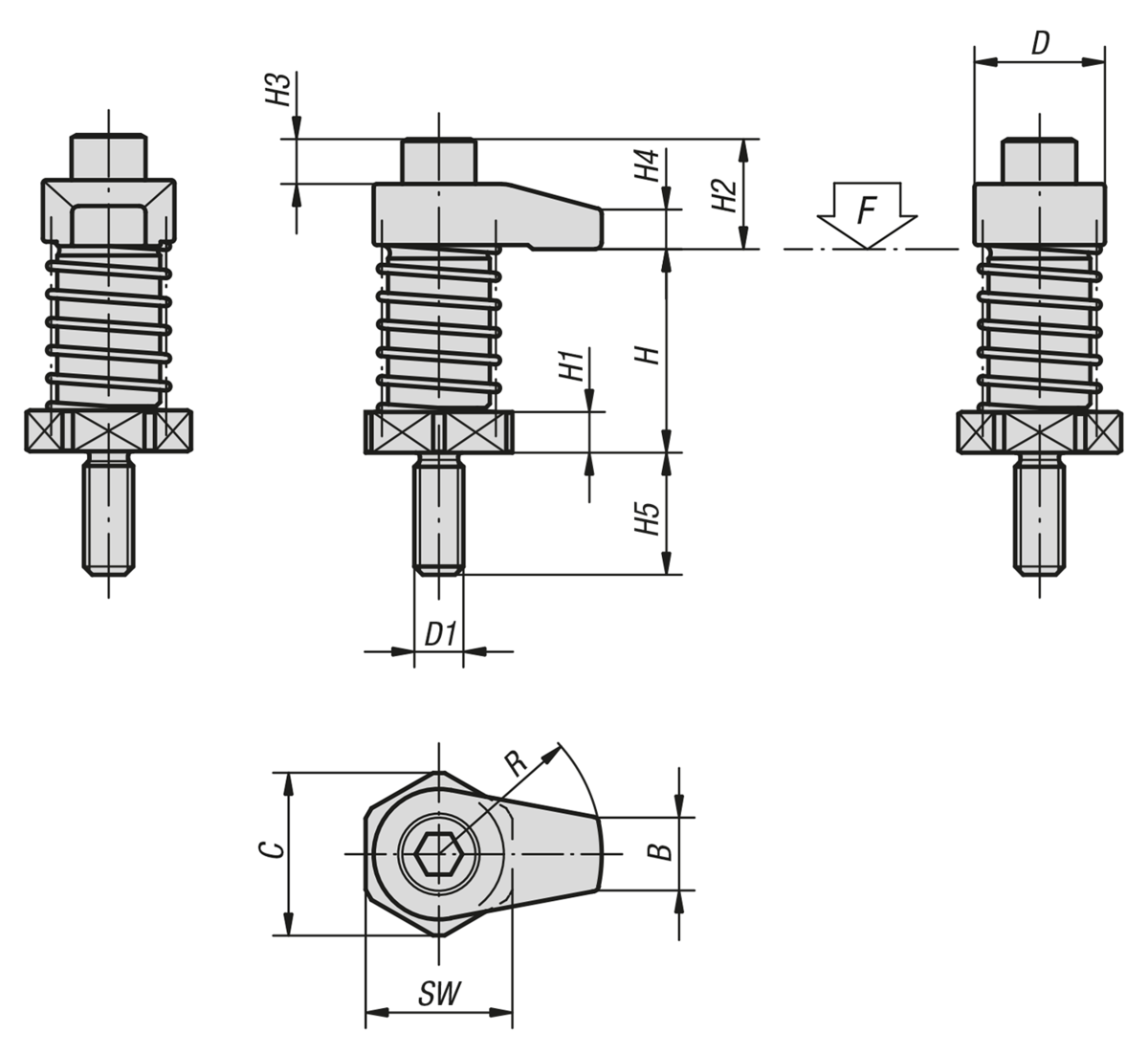

Planos

Selección/filtro de artículos

Referencia	D	D1	H Rango de sujeción	H1	H2	H3	H4	H5	B	C	R	SW	Par de apriete máx. Nm	F máx. kN	Precio
K0015.08020	22	M8	35-45	6	14	2	7	19	10	25	20	22	20	7,9	A petición
K0015.08025	22	M8	35-45	6	14	2	7	19	10	25	25	22	20	7,3	A petición
K0015.08030	22	M8	35-45	6	14	2	7	19	10	25	30	22	20	6,7	A petición
K0015.08120	22	M8	45-55	16	14	2	7	19	10	25	20	22	20	7,9	A petición
K0015.08125	22	M8	45-55	16	14	2	7	19	10	25	25	22	20	7,3	A petición
K0015.08130	22	M8	45-55	16	14	2	7	19	10	25	30	22	20	6,7	A petición
K0015.12040	32	M12	50-65	10	27	11	10	30	18	40	40	36	45	13,5	A petición
K0015.12050	32	M12	50-65	10	29	11	12	30	18	40	50	36	45	12,6	A petición
K0015.12060	32	M12	50-65	10	29	11	12	30	18	40	60	36	45	11,7	A petición
K0015.12140	32	M12	65-80	25	27	11	10	30	18	40	40	36	45	13,5	A petición
K0015.12150	32	M12	65-80	25	29	11	12	30	18	40	50	36	45	12,6	A petición
K0015.12160	32	M12	65-80	25	29	11	12	30	18	40	60	36	45	11,7	A petición
K0015.16040	36	M16	50-65	10	36	15	15	30	22	40	40	36	60	13,4	A petición
K0015.16050	36	M16	50-65	10	36	15	15	30	22	40	50	36	60	12,4	A petición
K0015.16060	36	M16	50-65	10	36	15	15	30	22	40	60	36	60	12	A petición
K0015.16140	36	M16	65-80	25	36	15	15	30	22	40	40	36	60	13,4	A petición
K0015.16150	36	M16	65-80	25	36	15	15	30	22	40	50	36	60	12,4	A petición
K0015.16160	36	M16	65-80	25	36	15	15	30	22	40	60	36	60	12	A petición
