Grupos de mercancía
Módulos de sujeción excéntricos
K0754

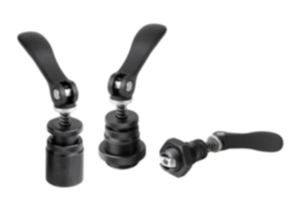

Módulos de sujeción excéntricos

Volver

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Cuerpo base de acero. Palanca excéntrica de fundición de aluminio.Versión:Cuerpo base bruñido. Tuerca de martillo cincado. Palanca excéntrica con recubrimiento de polvo negro.

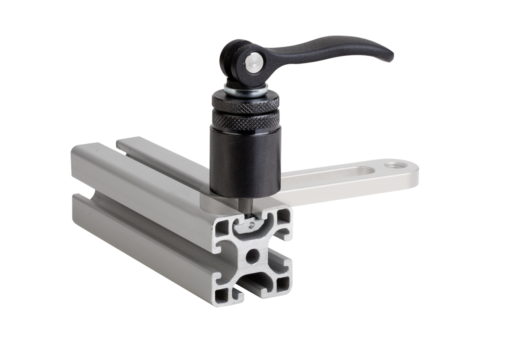

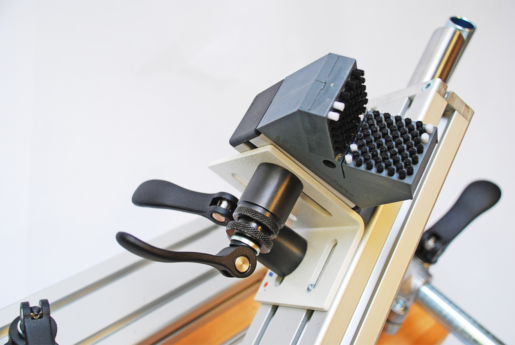

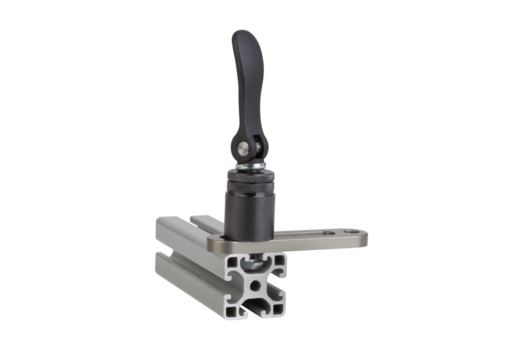

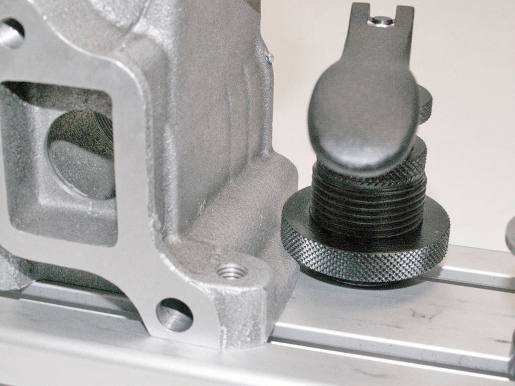

Indicación:El módulo de sujeción se instala por arriba en la ranura en T y se fija con la palanca excéntrica de forma segura y sin necesidad de herramientas adicionales.Ventajas:Los módulos de sujeción excéntricos se pueden instalar en sistemas de perfil de aluminio convencionales o en mesas con ranuras en T para fijar, bloquear o sujetar componentes y piezas de trabajo.
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K0754 Módulos de sujeción excéntricos 926 kB
 TH_012_Exzenter_Spannmodule_ES 472 kB

Planos (vista completa)

Módulos de sujeción excéntricos
Módulos de sujeción excéntricos
Módulos de sujeción excéntricos

Excéntrico, módulo de sujeción, forma A

Más información

Planos

Excéntrico, módulo de sujeción, forma A

Selección/filtro de artículos

ReferenciaFormaDAHH1H2LAdecuado para
ancho de ranura
Fuerza de
sujeción
F (kN)
Fuerza
manual
FH N
CADAcc.PrecioPedir
K0754.00200808A2052,373,53682882,5100 A petición

Excéntrico, módulo de sujeción, forma B

Más información

Planos

Excéntrico, módulo de sujeción, forma B

Selección/filtro de artículos

ReferenciaFormaD1AHH1H2H3LAdecuado para
ancho de ranura
Fuerza de
sujeción
F (kN)
Fuerza
manual
FH N
CADAcc.PrecioPedir
K0754.10200808BM20x1,552,373,53688,52882,5100 A petición

Excéntrico, módulo de sujeción, forma C

Más información

Planos

Excéntrico, módulo de sujeción, forma C

Selección/filtro de artículos

ReferenciaFormaDAHH1H2LAdecuado para
ancho de ranura
Fuerza de
sujeción
F (kN)
Fuerza
manual
FH N
CADAcc.PrecioPedir
K0754.21150606C153534106761,590 A petición
K0754.21201008C2052441381082,5100 A petición
K0754.21301008C3070,484,635102584120 A petición

Excéntrico, módulo de sujeción, forma D

Más información

Planos

Excéntrico, módulo de sujeción, forma D

Selección/filtro de artículos

ReferenciaFormaD1AHH1H2H3LAdecuado para
ancho de ranura
Fuerza de
sujeción
F (kN)
Fuerza
manual
FH N
CADAcc.PrecioPedir
K0754.31301008DM30x270,484,6351012,52584120 A petición

Excéntrico, módulo de sujeción, forma E

Más información

Planos

Excéntrico, módulo de sujeción, forma E

Selección/filtro de artículos

ReferenciaFormaD1D2A

HH1H2Adecuado para
ancho de ranura
Fuerza de
sujeción
F (kN)
Fuerza
manual
FH N
CADAcc.PrecioPedir
K0754.41150706EM15X125353914761,590 A petición
K0754.41200908EM20X132525018982,5100 A petición
