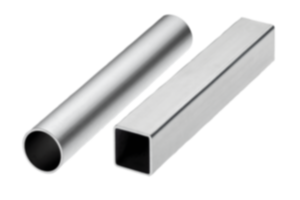

Tubos redondos y tubos cuadrados

Volver

Productos
- Elementos de mando | Elementos estándar
  - Elementos de unión de tubos, conectores de perfiles
    - Tubos redondos y tubos cuadrados

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Acero 1.0037.
Aluminio EN AW-6060.Versión:Acero cincado.
Aluminio anodizado.Indicación:Las tolerancias de fabricación de los tubos redondos y cuadrados se adaptan individualmente al sistema de sujeción de tubos.

*Los tubos cuadrados de aluminio 10X10 se suministran exclusivamente como material macizo.A petición:- Corte específico del cliente (L máx. 5000 mm)
- Tubos de acero inoxidable (L máx. 3000 mm)
Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0493 Tubos redondos y tubos cuadrados

183 kB

Planos (vista completa)

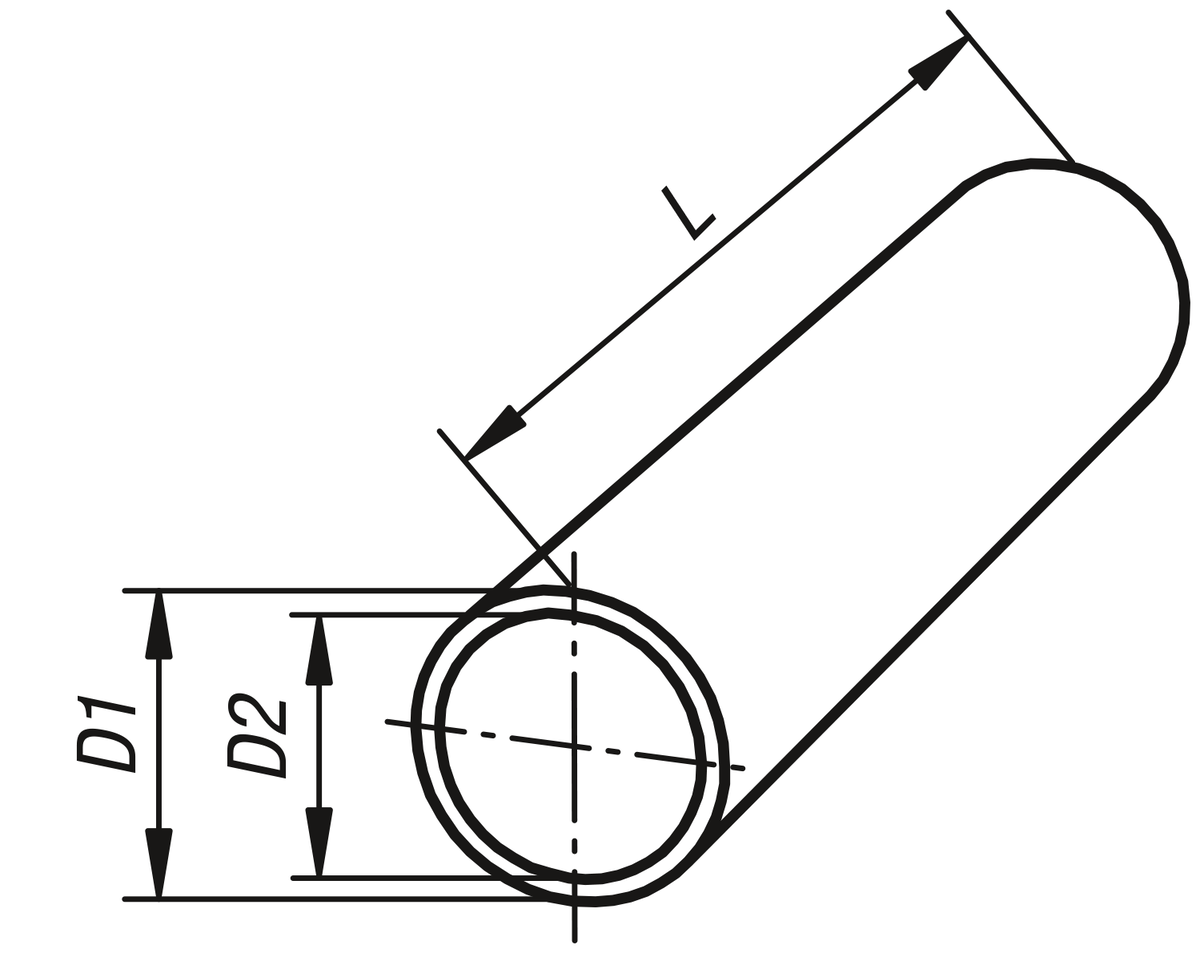

Tubos redondos

Más información

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Denominación	D1	D2	L	Precio
K0493.0112X500	acero	Ø12 x 1,5	12 ±0,1	9	500	A petición
K0493.0112X1000	acero	Ø12 x 1,5	12 ±0,1	9	1000	A petición
K0493.0112X2000	acero	Ø12 x 1,5	12 ±0,1	9	2000	A petición
K0493.0114X500	acero	Ø14 x 1,5	14 ±0,1	11	500	A petición
K0493.0114X1000	acero	Ø14 x 1,5	14 ±0,1	11	1000	A petición
K0493.0114X2000	acero	Ø14 x 1,5	14 ±0,1	11	2000	A petición
K0493.0115X500	acero	Ø15 x 1,5	15 ±0,1	12	500	A petición
K0493.0115X1000	acero	Ø15 x 1,5	15 ±0,1	12	1000	A petición
K0493.0115X2000	acero	Ø15 x 1,5	15 ±0,1	12	2000	A petición
K0493.0116X500	acero	Ø16 x 1,5	16 ±0,1	13	500	A petición
K0493.0116X1000	acero	Ø16 x 1,5	16 ±0,1	13	1000	A petición
K0493.0116X2000	acero	Ø16 x 1,5	16 ±0,1	13	2000	A petición
K0493.0118X500	acero	Ø18 x 1,5	18 ±0,1	15	500	A petición
K0493.0118X1000	acero	Ø18 x 1,5	18 ±0,1	15	1000	A petición
K0493.0118X2000	acero	Ø18 x 1,5	18 ±0,1	15	2000	A petición
K0493.0120X500	acero	Ø20 x 2	20 ±0,1	16	500	A petición
K0493.0120X1000	acero	Ø20 x 2	20 ±0,1	16	1000	A petición
K0493.0120X2000	acero	Ø20 x 2	20 ±0,1	16	2000	A petición
K0493.0125X500	acero	Ø25 x 2	25 ±0,1	21	500	A petición
K0493.0125X1000	acero	Ø25 x 2	25 ±0,1	21	1000	A petición
K0493.0125X2000	acero	Ø25 x 2	25 ±0,1	21	2000	A petición
K0493.0130X500	acero	Ø30 x 2	30 ±0,1	26	500	A petición
K0493.0130X1000	acero	Ø30 x 2	30 ±0,1	26	1000	A petición
K0493.0130X2000	acero	Ø30 x 2	30 ±0,1	26	2000	A petición
K0493.0140X500	acero	Ø40 x 4	40 ±0,15	32	500	A petición
K0493.0140X1000	acero	Ø40 x 4	40 ±0,15	32	1000	A petición
K0493.0140X2000	acero	Ø40 x 4	40 ±0,15	32	2000	A petición
K0493.0150X500	acero	Ø50 x 4	50 ±0,2	42	500	A petición
K0493.0150X1000	acero	Ø50 x 4	50 ±0,2	42	1000	A petición
K0493.0150X2000	acero	Ø50 x 4	50 ±0,2	42	2000	A petición
K0493.0220X500	aluminio	Ø20 x 3	20 ±0,1	14	500	A petición
K0493.0220X1000	aluminio	Ø20 x 3	20 ±0,1	14	1000	A petición
K0493.0220X2000	aluminio	Ø20 x 3	20 ±0,1	14	2000	A petición
K0493.0230X500	aluminio	Ø30 x 2	30 ±0,1	26	500	A petición
K0493.0230X1000	aluminio	Ø30 x 2	30 ±0,1	26	1000	A petición
K0493.0230X2000	aluminio	Ø30 x 2	30 ±0,1	26	2000	A petición
K0493.0240X500	aluminio	Ø40 x 3	40 ±0,15	34	500	A petición
K0493.0240X1000	aluminio	Ø40 x 3	40 ±0,15	34	1000	A petición
K0493.0240X2000	aluminio	Ø40 x 3	40 ±0,15	34	2000	A petición
K0493.0250X500	aluminio	Ø50 x 3	50 ±0,2	44	500	A petición
K0493.0250X1000	aluminio	Ø50 x 3	50 ±0,2	44	1000	A petición
K0493.0250X2000	aluminio	Ø50 x 3	50 ±0,2	44	2000	A petición

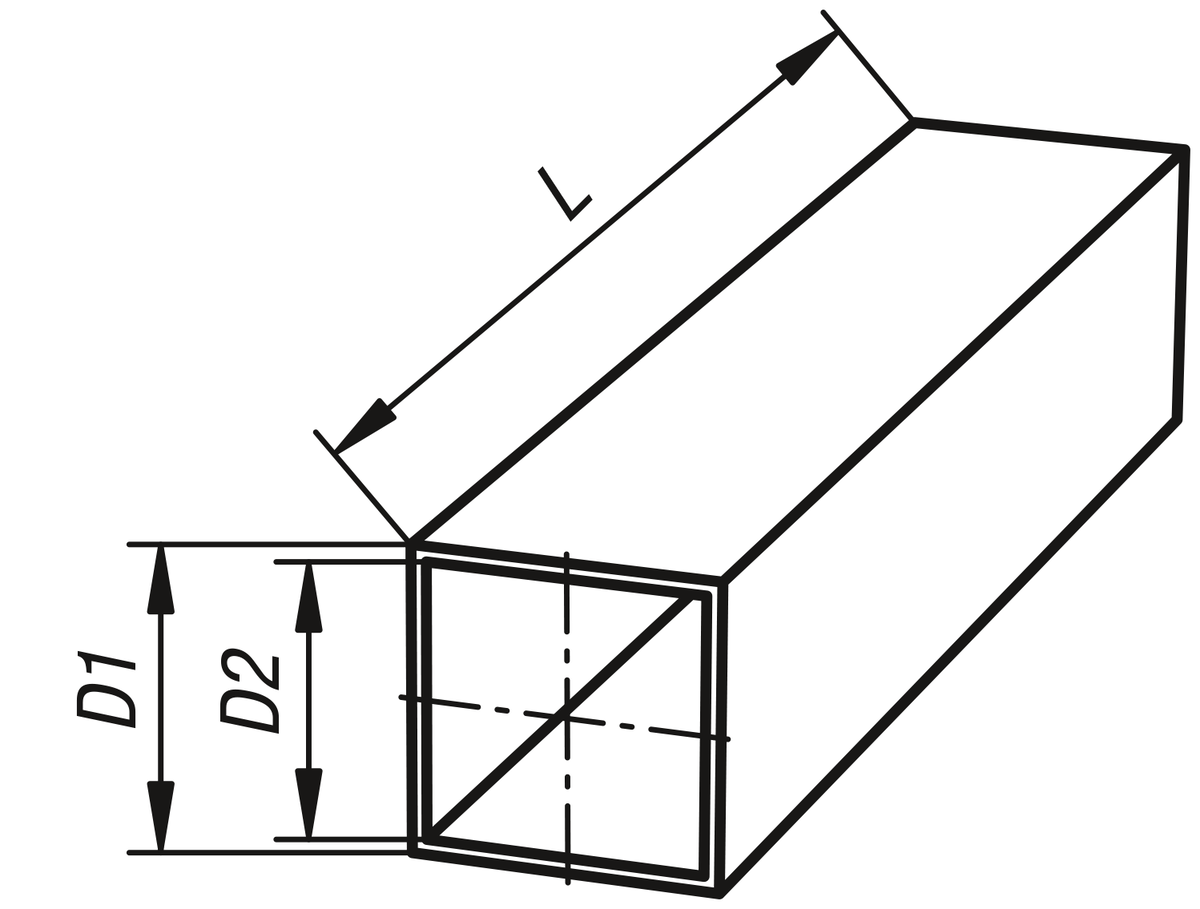

Tubos cuadrados

Más información

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Denominación	D1	D2	L	Precio
K0493.4120X500	acero	20 x 20 x 1	20 ±0,3	18	500	A petición
K0493.4120X1000	acero	20 x 20 x 1	20 ±0,3	18	1000	A petición
K0493.4120X2000	acero	20 x 20 x 1	20 ±0,3	18	2000	A petición
K0493.4125X500	acero	25 x 25 x 1,5	25 ±0,3	22	500	A petición
K0493.4125X1000	acero	25 x 25 x 1,5	25 ±0,3	22	1000	A petición
K0493.4125X2000	acero	25 x 25 x 1,5	25 ±0,3	22	2000	A petición
K0493.4130X500	acero	30 x 30 x 2	30 ±0,3	26	500	A petición
K0493.4130X1000	acero	30 x 30 x 2	30 ±0,3	26	1000	A petición
K0493.4130X2000	acero	30 x 30 x 2	30 ±0,3	26	2000	A petición
K0493.4140X500	acero	40 x 40 x 3	40 ±0,4	34	500	A petición
K0493.4140X1000	acero	40 x 40 x 3	40 ±0,4	34	1000	A petición
K0493.4140X2000	acero	40 x 40 x 3	40 ±0,4	34	2000	A petición
K0493.4210X500	aluminio	10 x 10	10*	-	500	A petición
K0493.4210X1000	aluminio	10 x 10	10*	-	1000	A petición
K0493.4210X2000	aluminio	10 x 10	10*	-	2000	A petición
K0493.4220X500	aluminio	20 x 20 x 1,5	20 ±0,2	17	500	A petición
K0493.4220X1000	aluminio	20 x 20 x 1,5	20 ±0,2	17	1000	A petición
K0493.4220X2000	aluminio	20 x 20 x 1,5	20 ±0,2	17	2000	A petición
K0493.4230X500	aluminio	30 x 30 x 2	30 ±0,2	26	500	A petición
K0493.4230X1000	aluminio	30 x 30 x 2	30 ±0,2	26	1000	A petición
K0493.4230X2000	aluminio	30 x 30 x 2	30 ±0,2	26	2000	A petición
K0493.4240X500	aluminio	40 x 40 x 4	40 ±0,3	32	500	A petición
K0493.4240X1000	aluminio	40 x 40 x 4	40 ±0,3	32	1000	A petición
K0493.4240X2000	aluminio	40 x 40 x 4	40 ±0,3	32	2000	A petición
