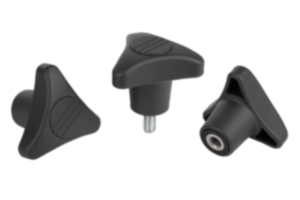

Empuñadura de estrella de tres picos

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras, botones
    - Empuñadura de estrella de tres picos

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Empuñadura de termoplástico reforzado con perlas de vidrio.
Cubierta de termoplástico.
Partes de acero con clase de resistencia 5.8.Versión:Empuñadura y tapa gris antracita (RAL 7021).
Partes de acero cromadas en azul.A petición:Otras longitudes de tornillo y colores.
Partes de acero de acero inoxidable.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1020 Empuñadura de estrella de tres picos

152 kB

Planos (vista completa)

Empuñaduras de estrella de tres picos, rosca interior

Más información

Planos

Empuñaduras de estrella de tres picos, rosca interior

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	H	H1	T	Precio
K1020.18008	K	M8	80	29,2	53,5	31	17	A petición
K1020.18010	K	M10	80	29,2	53,5	31	17	A petición
K1020.18012	K	M12	80	29,2	53,5	31	17	A petición

Empuñaduras de estrella de tres picos, rosca exterior

Más información

Planos

Empuñaduras de estrella de tres picos, rosca exterior

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	H	H1	L	Precio
K1020.18008X15	L	M8	80	29,2	53,5	31	15	A petición
K1020.18008X20	L	M8	80	29,2	53,5	31	20	A petición
K1020.18008X30	L	M8	80	29,2	53,5	31	30	A petición
K1020.18008X40	L	M8	80	29,2	53,5	31	40	A petición
K1020.18008X50	L	M8	80	29,2	53,5	31	50	A petición
K1020.18010X15	L	M10	80	29,2	53,5	31	15	A petición
K1020.18010X20	L	M10	80	29,2	53,5	31	20	A petición
K1020.18010X30	L	M10	80	29,2	53,5	31	30	A petición
K1020.18010X40	L	M10	80	29,2	53,5	31	40	A petición
K1020.18010X50	L	M10	80	29,2	53,5	31	50	A petición
K1020.18012X15	L	M12	80	29,2	53,5	31	15	A petición
K1020.18012X20	L	M12	80	29,2	53,5	31	20	A petición
K1020.18012X30	L	M12	80	29,2	53,5	31	30	A petición
K1020.18012X40	L	M12	80	29,2	53,5	31	40	A petición
K1020.18012X50	L	M12	80	29,2	53,5	31	50	A petición
