Empuñaduras de sujeción altas

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras, botones
    - Empuñaduras de sujeción altas

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

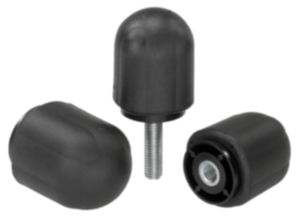

DescripciónDescripción del producto:Las empuñaduras de sujeción destacan por su extraordinaria forma. Gracias a la estructura elevada, también se pueden alcanzar grandes fuerzas de sujeción.Material, versión:Cuerpo base de termoplástico duro, negro.
Revestimiento de termoplástico blando, negro.
Rosca interior de latón.
Rosca exterior de acero con clase de resistencia 5.8 cincado.Indicación:Las empuñaduras de sujeción SYMPA TOUCH están disponibles en 2 modelos con rosca interior y exterior.A petición:Otras roscas exteriores, longitudes de tornillo, versiones y colores.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0280 Empuñaduras de sujeción altas

201 kB

Planos (vista completa)

Empuñaduras de sujeción altas con rosca interior

Más información

Planos

Empuñaduras de sujeción altas con rosca interior

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	H	H1	T	Precio
K0280.4206	K	M6	42,7	34	55,6	4,8	12,5	A petición
K0280.4208	K	M8	42,7	34	55,6	4,8	12,5	A petición
K0280.4210	K	M10	42,7	34	55,6	4,8	12,5	A petición
K0280.4212	K	M12	42,7	34	55,6	4,8	12,5	A petición
K0280.4706	K	M6	47,8	38,1	62,2	5,6	12,5	A petición
K0280.4708	K	M8	47,8	38,1	62,2	5,6	12,5	A petición
K0280.4710	K	M10	47,8	38,1	62,2	5,6	12,5	A petición
K0280.4712	K	M12	47,8	38,1	62,2	5,6	12,5	A petición

Empuñaduras de sujeción altas con rosca exterior

Más información

Planos

Empuñaduras de sujeción altas con rosca exterior

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	H	H1	L	Precio
K0280.4206X15	L	M6	42,7	34	55,6	4,8	15	A petición
K0280.4206X20	L	M6	42,7	34	55,6	4,8	20	A petición
K0280.4206X25	L	M6	42,7	34	55,6	4,8	25	A petición
K0280.4206X35	L	M6	42,7	34	55,6	4,8	35	A petición
K0280.4208X16	L	M8	42,7	34	55,6	4,8	16	A petición
K0280.4208X25	L	M8	42,7	34	55,6	4,8	25	A petición
K0280.4208X35	L	M8	42,7	34	55,6	4,8	35	A petición
K0280.4210X20	L	M10	42,7	34	55,6	4,8	20	A petición
K0280.4210X30	L	M10	42,7	34	55,6	4,8	30	A petición
K0280.4210X40	L	M10	42,7	34	55,6	4,8	40	A petición
K0280.4210X50	L	M10	42,7	34	55,6	4,8	50	A petición
K0280.4706X20	L	M6	47,8	38,1	62,2	5,6	20	A petición
K0280.4706X35	L	M6	47,8	38,1	62,2	5,6	35	A petición
K0280.4708X35	L	M8	47,8	38,1	62,2	5,6	35	A petición
K0280.4710X40	L	M10	47,8	38,1	62,2	5,6	40	A petición
K0280.4710X50	L	M10	47,8	38,1	62,2	5,6	50	A petición
