K0145

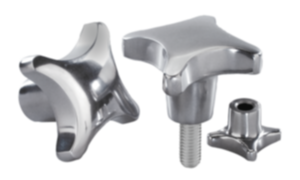

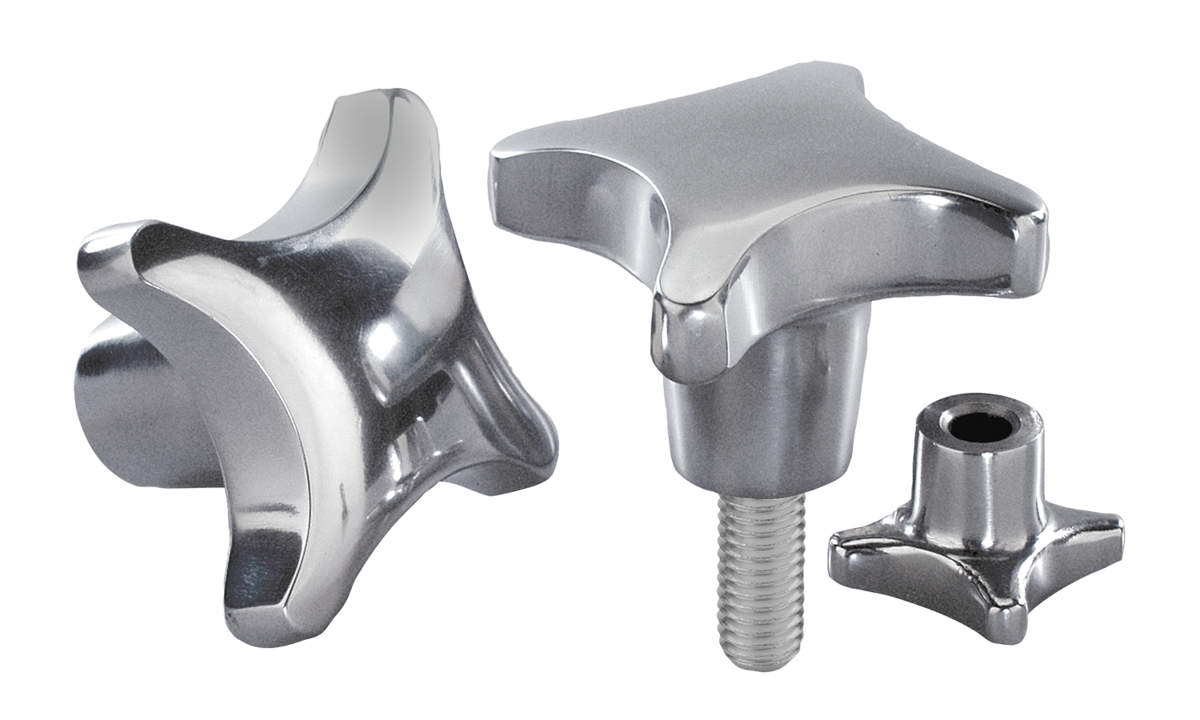

Empuñaduras en cruz similares a DIN 6335 de aluminio

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras, botones
    - Empuñaduras en cruz similares a DIN 6335 de aluminio

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Aluminio.
Tornillo prisionero de acero inoxidable 1.4305.
Pasador transversal de acero inoxidable 1.4310.

Versión:Rectificado por vibración o rectificado y pulido.
Tornillo prisionero y pasador transversal con acabado natural.A petición:Empuñaduras en cruz como pieza bruta (no rectificado por vibración).Indicación sobre el dibujo:

Forma A: Pieza bruta
Forma B: Perforación continua
Forma C: Agujero ciego
Forma D: Rosca taladrada
Forma E: Agujero ciego roscado
Forma L: Con rosca exterior

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0145 Empuñaduras en cruz similares a DIN 6335 de aluminio

187 kB

Planos (vista completa)

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma A, pieza bruta

Más información

Planos

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma A, pieza bruta

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D1	D2	H	H3	Precio
K0145.104008	A	rectificado por vibración	40	14	26	14	A petición
K0145.105010	A	rectificado por vibración	50	18	34	20	A petición
K0145.106312	A	rectificado por vibración	63	25	42	25	A petición
K0145.108016	A	rectificado por vibración	80	25	52	30	A petición

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma B, perforación continua

Más información

Planos

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma B, perforación continua

Selección/filtro de artículos

Referencia	Forma	Superficie	D1	D	D2	H	Precio
K0145.2080162	B	pulido	80	16	25	50	A petición
K0145.2040082	B	pulido	40	8	14	25	A petición
K0145.2050102	B	pulido	50	10	18	32	A petición
K0145.2063122	B	pulido	63	12	25	40	A petición
K0145.205010	B	rectificado por vibración	50	10	18	32	A petición
K0145.206312	B	rectificado por vibración	63	12	25	40	A petición
K0145.204008	B	rectificado por vibración	40	8	14	25	A petición
K0145.208016	B	rectificado por vibración	80	16	25	50	A petición

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma C, agujero ciego

Más información

Planos

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma C, agujero ciego

Selección/filtro de artículos

Referencia	Forma	Superficie	D	D1	D2	H	T	T1	Precio
K0145.3080162	C	pulido	16	80	25	50	28	32	A petición
K0145.3040082	C	pulido	8	40	14	25	15	18	A petición
K0145.3050102	C	pulido	10	50	18	32	18	21	A petición
K0145.3063122	C	pulido	12	63	25	40	22	25	A petición
K0145.305010	C	rectificado por vibración	10	50	18	32	18	21	A petición
K0145.306312	C	rectificado por vibración	12	63	25	40	22	25	A petición
K0145.304008	C	rectificado por vibración	8	40	14	25	15	18	A petición
K0145.308016	C	rectificado por vibración	16	80	25	50	28	32	A petición

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma D, rosca taladrada

Más información

Planos

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma D, rosca taladrada

Selección/filtro de artículos

Referencia	Forma	Superficie	D	D1	D2	D6	H	T	Precio
K0145.404008	D	rectificado por vibración	M8	40	14	8,4	25	15	A petición
K0145.405010	D	rectificado por vibración	M10	50	18	10,5	32	18	A petición
K0145.406312	D	rectificado por vibración	M12	63	25	13	40	22	A petición
K0145.408016	D	rectificado por vibración	M16	80	25	17	50	28	A petición
K0145.4040082	D	pulido	M8	40	14	8,4	25	15	A petición
K0145.4050102	D	pulido	M10	50	18	10,5	32	18	A petición
K0145.4063122	D	pulido	M12	63	25	13	40	22	A petición
K0145.4080162	D	pulido	M16	80	25	17	50	28	A petición

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma E, agujero ciego roscado

Más información

Planos

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma E, agujero ciego roscado

Selección/filtro de artículos

Referencia	Forma	Superficie	D	D1	D2	H	T	T1	Precio
K0145.504008	E	rectificado por vibración	M8	40	14	25	15	18	A petición
K0145.505010	E	rectificado por vibración	M10	50	18	32	18	21	A petición
K0145.506312	E	rectificado por vibración	M12	63	25	40	22	25	A petición
K0145.508016	E	rectificado por vibración	M16	80	25	50	28	32	A petición
K0145.5040082	E	pulido	M8	40	14	25	15	18	A petición
K0145.5050102	E	pulido	M10	50	18	32	18	21	A petición
K0145.5063122	E	pulido	M12	63	25	40	22	25	A petición
K0145.5080162	E	pulido	M16	80	25	50	28	32	A petición

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma L, con rosca exterior

Más información

Planos

Empuñaduras en cruz similares a DIN 6335 de aluminio, forma L, con rosca exterior

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D	D1	D2	H	L	Precio
K0145.604008X20	L	rectificado por vibración	M8	40	14	25	20	A petición
K0145.604008X25	L	rectificado por vibración	M8	40	14	25	25	A petición
K0145.604008X30	L	rectificado por vibración	M8	40	14	25	30	A petición
K0145.604008X40	L	rectificado por vibración	M8	40	14	25	40	A petición
K0145.604008X50	L	rectificado por vibración	M8	40	14	25	50	A petición
K0145.605010X20	L	rectificado por vibración	M10	50	18	32	20	A petición
K0145.605010X25	L	rectificado por vibración	M10	50	18	32	25	A petición
K0145.605010X30	L	rectificado por vibración	M10	50	18	32	30	A petición
K0145.605010X40	L	rectificado por vibración	M10	50	18	32	40	A petición
K0145.605010X50	L	rectificado por vibración	M10	50	18	32	50	A petición
K0145.606312X20	L	rectificado por vibración	M12	63	25	40	20	A petición
K0145.606312X30	L	rectificado por vibración	M12	63	25	40	30	A petición
K0145.606312X40	L	rectificado por vibración	M12	63	25	40	40	A petición
K0145.606312X50	L	rectificado por vibración	M12	63	25	40	50	A petición
