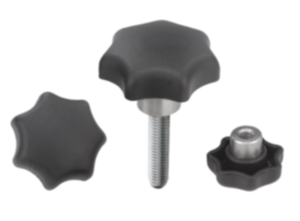

Empuñaduras en estrella con casquillo de acero saliente

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras, botones
    - Empuñaduras en estrella con casquillo de acero saliente

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Termoplástico, negro.
Partes de acero con clase de resistencia 5.8 o acero inoxidable 1.4305.

Versión:Partes de acero cromadas en azul o de acero inoxidable con acabado natural.Indicación:Las empuñaduras en estrella con casquillo de acero saliente en la versión de agujero ciego o rosca interior son especialmente adecuadas para uniones con espiga transversal.Indicación sobre el dibujo:

Forma H: casquillo con agujero ciego
Forma K: casquillo roscado
Forma L: rosca exterior

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0153 Empuñaduras en estrella con casquillo de acero saliente

166 kB

Planos (vista completa)

Empuñaduras en estrella, forma H, con casquillo de acero saliente con agujero ciego

Más información

Planos

Empuñaduras en estrella, forma H, con casquillo de acero saliente con agujero ciego

Selección/filtro de artículos

Referencia	Forma	Material del componente	D	D1	D2	H	H2	H3	T	Precio
K0153.105	H	acero	5	25	10	17	9	7	9,5	A petición
K0153.106	H	acero	6	32	13,5	21	11	9,5	12,5	A petición
K0153.1061	H	acero	6	40	13,5	25	13	10	12,5	A petición
K0153.108	H	acero	8	40	13,5	25	13	10	12,5	A petición
K0153.1081	H	acero	8	50	19	32	17	12	19,5	A petición
K0153.110	H	acero	10	50	19	32	17	12	19,5	A petición
K0153.1101	H	acero	10	63	19	37	18	12	19,5	A petición
K0153.112	H	acero	12	63	19	37	18	12	19,5	A petición
K0153.116	H	acero	16	63	23	40	21	15	24,5	A petición

Empuñaduras en estrella, forma K, con casquillo roscado saliente de acero

Más información

Planos

Empuñaduras en estrella, forma K, con casquillo roscado saliente de acero

Selección/filtro de artículos

Referencia	Forma	Material del componente	D	D1	D2	H	H2	H3	T	Precio
K0153.205	K	acero	M5	25	10	17	9	7	9	A petición
K0153.206	K	acero	M6	32	13,5	21	11	9,5	12	A petición
K0153.2061	K	acero	M6	40	13,5	25	13	10	12	A petición
K0153.208	K	acero	M8	40	13,5	25	13	10	12	A petición
K0153.2081	K	acero	M8	50	19	32	17	12	17	A petición
K0153.210	K	acero	M10	50	19	32	17	12	17	A petición
K0153.2101	K	acero	M10	63	19	37	18	12	17	A petición
K0153.212	K	acero	M12	63	19	37	18	12	17	A petición
K0153.216	K	acero	M16	63	23	40	21	15	23	A petición
K0153.305	K	acero inoxidable	M5	25	10	17	9	7	9	A petición
K0153.306	K	acero inoxidable	M6	32	13,5	21	11	9,5	12	A petición
K0153.3061	K	acero inoxidable	M6	40	13,5	25	13	10	12	A petición
K0153.308	K	acero inoxidable	M8	40	13,5	25	13	10	12	A petición
K0153.3081	K	acero inoxidable	M8	50	19	32	17	12	17	A petición
K0153.310	K	acero inoxidable	M10	50	19	32	17	12	17	A petición
K0153.3101	K	acero inoxidable	M10	63	19	37	18	12	17	A petición
K0153.312	K	acero inoxidable	M12	63	19	37	18	12	17	A petición
K0153.316	K	acero inoxidable	M16	63	23	40	21	15	23	A petición

Empuñaduras en estrella, forma L, con casquillo de acero saliente con rosca exterior

Más información

Planos

Empuñaduras en estrella, forma L, con casquillo de acero saliente con rosca exterior

Selección/filtro de artículos

Referencia	Forma	Material del componente	D	D1	D2	H	H2	H3	L	Precio
K0153.405X10	L	acero	M5	25	10	17	9	7	10	A petición
K0153.405X15	L	acero	M5	25	10	17	9	7	15	A petición
K0153.405X20	L	acero	M5	25	10	17	9	7	20	A petición
K0153.406X10	L	acero	M6	32	13,5	21	11	9,5	10	A petición
K0153.406X15	L	acero	M6	32	13,5	21	11	9,5	15	A petición
K0153.406X20	L	acero	M6	32	13,5	21	11	9,5	20	A petición
K0153.406X25	L	acero	M6	32	13,5	21	11	9,5	25	A petición
K0153.406X30	L	acero	M6	32	13,5	21	11	9,5	30	A petición
K0153.408X15	L	acero	M8	40	13,5	25	13	10	15	A petición
K0153.408X20	L	acero	M8	40	13,5	25	13	10	20	A petición
K0153.408X25	L	acero	M8	40	13,5	25	13	10	25	A petición
K0153.408X30	L	acero	M8	40	13,5	25	13	10	30	A petición
K0153.408X40	L	acero	M8	40	13,5	25	13	10	40	A petición
K0153.408X50	L	acero	M8	40	13,5	25	13	10	50	A petición
K0153.410X20	L	acero	M10	50	19	32	17	12	20	A petición
K0153.410X25	L	acero	M10	50	19	32	17	12	25	A petición
K0153.410X30	L	acero	M10	50	19	32	17	12	30	A petición
K0153.410X40	L	acero	M10	50	19	32	17	12	40	A petición
K0153.410X50	L	acero	M10	50	19	32	17	12	50	A petición
K0153.410X60	L	acero	M10	50	19	32	17	12	60	A petición
K0153.412X20	L	acero	M12	63	19	37	18	12	20	A petición
K0153.412X25	L	acero	M12	63	19	37	18	12	25	A petición
K0153.412X30	L	acero	M12	63	19	37	18	12	30	A petición
K0153.412X40	L	acero	M12	63	19	37	18	12	40	A petición
K0153.412X50	L	acero	M12	63	19	37	18	12	50	A petición
K0153.412X60	L	acero	M12	63	19	37	18	12	60	A petición
K0153.505X10	L	acero inoxidable	M5	25	10	17	9	7	10	A petición
K0153.505X15	L	acero inoxidable	M5	25	10	17	9	7	15	A petición
K0153.505X20	L	acero inoxidable	M5	25	10	17	9	7	20	A petición
K0153.506X10	L	acero inoxidable	M6	32	13,5	21	11	9,5	10	A petición
K0153.506X15	L	acero inoxidable	M6	32	13,5	21	11	9,5	15	A petición
K0153.506X20	L	acero inoxidable	M6	32	13,5	21	11	9,5	20	A petición
K0153.506X25	L	acero inoxidable	M6	32	13,5	21	11	9,5	25	A petición
K0153.506X30	L	acero inoxidable	M6	32	13,5	21	11	9,5	30	A petición
K0153.508X15	L	acero inoxidable	M8	40	13,5	25	13	10	15	A petición
K0153.508X20	L	acero inoxidable	M8	40	13,5	25	13	10	20	A petición
K0153.508X25	L	acero inoxidable	M8	40	13,5	25	13	10	25	A petición
K0153.508X30	L	acero inoxidable	M8	40	13,5	25	13	10	30	A petición
K0153.508X40	L	acero inoxidable	M8	40	13,5	25	13	10	40	A petición
K0153.508X50	L	acero inoxidable	M8	40	13,5	25	13	10	50	A petición
K0153.510X20	L	acero inoxidable	M10	50	19	32	17	12	20	A petición
K0153.510X25	L	acero inoxidable	M10	50	19	32	17	12	25	A petición
K0153.510X30	L	acero inoxidable	M10	50	19	32	17	12	30	A petición
K0153.510X40	L	acero inoxidable	M10	50	19	32	17	12	40	A petición
K0153.510X50	L	acero inoxidable	M10	50	19	32	17	12	50	A petición
K0153.510X60	L	acero inoxidable	M10	50	19	32	17	12	60	A petición
K0153.512X20	L	acero inoxidable	M12	63	19	37	18	12	20	A petición
K0153.512X25	L	acero inoxidable	M12	63	19	37	18	12	25	A petición
K0153.512X30	L	acero inoxidable	M12	63	19	37	18	12	30	A petición
K0153.512X40	L	acero inoxidable	M12	63	19	37	18	12	40	A petición
K0153.512X50	L	acero inoxidable	M12	63	19	37	18	12	50	A petición
K0153.512X60	L	acero inoxidable	M12	63	19	37	18	12	60	A petición
