Grupos de mercancía

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

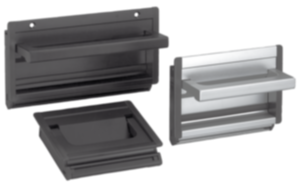

DescripciónMaterial:Empuñadura hueca y empuñadura retráctil de perfil de aluminio.
Tapones terminales de poliamida.
Forma A, fijación mediante perfil de goma.
Forma B, fijación mediante 2 tornillos avellanados de acero.
Versión:Empuñadura hueca y empuñadura abatible tratadas con vidrio, satinadas y de color negro o colores naturales anodizados. Perfil de goma negro. Tornillos de fijación cincados.Indicación:Las empuñaduras abatibles huecas con forma A se pueden montar sin necesidad de tornillos en chapas de 1-2,5 mm de espesor con 2 perfiles de plástico blando.
Las empuñaduras abatibles huecas con forma B también se pueden fijar por fuera con 2 tornillos avellanados.

Dos ranuras en cruz para tornillos M4 permiten una conexión de masa y pueden servir como ayuda de montaje para piezas adicionales.
Montaje:Tras instalar el perfil de goma inferior, se presionan las dos tapas laterales sobre la empuñadura hueca. A continuación, la empuñadura se inserta por debajo de 45° sobre el borde superior de la abertura de montaje y se sostiene contra la pared de la carcasa.
Dependiendo del modelo, se introduce el 2° perfil de goma en la ranura superior o se realiza la fijación mediante 2 tornillos avellanados.
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K0239 Empuñaduras abatibles huecas 203 kB

Planos (vista completa)

Empuñaduras abatibles huecas

Empuñaduras abatibles de perfil, forma A

Más información

Planos

Empuñaduras abatibles de perfil, forma A

Selección/filtro de artículos

ReferenciaColor
del cuerpo de base
FormaFormaHLL1TAbertura de montajeCapacidad
de carga
N
CADAcc.PrecioPedir
K0239.10011Anodizado negroAInsertable9010011519,5107 x 73500 A petición
K0239.11811Anodizado negroAInsertable9011813319,5125 x 73500 A petición
K0239.16711Anodizado negroAInsertable9016718219,5174 x 73500 A petición
K0239.10013Anodizado naturalAInsertable9010011519,5107 x 73500 A petición
K0239.11813Anodizado naturalAInsertable9011813319,5125 x 73500 A petición
K0239.16713Anodizado naturalAInsertable9016718219,5174 x 73500 A petición

Empuñaduras abatibles huecas, forma B

Más información

Planos

Empuñaduras abatibles huecas, forma B

Selección/filtro de artículos

ReferenciaColor
del cuerpo de base
FormaFormaHLL1TAbertura de montajeCapacidad
de carga
N
CADAcc.PrecioPedir
K0239.10021Anodizado negroBAtornillable9010011519,5107 x 73500 A petición
K0239.11821Anodizado negroBAtornillable9011813319,5125 x 73500 A petición
K0239.16721Anodizado negroBAtornillable9016718219,5174 x 73500 A petición
K0239.10023Anodizado naturalBAtornillable9010011519,5107 x 73500 A petición
K0239.11823Anodizado naturalBAtornillable9011813319,5125 x 73500 A petición
K0239.16723Anodizado naturalBAtornillable9016718219,5174 x 73500 A petición
