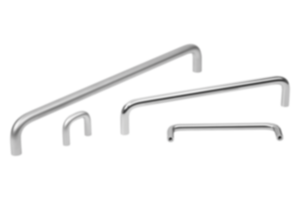

Empuñaduras curvas de acero inoxidable redondas

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras curvas, empuñaduras de tubo, empuñaduras huecas
    - Empuñaduras curvas de acero inoxidable redondas

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero inoxidable 1.4404.

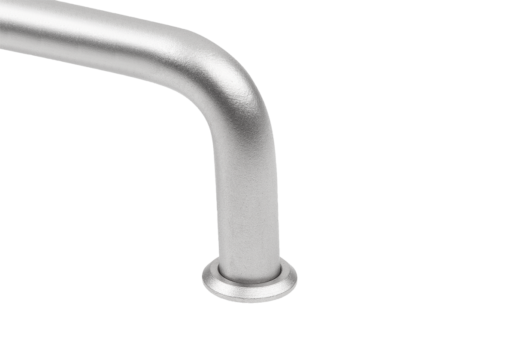

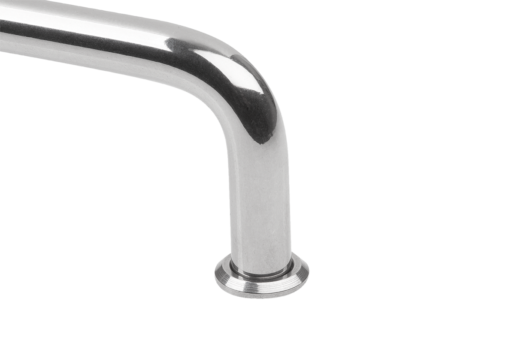

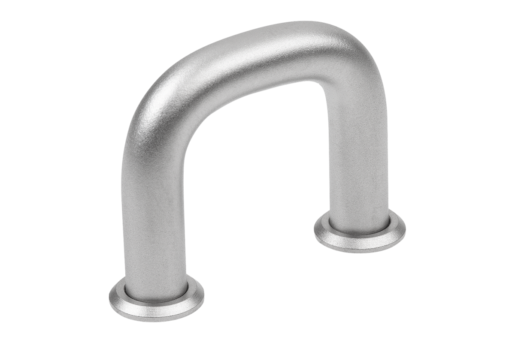

Versión:Pulido o tratado con chorro.Indicación de pedido:Los materiales de fijación y arandelas finales se piden por separado.Accesorios:Arandelas finales K1823.
Arandela K0868.
Arandela K1150.
Tornillo hexagonal K0871.
Tornillo K1796.
Tornillo de cabeza cilíndrica K0869.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1793 Empuñaduras curvas de acero inoxidable redondas

436 kB

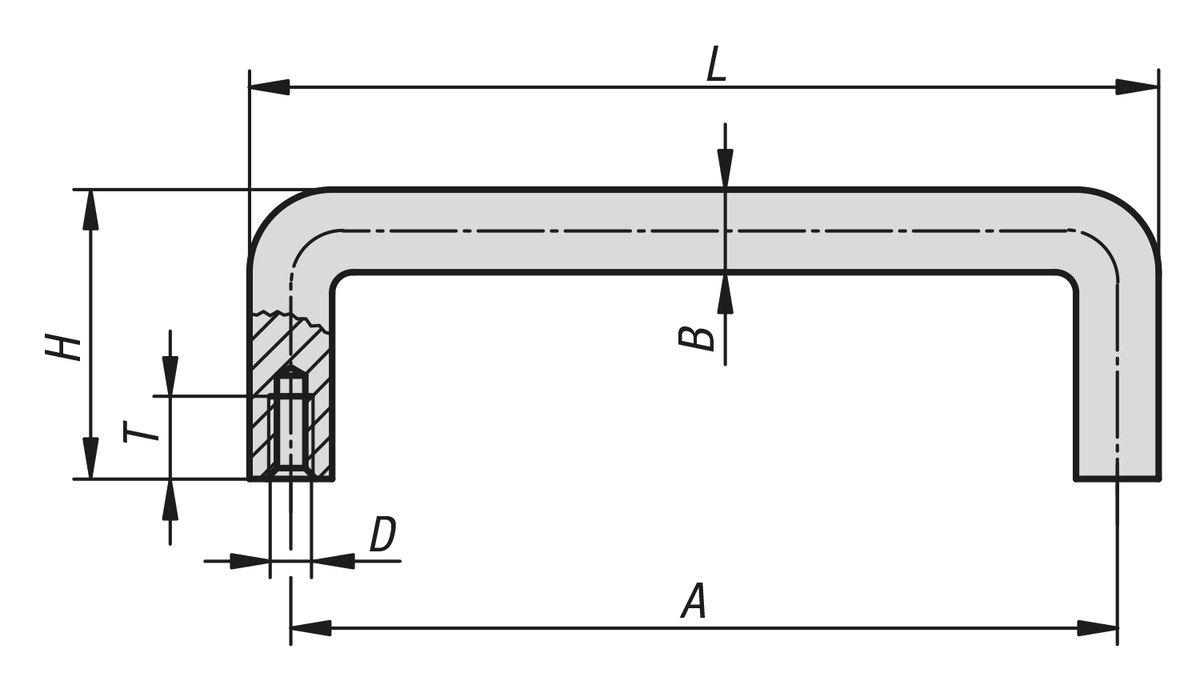

Planos

Selección/filtro de artículos

Referencia	Superficie cuerpo de base	A	B	D	H	T	L	Capacidad de carga N	Precio
K1793.032031	pulido liso	32	5	M3	24	6	37	500	A petición
K1793.042031	pulido liso	42	5	M3	24	6	47	500	A petición
K1793.055031	pulido liso	55	5	M3	24	6	60	500	A petición
K1793.064031	pulido liso	64	5	M3	24	6	69	500	A petición
K1793.076031	pulido liso	76	5	M3	24	6	81	500	A petición
K1793.088031	pulido liso	88	5	M3	24	6	93	500	A petición
K1793.032041	pulido liso	32	8	M4	32	8	40	500	A petición
K1793.042041	pulido liso	42	8	M4	32	8	50	500	A petición
K1793.055041	pulido liso	55	8	M4	32	8	63	500	A petición
K1793.064041	pulido liso	64	8	M4	32	8	72	500	A petición
K1793.076041	pulido liso	76	8	M4	32	8	84	500	A petición
K1793.088041	pulido liso	88	8	M4	32	8	96	500	A petición
K1793.096041	pulido liso	96	8	M4	32	8	104	500	A petición
K1793.098041	pulido liso	98	8	M4	32	8	106	500	A petición
K1793.100041	pulido liso	100	8	M4	32	8	108	500	A petición
K1793.102041	pulido liso	102	8	M4	32	8	110	500	A petición
K1793.120041	pulido liso	120	8	M4	32	8	128	500	A petición
K1793.136041	pulido liso	136	8	M4	32	8	144	500	A petición
K1793.055051	pulido liso	55	10	M5	40	10	65	1000	A petición
K1793.064051	pulido liso	64	10	M5	40	10	74	1000	A petición
K1793.076051	pulido liso	76	10	M5	40	10	86	1000	A petición
K1793.088051	pulido liso	88	10	M5	40	10	98	1000	A petición
K1793.096051	pulido liso	96	10	M5	40	10	106	1000	A petición
K1793.098051	pulido liso	98	10	M5	40	10	108	1000	A petición
K1793.100051	pulido liso	100	10	M5	40	10	110	1000	A petición
K1793.102051	pulido liso	102	10	M5	40	10	112	1000	A petición
K1793.120051	pulido liso	120	10	M5	40	10	130	1000	A petición
K1793.136051	pulido liso	136	10	M5	40	10	146	1000	A petición
K1793.140051	pulido liso	140	10	M5	40	10	150	1000	A petición
K1793.160051	pulido liso	160	10	M5	40	10	170	1000	A petición
K1793.180051	pulido liso	180	10	M5	40	10	190	1000	A petición
K1793.200051	pulido liso	200	10	M5	40	10	210	1000	A petición
K1793.235051	pulido liso	235	10	M5	40	10	245	1000	A petición
K1793.250051	pulido liso	250	10	M5	40	10	260	1000	A petición
K1793.300051	pulido liso	300	10	M5	40	10	310	1000	A petición
K1793.350051	pulido liso	350	10	M5	40	10	360	1000	A petición
K1793.120061	pulido liso	120	12	M6	42	12	132	1000	A petición
K1793.136061	pulido liso	136	12	M6	42	12	148	1000	A petición
K1793.140061	pulido liso	140	12	M6	42	12	152	1000	A petición
K1793.160061	pulido liso	160	12	M6	42	12	172	1000	A petición
K1793.180061	pulido liso	180	12	M6	42	12	192	1000	A petición
K1793.200061	pulido liso	200	12	M6	42	12	212	1000	A petición
K1793.235061	pulido liso	235	12	M6	42	12	247	1000	A petición
K1793.250061	pulido liso	250	12	M6	42	12	262	1000	A petición
K1793.300061	pulido liso	300	12	M6	42	12	312	1000	A petición
K1793.350061	pulido liso	350	12	M6	42	12	362	1000	A petición
K1793.140081	pulido liso	140	16	M8	58	12	156	1000	A petición
K1793.160081	pulido liso	160	16	M8	58	12	176	1000	A petición
K1793.180081	pulido liso	180	16	M8	58	12	196	1000	A petición
K1793.200081	pulido liso	200	16	M8	58	12	216	1000	A petición
K1793.235081	pulido liso	235	16	M8	58	12	251	1000	A petición
K1793.250081	pulido liso	250	16	M8	58	12	266	1000	A petición
K1793.300081	pulido liso	300	16	M8	58	12	316	1000	A petición
K1793.350081	pulido liso	350	16	M8	58	12	366	1000	A petición
K1793.032033	tratado con chorro mate	32	5	M3	24	6	37	500	A petición
K1793.042033	tratado con chorro mate	42	5	M3	24	6	47	500	A petición
K1793.055033	tratado con chorro mate	55	5	M3	24	6	60	500	A petición
K1793.064033	tratado con chorro mate	64	5	M3	24	6	69	500	A petición
K1793.076033	tratado con chorro mate	76	5	M3	24	6	81	500	A petición
K1793.088033	tratado con chorro mate	88	5	M3	24	6	93	500	A petición
K1793.032043	tratado con chorro mate	32	8	M4	32	8	40	500	A petición
K1793.042043	tratado con chorro mate	42	8	M4	32	8	50	500	A petición
K1793.055043	tratado con chorro mate	55	8	M4	32	8	63	500	A petición
K1793.064043	tratado con chorro mate	64	8	M4	32	8	72	500	A petición
K1793.076043	tratado con chorro mate	76	8	M4	32	8	84	500	A petición
K1793.088043	tratado con chorro mate	88	8	M4	32	8	96	500	A petición
K1793.096043	tratado con chorro mate	96	8	M4	32	8	104	500	A petición
K1793.098043	tratado con chorro mate	98	8	M4	32	8	106	500	A petición
K1793.100043	tratado con chorro mate	100	8	M4	32	8	108	500	A petición
K1793.102043	tratado con chorro mate	102	8	M4	32	8	110	500	A petición
K1793.120043	tratado con chorro mate	120	8	M4	32	8	128	500	A petición
K1793.136043	tratado con chorro mate	136	8	M4	32	8	144	500	A petición
K1793.055053	tratado con chorro mate	55	10	M5	40	10	65	1000	A petición
K1793.064053	tratado con chorro mate	64	10	M5	40	10	74	1000	A petición
K1793.076053	tratado con chorro mate	76	10	M5	40	10	86	1000	A petición
K1793.088053	tratado con chorro mate	88	10	M5	40	10	98	1000	A petición
K1793.096053	tratado con chorro mate	96	10	M5	40	10	106	1000	A petición
K1793.098053	tratado con chorro mate	98	10	M5	40	10	108	1000	A petición
K1793.100053	tratado con chorro mate	100	10	M5	40	10	110	1000	A petición
K1793.102053	tratado con chorro mate	102	10	M5	40	10	112	1000	A petición
K1793.120053	tratado con chorro mate	120	10	M5	40	10	130	1000	A petición
K1793.136053	tratado con chorro mate	136	10	M5	40	10	146	1000	A petición
K1793.140053	tratado con chorro mate	140	10	M5	40	10	150	1000	A petición
K1793.160053	tratado con chorro mate	160	10	M5	40	10	170	1000	A petición
K1793.180053	tratado con chorro mate	180	10	M5	40	10	190	1000	A petición
K1793.200053	tratado con chorro mate	200	10	M5	40	10	210	1000	A petición
K1793.235053	tratado con chorro mate	235	10	M5	40	10	245	1000	A petición
K1793.250053	tratado con chorro mate	250	10	M5	40	10	260	1000	A petición
K1793.300053	tratado con chorro mate	300	10	M5	40	10	310	1000	A petición
K1793.350053	tratado con chorro mate	350	10	M5	40	10	360	1000	A petición
K1793.120063	tratado con chorro mate	120	12	M6	42	12	132	1000	A petición
K1793.136063	tratado con chorro mate	136	12	M6	42	12	148	1000	A petición
K1793.140063	tratado con chorro mate	140	12	M6	42	12	152	1000	A petición
K1793.160063	tratado con chorro mate	160	12	M6	42	12	172	1000	A petición
K1793.180063	tratado con chorro mate	180	12	M6	42	12	192	1000	A petición
K1793.200063	tratado con chorro mate	200	12	M6	42	12	212	1000	A petición
K1793.235063	tratado con chorro mate	235	12	M6	42	12	247	1000	A petición
K1793.250063	tratado con chorro mate	250	12	M6	42	12	262	1000	A petición
K1793.300063	tratado con chorro mate	300	12	M6	42	12	312	1000	A petición
K1793.350063	tratado con chorro mate	350	12	M6	42	12	362	1000	A petición
K1793.140083	tratado con chorro mate	140	16	M8	58	12	156	1000	A petición
K1793.160083	tratado con chorro mate	160	16	M8	58	12	176	1000	A petición
K1793.180083	tratado con chorro mate	180	16	M8	58	12	196	1000	A petición
K1793.200083	tratado con chorro mate	200	16	M8	58	12	216	1000	A petición
K1793.235083	tratado con chorro mate	235	16	M8	58	12	251	1000	A petición
K1793.250083	tratado con chorro mate	250	16	M8	58	12	266	1000	A petición
K1793.300083	tratado con chorro mate	300	16	M8	58	12	316	1000	A petición
K1793.350083	tratado con chorro mate	350	16	M8	58	12	366	1000	A petición
