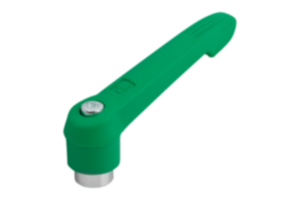

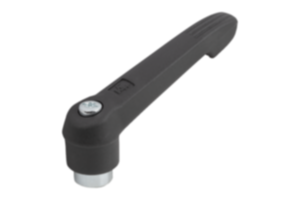

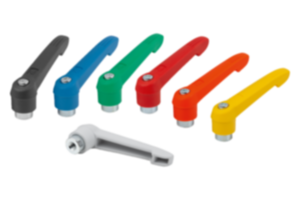

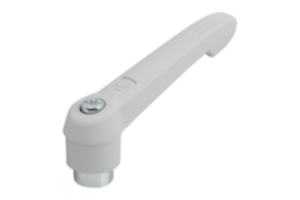

      - Palancas de sujeción de plástico con rosca interior, partes de acero pasivadas en azul

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Empuñaduras de plástico reforzado con fibra de vidrio y anillo dentado de fundición inyectada de cinc.
Partes de acero con clase de resistencia 5.8.Versión:Partes de acero cromadas en azul.A petición:Otras roscas interiores y modelos especiales.
Medida "H1" disponible en otras longitudes con recargo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1660 Palancas de sujeción de plástico con rosca interior, partes de acero pasivadas en azul

667 kB

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
K1660.1041	gris antracita RAL 7021	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.1042	naranja puro RAL 2004	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10416	amarillo colza RAL 1021	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10484	rojo tráfico RAL 3020	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10486	verde señal RAL 6032	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10487	azul tráfico RAL 5017	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10488	gris claro RAL 7035	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.1051	gris antracita RAL 7021	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.1052	naranja puro RAL 2004	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10516	amarillo colza RAL 1021	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10584	rojo tráfico RAL 3020	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10586	verde señal RAL 6032	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10587	azul tráfico RAL 5017	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10588	gris claro RAL 7035	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.1061	gris antracita RAL 7021	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.1062	naranja puro RAL 2004	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10616	amarillo colza RAL 1021	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10684	rojo tráfico RAL 3020	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10686	verde señal RAL 6032	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10687	azul tráfico RAL 5017	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.10688	gris claro RAL 7035	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	A petición
K1660.2061	gris antracita RAL 7021	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.2062	naranja puro RAL 2004	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.20616	amarillo colza RAL 1021	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.20684	rojo tráfico RAL 3020	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.20686	verde señal RAL 6032	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.20687	azul tráfico RAL 5017	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.20688	gris claro RAL 7035	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.2081	gris antracita RAL 7021	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.2082	naranja puro RAL 2004	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.20816	amarillo colza RAL 1021	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.20884	rojo tráfico RAL 3020	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.20886	verde señal RAL 6032	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.20887	azul tráfico RAL 5017	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.20888	gris claro RAL 7035	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	A petición
K1660.3081	gris antracita RAL 7021	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.3082	naranja puro RAL 2004	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.30816	amarillo colza RAL 1021	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.30884	rojo tráfico RAL 3020	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.30886	verde señal RAL 6032	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.30887	azul tráfico RAL 5017	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.30888	gris claro RAL 7035	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.3101	gris antracita RAL 7021	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.3102	naranja puro RAL 2004	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.31016	amarillo colza RAL 1021	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.31084	rojo tráfico RAL 3020	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.31086	verde señal RAL 6032	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.31087	azul tráfico RAL 5017	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.31088	gris claro RAL 7035	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	A petición
K1660.4101	gris antracita RAL 7021	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.4102	naranja puro RAL 2004	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.41016	amarillo colza RAL 1021	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.41084	rojo tráfico RAL 3020	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.41086	verde señal RAL 6032	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.41087	azul tráfico RAL 5017	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.41088	gris claro RAL 7035	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.4121	gris antracita RAL 7021	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.4122	naranja puro RAL 2004	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.41216	amarillo colza RAL 1021	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.41284	rojo tráfico RAL 3020	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.41286	verde señal RAL 6032	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.41287	azul tráfico RAL 5017	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.41288	gris claro RAL 7035	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	A petición
K1660.5121	gris antracita RAL 7021	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.5122	naranja puro RAL 2004	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.51216	amarillo colza RAL 1021	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.51284	rojo tráfico RAL 3020	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.51286	verde señal RAL 6032	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.51287	azul tráfico RAL 5017	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.51288	gris claro RAL 7035	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.5161	gris antracita RAL 7021	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.5162	naranja puro RAL 2004	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.51616	amarillo colza RAL 1021	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.51684	rojo tráfico RAL 3020	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.51686	verde señal RAL 6032	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.51687	azul tráfico RAL 5017	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
K1660.51688	gris claro RAL 7035	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	A petición
