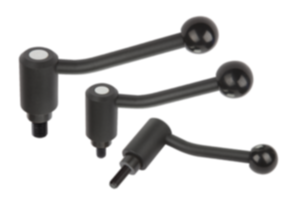

Palanca de sujeción de seguridad con rosca exterior

Volver

Productos
- Elementos de mando | Elementos estándar
  - Palancas de sujeción, palancas tensoras, palancas excéntricas
    - Palancas tensoras
      - Palanca de sujeción de seguridad con rosca exterior

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Partes de acero con clase de resistencia 5.8.

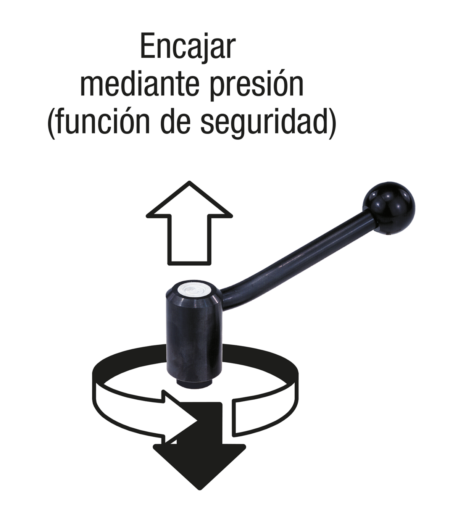

Botón esférico de plástico, negro.Versión:Recubierto con plástico negro con estructura fina.Modo de accionamiento:Para poder accionar las palancas de sujeción de seguridad, deben introducirse en la empuñadura hasta que el dentado esté completamente encajado. En adelante, se pueden tensar o aflojar. Mediante presión del muelle, el bloqueo vuelve a liberarse inmediatamente, de modo que la función de seguridad vuelve a estar disponible. (La empuñadura se puede girar sin esfuerzo.)A petición:Otras roscas exteriores, longitudes de tornillo y modelos especiales.

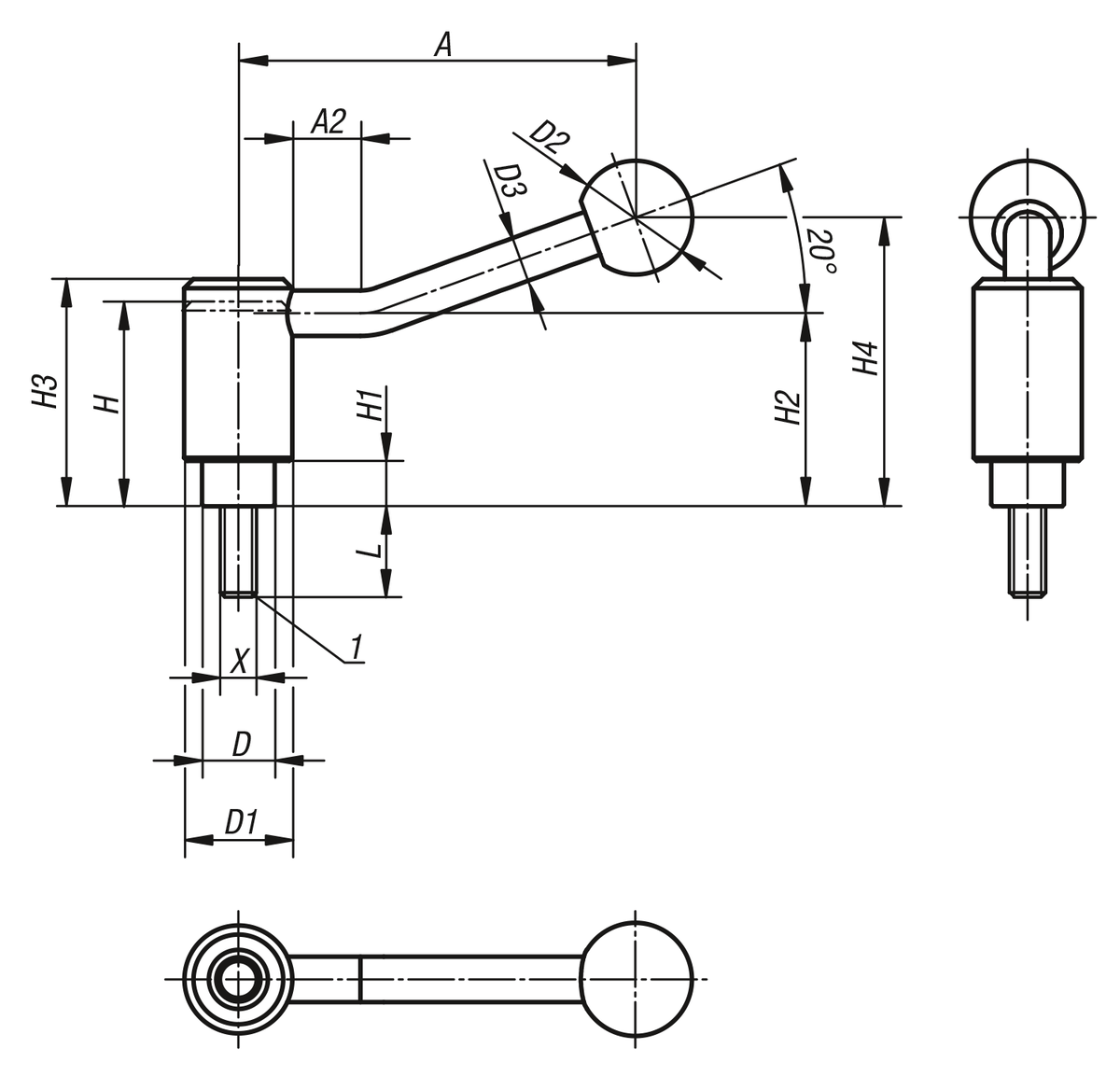

A petición, medidas "H1" y "A" disponibles en otras longitudes con un recargo.Indicación sobre el dibujo:

1) Extremo achaflanado DIN EN ISO 4753

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0112 Palanca de sujeción de seguridad con rosca exterior

261 kB

Planos

Selección/filtro de artículos

Referencia	X	L	A=Longitud de empuñadura	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Número de dientes	Precio
K0112.1108X20	M8	20	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1108X25	M8	25	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1108X30	M8	30	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1108X40	M8	40	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1108X50	M8	50	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1108X60	M8	60	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1110X20	M10	20	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1110X25	M10	25	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1110X30	M10	30	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1110X40	M10	40	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1110X50	M10	50	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1110X60	M10	60	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1112X20	M12	20	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1112X25	M12	25	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1112X30	M12	30	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1112X40	M12	40	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1112X50	M12	50	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1112X60	M12	60	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	A petición
K0112.1212X20	M12	20	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	A petición
K0112.1212X25	M12	25	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	A petición
K0112.1212X30	M12	30	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	A petición
K0112.1212X40	M12	40	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	A petición
K0112.1212X50	M12	50	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	A petición
K0112.1212X60	M12	60	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	A petición
K0112.1312X25	M12	25	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	A petición
K0112.1312X30	M12	30	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	A petición
K0112.1312X40	M12	40	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	A petición
K0112.1312X50	M12	50	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	A petición
K0112.1312X60	M12	60	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	A petición
K0112.1316X25	M16	25	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	A petición
K0112.1316X30	M16	30	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	A petición
K0112.1316X40	M16	40	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	A petición
K0112.1316X50	M16	50	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	A petición
K0112.1316X60	M16	60	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	A petición
