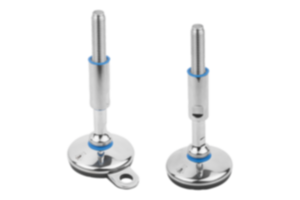

Pies regulables Hygienic DESIGN

Volver

Productos
- Elementos de mando | Elementos estándar
  - Pies regulables
    - Pies regulables Hygienic DESIGN

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Disco de pie y husillo roscado de acero inoxidable 1.4301.
Soporte de goma (NBR) 85 Shore +/-5, homologado FDA.
Junta de goma de silicona, homologado FDA.Versión:Base del pie con un brillo intenso.
Husillo roscado de acabado natural.
Soporte de goma negro.
Junta de goma azul.Indicación:Certificado según 3-A Sanitary Standard.

La alta calidad de la superficie y la junta doble de la rosca y la junta especial en la articulación de husillo del pie de máquina evitan que se adhiera la suciedad y reduce los tiempos de limpieza al mínimo.

El pie de máquina se suministra con un logotipo 3-A.Aplicación:El pie de máquina es especialmente adecuado para máquinas, instalaciones y aparatos en la industria alimentaria, fábrica de cerveza, lechería, industria de bebidas y farmacéutica.Accesorios:Arandela de junta y apoyo Hygienic USIT® K1491.
Tuerca de sombrerete hexagonal con collar K1493.
Cubierta de rosca K1821Indicación sobre el dibujo:

1) Rango de ajuste

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1303 Pies regulables Hygienic DESIGN

278 kB

Instrucciones de montaje para pies articulados Hygienic K1303

851 kB

Limpieza y mantenimiento para pies articulados Hygienic K1303

278 kB

Planos (vista completa)

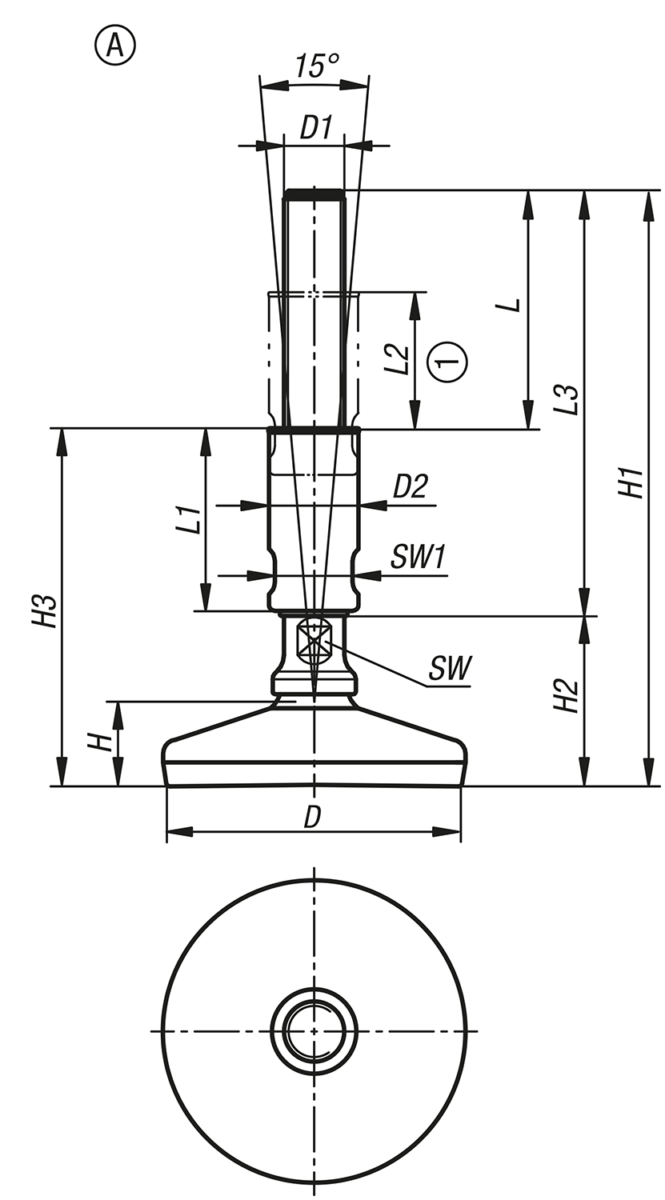

Pies regulables en Hygienic DESIGN, forma A

Más información

Planos

Pies regulables en Hygienic DESIGN, forma A

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	H	H1	H2	H3	L	L1	L2	L3	SW	SW1	Capacidad de carga máx. kN (solo con carga estática)	Precio
K1303.106012X140	A	60	M12	24	23	191	51	112	79	60	45	140	13	20	10	A petición
K1303.106012X190	A	60	M12	24	23	241	51	137	104	85	70	190	13	20	10	A petición
K1303.106016X140	A	60	M16	24	23	191	51	112	79	60	45	140	13	20	10	A petición
K1303.106016X190	A	60	M16	24	23	241	51	137	104	85	70	190	13	20	10	A petición
K1303.108016X140	A	80	M16	24	25	193	53	114	79	60	45	140	13	20	20	A petición
K1303.108016X190	A	80	M16	24	25	243	53	139	104	85	70	190	13	20	20	A petición
K1303.108020X140	A	80	M20	30	25	193	53	114	79	60	45	140	17	26	20	A petición
K1303.108020X190	A	80	M20	30	25	243	53	139	104	85	70	190	17	26	20	A petición
K1303.108024X140	A	80	M24	35	25	193	53	114	79	60	45	140	20	30	20	A petición
K1303.108024X190	A	80	M24	35	25	243	53	139	104	85	70	190	20	30	20	A petición
K1303.110016X140	A	100	M16	24	28	196	56	117	79	60	45	140	13	20	25	A petición
K1303.110016X190	A	100	M16	24	28	246	56	142	104	85	70	190	13	20	25	A petición
K1303.110020X140	A	100	M20	30	28	196	56	117	79	60	45	140	17	26	25	A petición
K1303.110020X190	A	100	M20	30	28	246	56	142	104	85	70	190	17	26	25	A petición
K1303.110024X140	A	100	M24	35	28	196	56	117	79	60	45	140	20	30	25	A petición
K1303.110024X190	A	100	M24	35	28	246	56	142	104	85	70	190	20	30	25	A petición
K1303.112016X140	A	120	M16	24	32	200	60	121	79	60	45	140	13	20	30	A petición
K1303.112016X190	A	120	M16	24	32	250	60	146	104	85	70	190	13	20	30	A petición
K1303.112020X140	A	120	M20	30	32	200	60	121	79	60	45	140	17	26	30	A petición
K1303.112020X190	A	120	M20	30	32	250	60	146	104	85	70	190	17	26	30	A petición
K1303.112024X140	A	120	M24	35	32	200	60	121	79	60	45	140	20	30	30	A petición
K1303.112024X190	A	120	M24	35	32	250	60	146	104	85	70	190	20	30	30	A petición

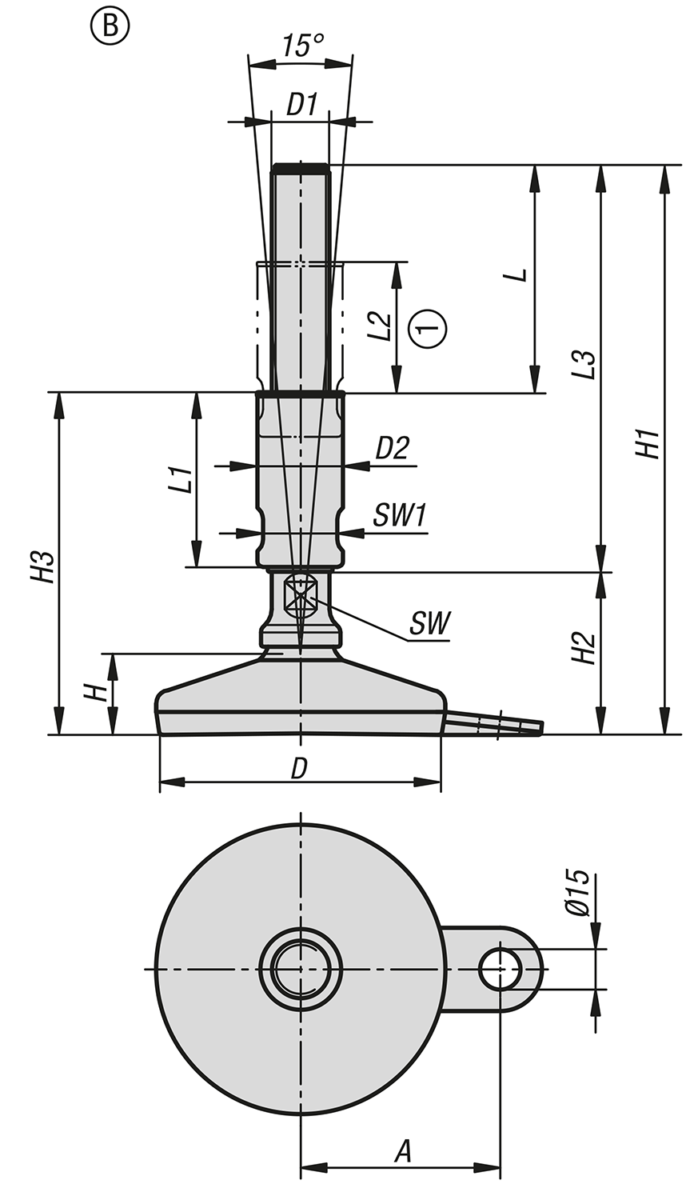

Pies regulables en Hygienic DESIGN, forma B

Más información

Planos

Pies regulables en Hygienic DESIGN, forma B

Selección/filtro de artículos

Referencia	Forma	A	D	D1	D2	H	H1	H2	H3	L	L1	L2	L3	SW	SW1	Capacidad de carga máx. kN (solo con carga estática)	Precio
K1303.206012X140	B	45	60	M12	24	23	191	51	112	79	60	45	140	13	20	10	A petición
K1303.206012X190	B	45	60	M12	24	23	241	51	137	104	85	70	190	13	20	10	A petición
K1303.206016X140	B	45	60	M16	24	23	191	51	112	79	60	45	140	13	20	10	A petición
K1303.206016X190	B	45	60	M16	24	23	241	51	137	104	85	70	190	13	20	10	A petición
K1303.208016X140	B	54	80	M16	24	25	193	53	114	79	60	45	140	13	20	20	A petición
K1303.208016X190	B	54	80	M16	24	25	243	53	139	104	85	70	190	13	20	20	A petición
K1303.208020X140	B	54	80	M20	30	25	193	53	114	79	60	45	140	17	26	20	A petición
K1303.208020X190	B	54	80	M20	30	25	243	53	139	104	85	70	190	17	26	20	A petición
K1303.208024X140	B	54	80	M24	35	25	193	53	114	79	60	45	140	20	30	20	A petición
K1303.208024X190	B	54	80	M24	35	25	243	53	139	104	85	70	190	20	30	20	A petición
K1303.210016X140	B	69	100	M16	24	28	196	56	117	79	60	45	140	13	20	25	A petición
K1303.210016X190	B	69	100	M16	24	28	246	56	142	104	85	70	190	13	20	25	A petición
K1303.210020X140	B	69	100	M20	30	28	196	56	117	79	60	45	140	17	26	25	A petición
K1303.210020X190	B	69	100	M20	30	28	246	56	142	104	85	70	190	17	26	25	A petición
K1303.210024X140	B	69	100	M24	35	28	196	56	117	79	60	45	140	20	30	25	A petición
K1303.210024X190	B	69	100	M24	35	28	246	56	142	104	85	70	190	20	30	25	A petición
