Casquillos receptores de acero inoxidable con sensor de estado para perno de bloqueo de bola con accionamiento giratorio
K1843

Casquillos receptores de acero inoxidable con sensor de estado...

Volver

Descripción del artículo/Imágenes del producto

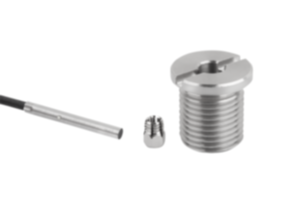

DescripciónDescripción del producto:Los casquillos receptores forman un punto de sujeción para los pernos de bloqueo de bola con accionamiento giratorio en el que pueden bloquearse de forma segura y precisa.

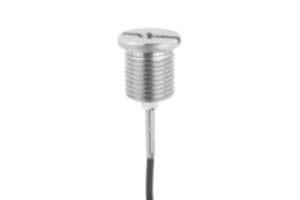

En los casquillos receptores con sensor de estado, hay un sensor de ajuste variable en el casquillo. Este permite consultar de forma electrónica si el perno de bloqueo de bola está bloqueado o no con el accionamiento giratorio.Si se utilizan varios casquillos se puede determinar en cuál de ellos se encuentra el perno de bloqueo de bola.
Material:Casquillo receptor de acero inoxidable 1.4305.
Sensor de acero inoxidable.
Tuerca de fijación de latón.
Versión:Casquillo receptor y sensor de acabado natural.
Tuerca de fijación niquelada.
Indicación:El sensor de estado y la tuerca de fijación se suministran sin montar.
Par de apriete máximo de la tuerca de sujeción: 1,2 Nm.
Datos técnicos:Sensor inductivo:
Circuito de salida: PNP Normalmente abierto (NA)
Tensión de servicio: 10 - 30 V CC
Corriente de servicio: <100 mA
Distancia de conmutación: 1 mm
Frecuencia de conmutación: <3500 Hz
A prueba de cortocircuitos: sí
Protegido contra polaridad inversa: sí
Grado de protección: IP 67
Tipo de conexión: 2 m de cable PVC
Rango de temperatura: -25 °C - +70 °C
Homologación: CE, c-UL-us, EAC

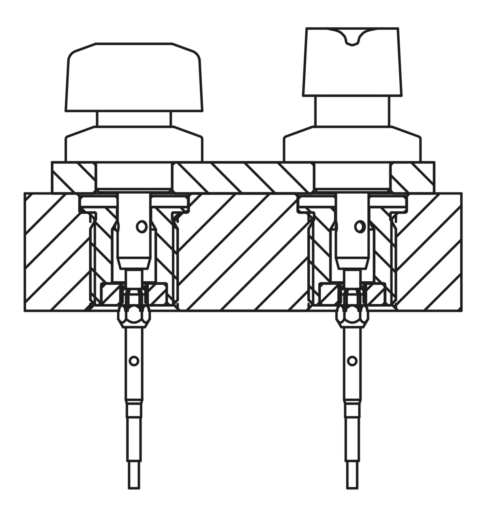

Aplicación:Los casquillos receptores junto con un sensor de estado permiten un control del proceso en función del accionamiento. Además se puede garantizar que la un perno de bloqueo de bola o un perno enchufable se encuentran en la posición deseada.Montaje:El sensor se fija con la tuerca de fijación en el casquillo y se ajusta axialmente. Al apretar la tuerca de ajuste, finalmente se fija el sensor.

El procedimiento detallado se describe en las instrucciones de montaje.

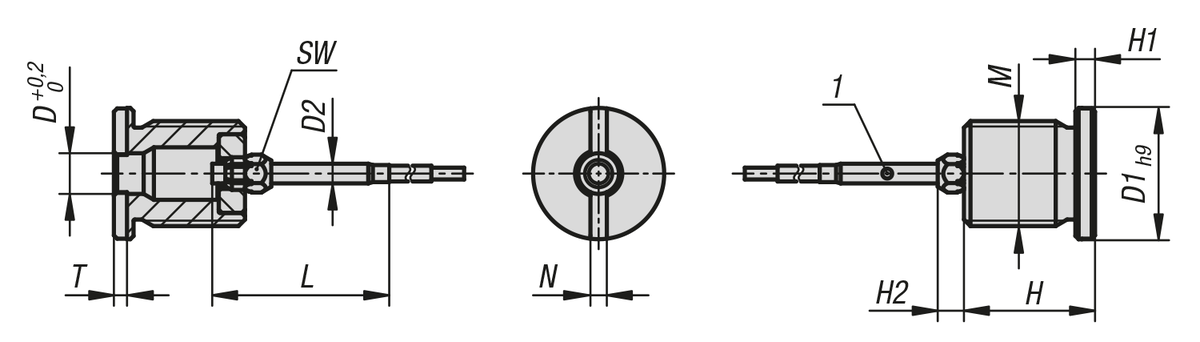

Seguridad:Los casquillos receptores con sensor de estado no son adecuados para garantizar la seguridad de las personas.Indicación sobre el dibujo:
1) LED

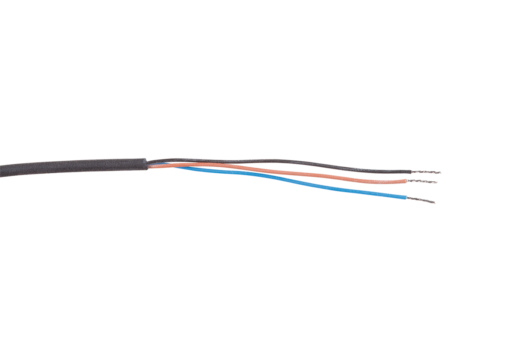

BN = Marrón
BK = Azul
BU = Negro
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K1843 Casquillos receptores de acero inoxidable con sensor de estado para perno de bloqueo de bola con accionamiento giratorio 295 kB
 Instrucciones de montaje 57,5 kB

Planos

Casquillos receptores de acero inoxidable con sensor de estado para perno de bloqueo de bola con accionamiento giratorio

Selección/filtro de artículos

ReferenciaFormaModelo
de forma
D

D1D2MHH1H2LNTSWCADAcc.PrecioPedir
K1843.12061611BCon rosca y collar para perno de bloqueo de bola con funcionamiento de giro.6,2203M16x1,52034272,525 A petición
K1843.12102011BCon rosca y collar para perno de bloqueo de bola con funcionamiento de giro.10,2253M20X1,52334272,525 A petición
