Casquillos receptores de acero inoxidable con sensor de estado
K1841

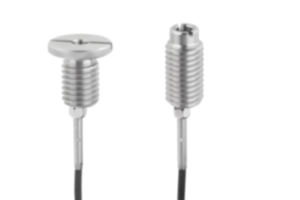

Casquillos receptores de acero inoxidable con sensor de estado

Volver

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónDescripción del producto:Los casquillos receptores forman un punto de sujeción para los pernos de bloqueo de bola o los pernos enchufables, en el que pueden bloquearse de forma segura y precisa.

En los casquillos receptores con sensor de estado, hay un sensor de ajuste variable en el casquillo. Este permite consultar de forma electrónica si un perno se encuentra o no en el casquillo receptor.
Si se usan varios casquillos, se puede determinar en cuál de ellos se encuentra un perno de bloqueo de bola o un perno enchufable.
Material:Casquillo receptor de acero inoxidable 1.4305.
Sensor de acero inoxidable.
Tuerca de fijación de latón.
Versión:Casquillo receptor y sensor de acabado natural.
Tuerca de fijación niquelada.
Indicación:El sensor de estado y la tuerca de fijación se suministran sin montar.
Par de apriete máximo de la tuerca de sujeción: 1,2 Nm.
Datos técnicos:Sensor inductivo:
Circuito de salida: PNP Normalmente abierto (NA)
Tensión de servicio: 10 - 30 V CC
Corriente de servicio: <100 mA
Distancia de conmutación: 1 mm
Frecuencia de conmutación: <3500 Hz
A prueba de cortocircuitos: sí
Protegido contra polaridad inversa: sí
Grado de protección: IP 67
Tipo de conexión: 2 m de cable PVC
Rango de temperatura: -25 °C - +70 °C
Homologación: CE, c-UL-us, EAC

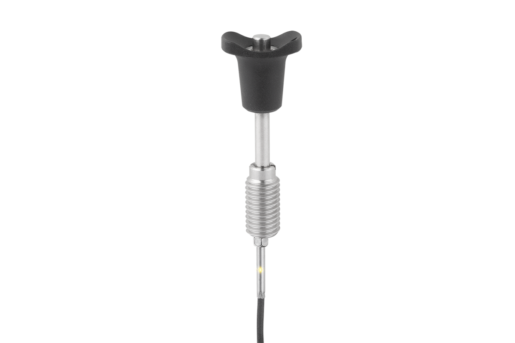

Aplicación:Los casquillos receptores junto con un sensor de estado permiten un control del proceso en función del accionamiento. Además se puede garantizar que la un perno de bloqueo de bola o un perno enchufable se encuentran en la posición deseada.Montaje:El sensor se fija con la tuerca de fijación en el casquillo y se ajusta axialmente. Al apretar la tuerca de ajuste, finalmente se fija el sensor.

El procedimiento detallado se describe en las instrucciones de montaje.

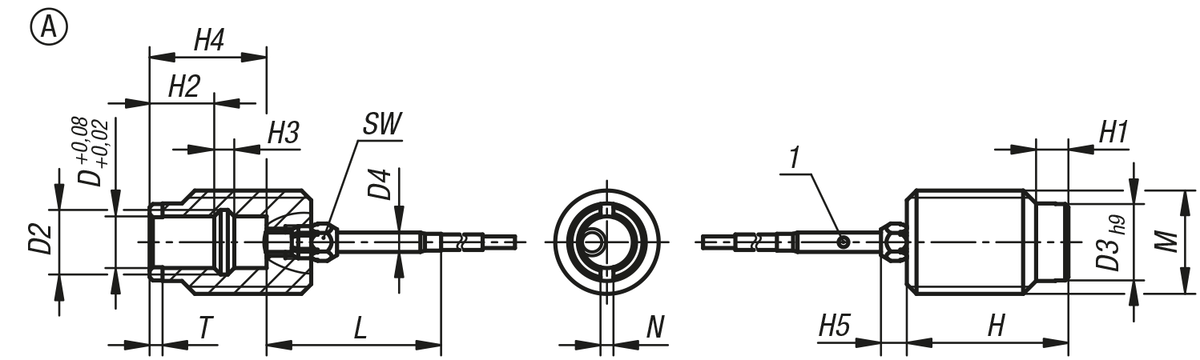

Seguridad:Los casquillos receptores con sensor de estado no son adecuados para garantizar la seguridad de las personas.Indicación sobre el dibujo:
Forma A: Rosca continua

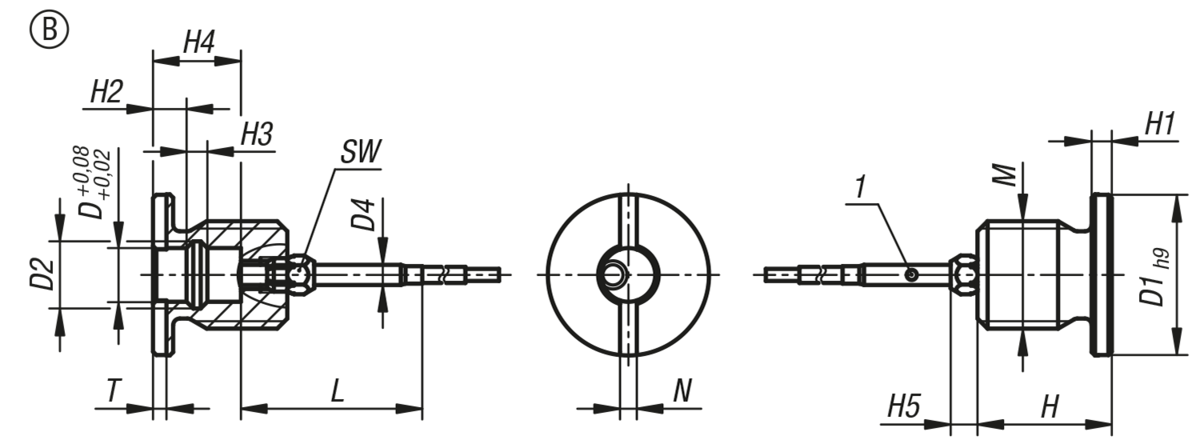

Forma B: Con rosca y collar

1) LED

BN = Marrón
BK = Negro
BU = Azul
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K1841 Casquillos receptores de acero inoxidable con sensor de estado 418 kB
 Instrucciones de montaje 57,5 kB

Planos (vista completa)

Casquillos receptores de acero inoxidable con sensor de estado

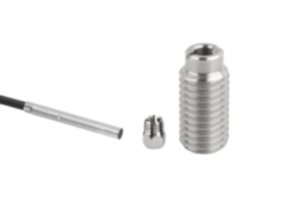

Casquillos receptores de acero inoxidable con sensor de estado, forma A, rosca continua

Más información

Planos

Casquillos receptores de acero inoxidable con sensor de estado, forma A, rosca continua

Selección/filtro de artículos

ReferenciaFormaModelo
de forma
D

D2D3D4HH1H2H3H4H5LMNTSWCADAcc.PrecioPedir
K1841.11051201ARosca continua5693254101,516,2427M121,51,55 A petición
K1841.11061601ARosca continua67,512325510217,1427M16225 A petición
K1841.11081601ARosca continua810123255103,118,1427M16225 A petición
K1841.11102401ARosca continua10131833068417,2427M242,535 A petición
K1841.11122401ARosca continua121518330684,818,2427M242,535 A petición
K1841.11163001ARosca continua162024335811624,2427M302,535 A petición

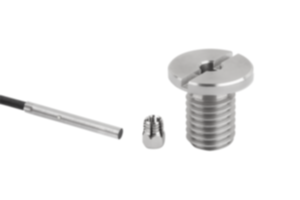

Casquillos receptores de acero inoxidable con sensor de estado, forma B, rosca y collar

Más información

Planos

Casquillos receptores de acero inoxidable con sensor de estado, forma B, rosca y collar

Selección/filtro de artículos

ReferenciaFormaModelo
de forma
D

D1D2D4HH1H2H3H4H5LMNTSWCADAcc.PrecioPedir
K1841.12051201BCon rosca y collar5206320351,511,2427M12225 A petición
K1841.12061601BCon rosca y collar6247,532035212,1427M162,525 A petición
K1841.12081601BCon rosca y collar82410320353,113,1427M162,525 A petición
K1841.12102401BCon rosca y collar103413325510419,2427M242,535 A petición
K1841.12122401BCon rosca y collar1234153255104,820,2427M242,535 A petición
K1841.12163001BCon rosca y collar164020330510623,2427M302,535 A petición
