Casquillos receptores de acero inoxidable para sensor de estado para perno de bloqueo de bola con accionamiento giratorio
K1844

Casquillos receptores de acero inoxidable para sensor de estado...

Volver

Descripción del artículo/Imágenes del producto

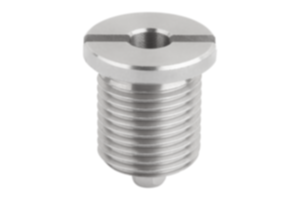

DescripciónDescripción del producto:Los casquillos receptores forman un punto de sujeción para los pernos de bloqueo de bola con accionamiento giratorio en el que pueden bloquearse de forma segura y precisa.

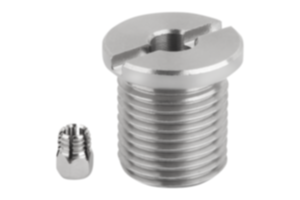

En el caso de los casquillos receptores para sensor de estado, existe una tuerca de fijación para fijar un sensor de Ø3 en el casquillo.
El sensor permite consultar electrónicamente si un perno de bloqueo de bola está bloqueado o no con el accionamiento giratorio.Si se utilizan varios casquillos se puede determinar en cuál de ellos se encuentra el perno de bloqueo de bola.
Material:Casquillo receptor de acero inoxidable 1.4305.
Tuerca de fijación de latón.
Versión:Casquillo receptor de acabado natural.
Tuerca de fijación niquelada.
Indicación:La tuerca de fijación se suministra sin montar.
Par de apriete máximo de la tuerca de sujeción: 1,2 Nm.
Aplicación:Los casquillos receptores junto con un sensor de estado permiten un control del proceso en función del accionamiento. Además se puede garantizar que la un perno de bloqueo de bola o un perno enchufable se encuentran en la posición deseada.Montaje:El sensor se fija con la tuerca de fijación en el casquillo y se ajusta axialmente. Al apretar la tuerca de ajuste, finalmente se fija el sensor.

El procedimiento detallado se describe en las instrucciones de montaje.
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K1844 Casquillos receptores de acero inoxidable para sensor de estado para perno de bloqueo de bola con accionamiento giratorio 478 kB
 Instrucciones de montaje 57,5 kB

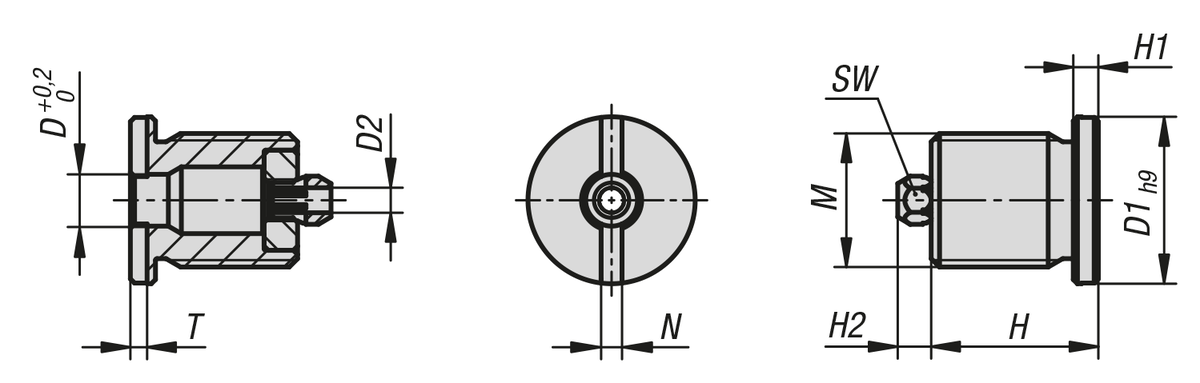

Planos

Casquillos receptores de acero inoxidable para sensor de estado para perno de bloqueo de bola con accionamiento giratorio

Selección/filtro de artículos

ReferenciaFormaModelo
de forma
D

D1D2MHH1H2NTSWCADAcc.PrecioPedir
K1844.1206161BCon rosca y collar para perno de bloqueo de bola con funcionamiento de giro.6,2203M16x1,520342,525 A petición
K1844.1210201BCon rosca y collar para perno de bloqueo de bola con funcionamiento de giro.10,2253M20X1,523342,525 A petición
