Casquillos receptores de acero inoxidable para sensor de estado
K1842

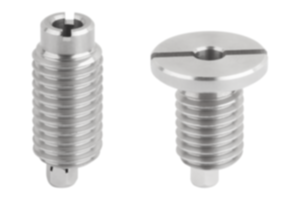

Casquillos receptores de acero inoxidable para sensor de estado

Volver

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónDescripción del producto:Los casquillos receptores forman un punto de sujeción para los pernos de bloqueo de bola o los pernos enchufables, en el que pueden bloquearse de forma segura y precisa.

En el caso de los casquillos receptores para sensor de estado, existe una tuerca de fijación para fijar un sensor de Ø3 en el casquillo. El sensor permite consultar de forma electrónica si un perno se encuentra o no en el casquillo receptor.
Si se usan varios casquillos, se puede determinar en cuál de ellos se encuentra un perno de bloqueo de bola o un perno enchufable.
Material:Casquillo receptor de acero inoxidable 1.4305.
Tuerca de fijación de latón.
Versión:Casquillo receptor de acabado natural.
Tuerca de fijación niquelada.
Indicación:La tuerca de fijación se suministra sin montar.
Par de apriete máximo de la tuerca de sujeción: 1,2 Nm.
Aplicación:Los casquillos receptores junto con un sensor de estado permiten un control del proceso en función del accionamiento. Además se puede garantizar que la un perno de bloqueo de bola o un perno enchufable se encuentran en la posición deseada.Montaje:El sensor se fija con la tuerca de fijación en el casquillo y se ajusta axialmente. Al apretar la tuerca de ajuste, finalmente se fija el sensor.

El procedimiento detallado se describe en las instrucciones de montaje.
Indicación sobre el dibujo:
Forma A: Rosca continua
Forma B: Con rosca y collar
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K1842 Casquillos receptores de acero inoxidable para sensor de estado 511 kB
 Instrucciones de montaje 57,5 kB

Planos (vista completa)

Casquillos receptores de acero inoxidable para sensor de estado

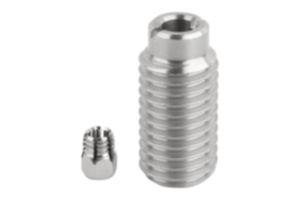

Casquillos receptores de acero inoxidable para sensor de estado, forma A, rosca continua

Más información

Planos

Casquillos receptores de acero inoxidable para sensor de estado, forma A, rosca continua

Selección/filtro de artículos

ReferenciaFormaModelo
de forma
D

D2D3D4HH1H2H3H4H5MNTSWCADAcc.PrecioPedir
K1842.1105120ARosca continua5693254101,516,24M121,51,55 A petición
K1842.1106160ARosca continua67,512325510217,14M16225 A petición
K1842.1108160ARosca continua810123255103,118,14M16225 A petición
K1842.1110240ARosca continua10131833068417,24M242,535 A petición
K1842.1112240ARosca continua121518330684,818,24M242,535 A petición
K1842.1116300ARosca continua162024335811624,24M302,535 A petición

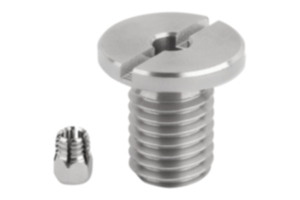

Casquillos receptores de acero inoxidable para sensor de estado, forma B, con rosca y collar

Más información

Planos

Casquillos receptores de acero inoxidable para sensor de estado, forma B, con rosca y collar

Selección/filtro de artículos

ReferenciaFormaModelo
de forma
D

D1D2D4HH1H2H3H4H5MNTSWCADAcc.PrecioPedir
K1842.1205120BCon rosca y collar5206320351,511,24M12225 A petición
K1842.1206160BCon rosca y collar6247,532035212,14M162,525 A petición
K1842.1208160BCon rosca y collar82410320353,113,14M162,525 A petición
K1842.1210240BCon rosca y collar103413325510419,24M242,535 A petición
K1842.1212240BCon rosca y collar1234153255104,820,24M242,535 A petición
K1842.1216300BCon rosca y collar164020330510623,24M302,535 A petición
