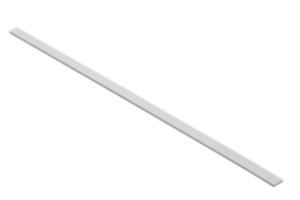

Cinta magnética escala codificada incrementalmente, longitud del polo 5 mm
Descripción del artículo/Imágenes del producto
DescripciónMaterial:Cinta magnética de cinta plástica magnetizada. Cinta portadora de acero inoxidable. Cinta de recubrimiento de acero inoxidable.Versión:Escala codificada incrementalmente. Longitud del polo 5 mm.Indicación:Sencillo montaje adhesivo, se puede autoensamblar. La longitud de cinta necesaria se calcula de la siguiente manera: Recorrido de medición + longitud del sensor "L" + (2 x avance o inercia "B"). L = véase el esquema del sensor utilizado. B = 10 mm (avance e inercia).Datos técnicos:- Coeficiente de expansión (11 ± 1) x 10-6/K (acero para muelles)Rango de temperatura:- Temperatura ambiente -20…70 °C - Temperatura de almacenamiento -40…70 °CMontaje:El montaje se lleva a cabo por medio de una cinta adhesiva de doble cara premontada según la información de usuario.A petición:Otras longitudes de 0,1…100 m, en pasos de 0,1 m.Tener en cuenta:100 % de humedad relativa del aire. Está permitida la condensación.Indicación sobre el dibujo:
1) Cinta de recubrimiento A = 0,176 mm 2) Cinta magnética M = 1,0 mm 3) Cinta de soporte T = 0,3 mm 4) Cinta adhesiva K = 0,1 mm 5) Longitud de cinta necesaria = Recorrido de medición + L + 2 x B 6) Recorrido de medición
Características especiales:
