Empuñaduras cilíndricas de plástico giratorias

Volver

Productos
- Elementos de mando | Elementos estándar
  - Volantes, manivelas de mano, indicadores de posicionamiento
    - Empuñaduras cilíndricas de plástico giratorias

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Empuñadura de termoplástico.
Eje de acero con clase de resistencia 5.8 o de acero inoxidable 1.4404.Versión:Empuñadura negra.
Partes de acero bruñido.
Acero inoxidable con acabado natural.Ventajas:Tacto optimizado y buen agarre
Empuñaduras para volantes y manivelas
Distintos tamaños de la rosca
NOVO grip diseño KIPPCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1468 Empuñaduras cilíndricas de plástico giratorias

141 kB

Planos (vista completa)

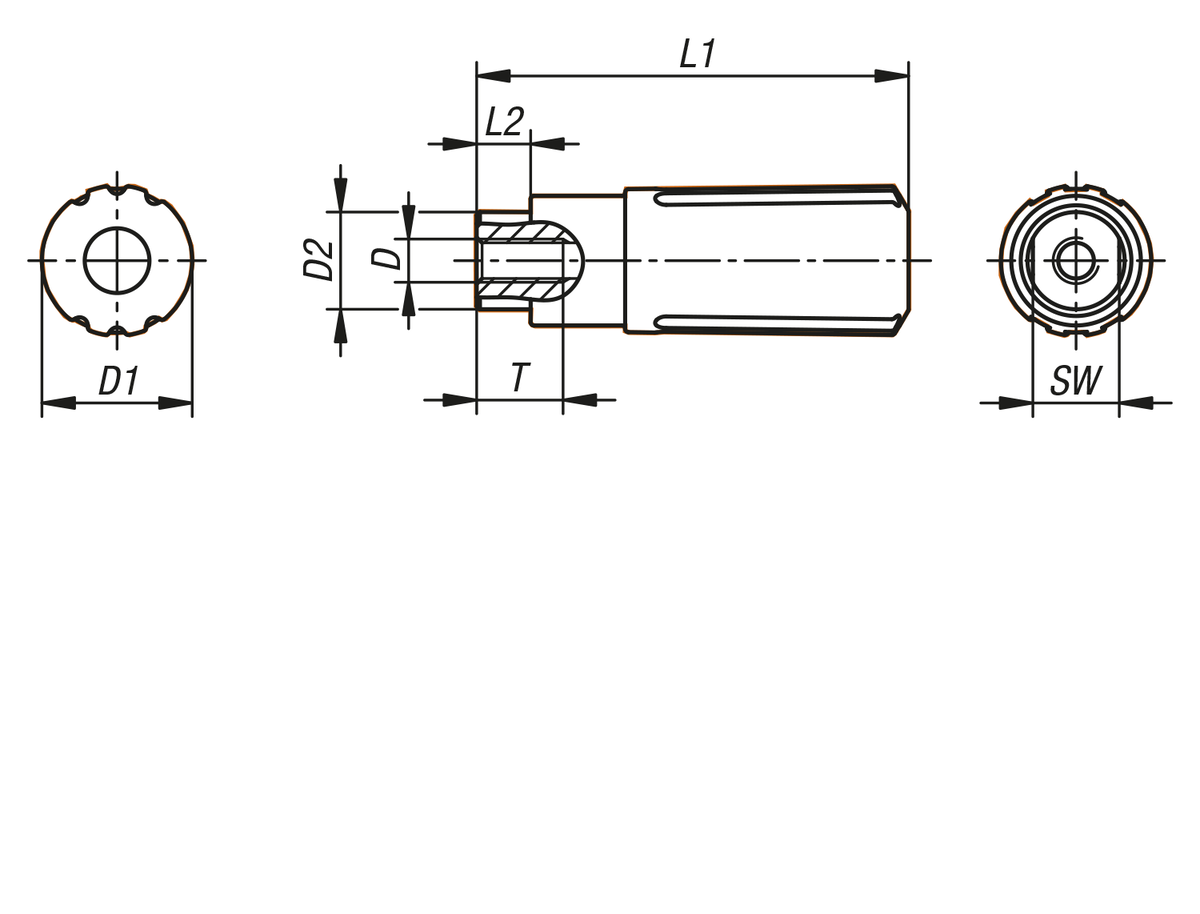

Empuñaduras cilíndricas de plástico giratorias con rosca interior

Más información

Planos

Empuñaduras cilíndricas de plástico giratorias con rosca interior

Selección/filtro de artículos

Referencia	Tipo de rosca	Material del componente	Tamaño	D	D1	D2	L1	L2	T	SW	Precio
K1468.1104	rosca interior	acero	1	M4	14	9	40	5	8	8	A petición
K1468.1205	rosca interior	acero	2	M5	16	11	49,1	5,1	10	10	A petición
K1468.1306	rosca interior	acero	3	M6	20	14	61,4	6,4	12	12	A petición
K1468.1408	rosca interior	acero	4	M8	25	18	82,5	12,5	16	15	A petición
K1468.3104	rosca interior	acero inoxidable	1	M4	14	9	40	5	8	8	A petición
K1468.3205	rosca interior	acero inoxidable	2	M5	16	11	49,1	5,1	10	10	A petición
K1468.3306	rosca interior	acero inoxidable	3	M6	20	14	61,4	6,4	12	12	A petición
K1468.3408	rosca interior	acero inoxidable	4	M8	25	18	82,5	12,5	16	15	A petición

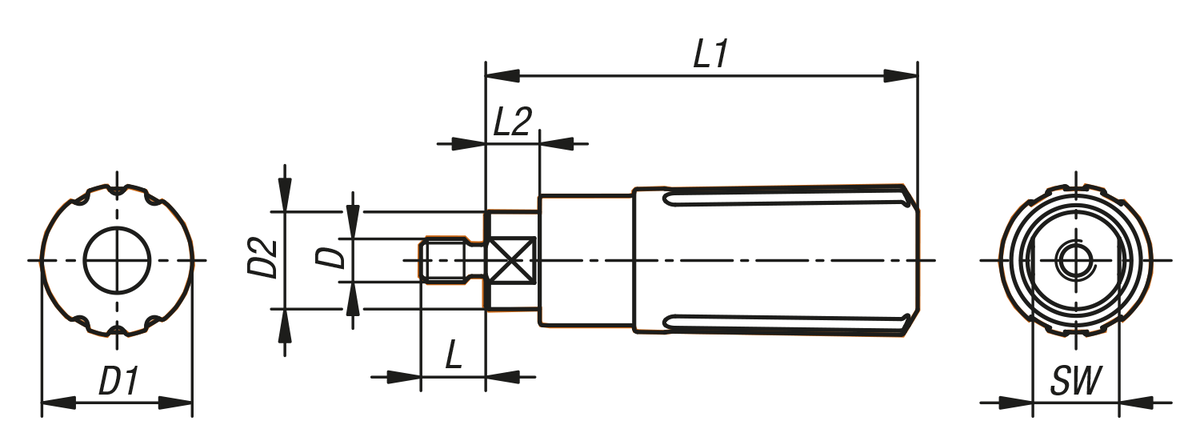

Empuñaduras cilíndricas de plástico giratorias con rosca exterior

Más información

Planos

Empuñaduras cilíndricas de plástico giratorias con rosca exterior

Selección/filtro de artículos

Referencia	Tipo de rosca	Material del componente	Tamaño	D	D1	D2	L	L1	L2	SW	Precio
K1468.104	rosca exterior	acero	1	M4	14	9	6	40	5	8	A petición
K1468.205	rosca exterior	acero	2	M5	16	11	7,5	49,1	5,1	10	A petición
K1468.306	rosca exterior	acero	3	M6	20	14	9	61,4	6,4	12	A petición
K1468.408	rosca exterior	acero	4	M8	25	18	12	82,5	12,5	15	A petición
K1468.2104	rosca exterior	acero inoxidable	1	M4	14	9	6	40	5	8	A petición
K1468.2205	rosca exterior	acero inoxidable	2	M5	16	11	7,5	49,1	5,1	10	A petición
K1468.2306	rosca exterior	acero inoxidable	3	M6	20	14	9	61,4	6,4	12	A petición
K1468.2408	rosca exterior	acero inoxidable	4	M8	25	18	12	82,5	12,5	15	A petición
