Descripción del artículo/Imágenes del producto

DescripciónMaterial:Termoplástico gris antracita.Versión:Partes de acero bruñido.Indicación:La cubierta del cubo se suministra sin montar.
Los volantes se tienen que asegurar axialmente o fijar mediante un tornillo de cabeza cilíndrica DIN 6912 y una arandela DIN 7349 mediante una conexión de chavetero en el árbol.
En las versiones con perforación transversal, la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027 (DIN 914).Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0256 Volantes

391 kB

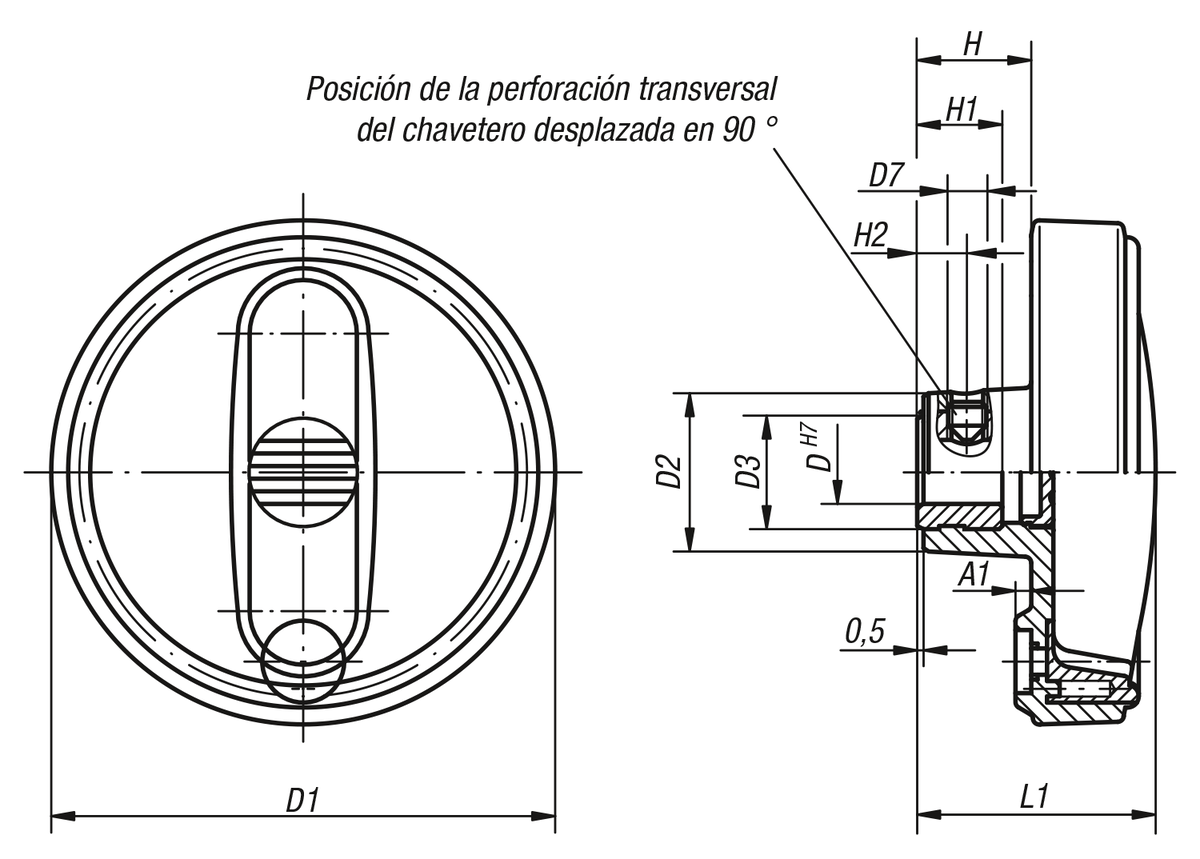

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	D	D1	D2	D3	D7	A1	H	H2	L1	L3	B3	T	Precio
K0256.108008	agujero de referencia	sin perforación transversal	25	80	8H7	19	-	2,5	17,5	-	13	37,5	-	-	A petición
K0256.108010	agujero de referencia	sin perforación transversal	25	80	10H7	19	-	2,5	17,5	-	13	37,5	-	-	A petición
K0256.108012	agujero de referencia	sin perforación transversal	25	80	12H7	19	-	2,5	17,5	-	13	37,5	-	-	A petición
K0256.210010	agujero de referencia	sin perforación transversal	28	100	10H7	19	-	3	20	-	13	44	-	-	A petición
K0256.210012	agujero de referencia	sin perforación transversal	28	100	12H7	19	-	3	20	-	13	44	-	-	A petición
K0256.312512	agujero de referencia	sin perforación transversal	35	125	12H7	25	-	4	23,5	-	18,5	53	-	-	A petición
K0256.312514	agujero de referencia	sin perforación transversal	35	125	14H7	25	-	4	23,5	-	18,5	53	-	-	A petición
K0256.312516	agujero de referencia	sin perforación transversal	35	125	16H7	25	-	4	23,5	-	18,5	53	-	-	A petición
K0256.416014	agujero de referencia	sin perforación transversal	45	160	14H7	25	-	5,6	28	-	18,5	64,5	-	-	A petición
K0256.416016	agujero de referencia	sin perforación transversal	45	160	16H7	25	-	5,6	28	-	18,5	64,5	-	-	A petición
K0256.10800802	agujero de referencia con ranura	sin perforación transversal	25	80	8H7	19	-	2,5	17,5	-	13	37,5	2	9	A petición
K0256.10801003	agujero de referencia con ranura	sin perforación transversal	25	80	10H7	19	-	2,5	17,5	-	13	37,5	3	11,4	A petición
K0256.10801204	agujero de referencia con ranura	sin perforación transversal	25	80	12H7	19	-	2,5	17,5	-	13	37,5	4	13,8	A petición
K0256.21001003	agujero de referencia con ranura	sin perforación transversal	28	100	10H7	19	-	3	20	-	13	44	3	11,4	A petición
K0256.21001204	agujero de referencia con ranura	sin perforación transversal	28	100	12H7	19	-	3	20	-	13	44	4	13,8	A petición
K0256.31251204	agujero de referencia con ranura	sin perforación transversal	35	125	12H7	25	-	4	23,5	-	18,5	53	4	13,8	A petición
K0256.31251405	agujero de referencia con ranura	sin perforación transversal	35	125	14H7	25	-	4	23,5	-	18,5	53	5	16,3	A petición
K0256.31251605	agujero de referencia con ranura	sin perforación transversal	35	125	16H7	25	-	4	23,5	-	18,5	53	5	18,3	A petición
K0256.41601405	agujero de referencia con ranura	sin perforación transversal	45	160	14H7	25	-	5,6	28	-	18,5	64,5	5	16,3	A petición
K0256.41601605	agujero de referencia con ranura	sin perforación transversal	45	160	16H7	25	-	5,6	28	-	18,5	64,5	5	18,3	A petición
K0256.1080086	agujero de referencia	con perforación transversal	25	80	8H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	A petición
K0256.1080106	agujero de referencia	con perforación transversal	25	80	10H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	A petición
K0256.1080126	agujero de referencia	con perforación transversal	25	80	12H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	A petición
K0256.2100106	agujero de referencia	con perforación transversal	28	100	10H7	19	M6	3	20	7,5	13	44	-	-	A petición
K0256.2100126	agujero de referencia	con perforación transversal	28	100	12H7	19	M6	3	20	7,5	13	44	-	-	A petición
K0256.3125126	agujero de referencia	con perforación transversal	35	125	12H7	25	M6	4	23,5	7,5	18,5	53	-	-	A petición
K0256.3125146	agujero de referencia	con perforación transversal	35	125	14H7	25	M6	4	23,5	7,5	18,5	53	-	-	A petición
K0256.3125166	agujero de referencia	con perforación transversal	35	125	16H7	25	M6	4	23,5	7,5	18,5	53	-	-	A petición
K0256.4160146	agujero de referencia	con perforación transversal	45	160	14H7	25	M6	5,6	28	7,5	18,5	64,5	-	-	A petición
K0256.4160166	agujero de referencia	con perforación transversal	45	160	16H7	25	M6	5,6	28	7,5	18,5	64,5	-	-	A petición
K0256.108008026	agujero de referencia con ranura	con perforación transversal	25	80	8H7	19	M6	2,5	17,5	7,5	13	37,5	2	9	A petición
K0256.108010036	agujero de referencia con ranura	con perforación transversal	25	80	10H7	19	M6	2,5	17,5	7,5	13	37,5	3	11,4	A petición
K0256.108012046	agujero de referencia con ranura	con perforación transversal	25	80	12H7	19	M6	2,5	17,5	7,5	13	37,5	4	13,8	A petición
K0256.210010036	agujero de referencia con ranura	con perforación transversal	28	100	10H7	19	M6	3	20	7,5	13	44	3	11,4	A petición
K0256.210012046	agujero de referencia con ranura	con perforación transversal	28	100	12H7	19	M6	3	20	7,5	13	44	4	13,8	A petición
K0256.312512046	agujero de referencia con ranura	con perforación transversal	35	125	12H7	25	M6	4	23,5	7,5	18,5	53	4	13,8	A petición
K0256.312514056	agujero de referencia con ranura	con perforación transversal	35	125	14H7	25	M6	4	23,5	7,5	18,5	53	5	16,3	A petición
K0256.312516056	agujero de referencia con ranura	con perforación transversal	35	125	16H7	25	M6	4	23,5	7,5	18,5	53	5	18,3	A petición
K0256.416014056	agujero de referencia con ranura	con perforación transversal	45	160	14H7	25	M6	5,6	28	7,5	18,5	64,5	5	16,3	A petición
K0256.416016056	agujero de referencia con ranura	con perforación transversal	45	160	16H7	25	M6	5,6	28	7,5	18,5	64,5	5	18,3	A petición
