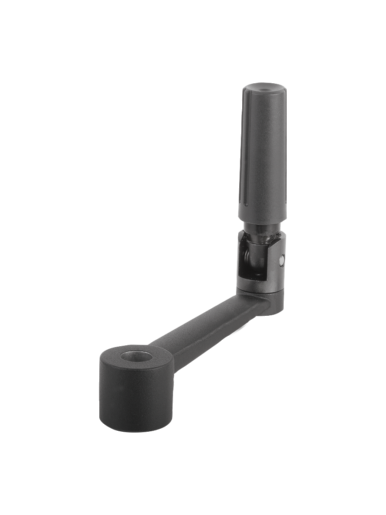

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Manivela de aluminio.
Empuñadura cilíndrica de termoplástico y acero.Versión:Manivela con recubrimiento de polvo negro.
Termoplástico gris antracita.
Partes de acero bruñido.Indicación:Similar a la norma DIN 469.
En las versiones con perforación transversal, la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027 (DIN 914).Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0998_IV Manivelas de mano de aluminio con empuñadura cilíndrica de seguridad y hembra cuadrada

226 kB

Planos

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	Precio
K0998.2110	hembra cuadrada	sin perforación transversal	80	24	16	-	87,5	47,5	22	13,6	-	100	10	A petición
K0998.2212	hembra cuadrada	sin perforación transversal	100	28	20	-	107	58,5	25	16	-	124	12	A petición
K0998.2314	hembra cuadrada	sin perforación transversal	125	30	25	-	139	82	28	15,8	-	153	14	A petición
K0998.2417	hembra cuadrada	sin perforación transversal	160	34	25	-	143	82	32	19,6	-	190	17	A petición
K0998.21106	hembra cuadrada	con perforación transversal	80	24	16	M6	87,5	47,5	22	13,4	7,5	100	10	A petición
K0998.22126	hembra cuadrada	con perforación transversal	100	28	20	M6	106,9	58,4	26	16	7,5	124	12	A petición
K0998.23146	hembra cuadrada	con perforación transversal	125	30	26	M6	139,1	82,1	28	15,8	7,5	153	14	A petición
K0998.24176	hembra cuadrada	con perforación transversal	160	34	26	M6	143,1	82,1	32	19,6	7,5	190	17	A petición
