K1523

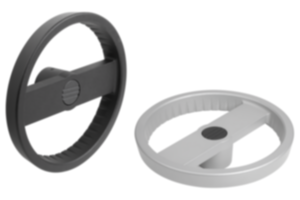

Ruedas de mano de 2 radios de aluminio sin empuñadura

Volver

Productos
- Elementos de mando | Elementos estándar
  - Volantes, manivelas de mano, indicadores de posicionamiento
    - Ruedas de mano de 2 radios de aluminio sin empuñadura

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Volante de aluminio.
Cubierta del cubo de termoplástico, negra.
Tornillo prisionero ISO 4027 de acero con clase de resistencia 45 H, negro.Versión:Con recubrimiento de polvo negro o plata.

Con agujero de referencia.

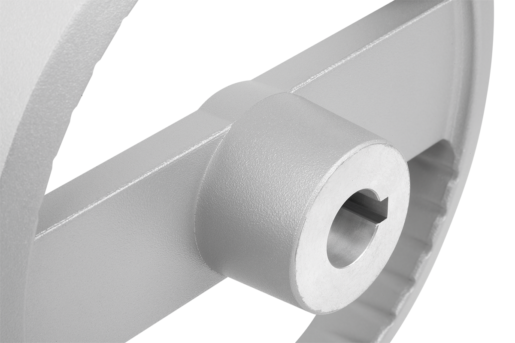

Con agujero de referencia y chavetero.

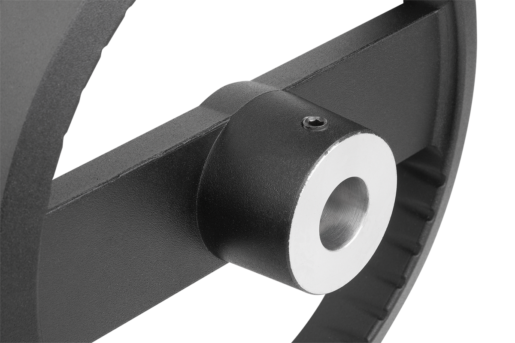

Con agujero de referencia y perforación transversal.
Con agujero de referencia, chavetero y perforación transversal.Indicación:Marcha circular y excentricidad axial de la llanta de la rueda ≤ 0,4 mm.Montaje:La cubierta del cubo se suministra sin montar.
Los volantes se tienen que asegurar axialmente o fijar mediante un tornillo de cabeza cilíndrica DIN 6912 y una arandela de apoyo K0173 mediante la conexión del chavetero en el árbol.
En las versiones con perforación transversal la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027.Accesorios:K0173 Arandelas de apoyo.

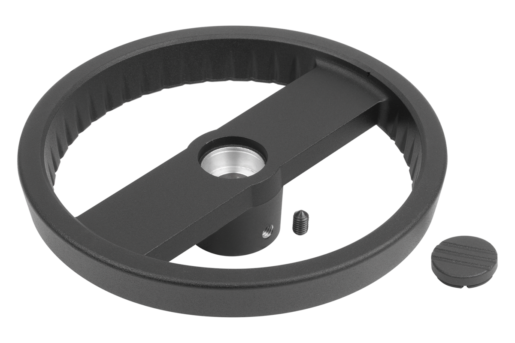

K1160 Tornillos de cabeza cilíndrica con hexágono interior, cabeza baja DIN 6912.Volumen de suministroVolante de aluminio.
Cubierta del cubo.
Tornillo prisionero ISO 4027 (versiones con perforación transversal).Indicación sobre el dibujo:

1) Posición de la perforación transversal desplazada 90° con respecto al chavetero

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1523 Ruedas de mano de 2 radios de aluminio sin empuñadura

815 kB

Planos (vista completa)

Ruedas de mano de dos radios de aluminio sin empuñadura, forma A, con agujero de referencia y perforación transversal

Más información

Planos

Ruedas de mano de dos radios de aluminio sin empuñadura, forma A, con agujero de referencia y perforación transversal

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	D1	D2	D3	L1	L3	H	H2	D7	Precio
K1523.1251216	negro	A	agujero de referencia con perforación transversal	125	12	31	18	36	17,6	6,5	M6	A petición
K1523.1251416	negro	A	agujero de referencia con perforación transversal	125	14	31	18	36	17,6	6,5	M6	A petición
K1523.1601416	negro	A	agujero de referencia con perforación transversal	160	14	36	20	40	19,4	6,5	M6	A petición
K1523.1601616	negro	A	agujero de referencia con perforación transversal	160	16	36	20	40	19,4	8	M6	A petición
K1523.1251226	plata	A	agujero de referencia con perforación transversal	125	12	31	18	36	17,6	6,5	M6	A petición
K1523.1251426	plata	A	agujero de referencia con perforación transversal	125	14	31	18	36	17,6	6,5	M6	A petición
K1523.1601426	plata	A	agujero de referencia con perforación transversal	160	14	36	20	40	19,4	6,5	M6	A petición
K1523.1601626	plata	A	agujero de referencia con perforación transversal	160	16	36	20	40	19,4	8	M6	A petición

Ruedas de mano de dos radios de aluminio sin empuñadura, forma B, con agujero de referencia, chavetero y perforación transversal

Más información

Planos

Ruedas de mano de dos radios de aluminio sin empuñadura, forma B, con agujero de referencia, chavetero y perforación transversal

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	D1	D2	D3	L1	L3	H	H2	D7	B3	T	Precio
K1523.125121046	negro	B	agujero de referencia con ranura y perforación transversal	125	12	31	18	36	17,6	6,5	M6	4	13,8	A petición
K1523.125141056	negro	B	agujero de referencia con ranura y perforación transversal	125	14	31	18	36	17,6	6,5	M6	5	16,3	A petición
K1523.160141056	negro	B	agujero de referencia con ranura y perforación transversal	160	14	36	20	40	19,4	6,5	M6	5	16,3	A petición
K1523.160161056	negro	B	agujero de referencia con ranura y perforación transversal	160	16	36	20	40	19,4	8	M6	5	18,3	A petición
K1523.125122046	plata	B	agujero de referencia con ranura y perforación transversal	125	12	31	18	36	17,6	6,5	M6	4	13,8	A petición
K1523.125142056	plata	B	agujero de referencia con ranura y perforación transversal	125	14	31	18	36	17,6	6,5	M6	5	16,3	A petición
K1523.160142056	plata	B	agujero de referencia con ranura y perforación transversal	160	14	36	20	40	19,4	6,5	M6	5	16,3	A petición
K1523.160162056	plata	B	agujero de referencia con ranura y perforación transversal	160	16	36	20	40	19,4	8	M6	5	18,3	A petición

Ruedas de mano de dos radios de aluminio sin empuñadura, forma C, con agujero de referencia y chavetero

Más información

Planos

Ruedas de mano de dos radios de aluminio sin empuñadura, forma C, con agujero de referencia y chavetero

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	D1	D2	D3	L1	L3	H	B3	T	Precio
K1523.12512104	negro	C	agujero de referencia con ranura	125	12	31	18	36	17,6	4	13,8	A petición
K1523.12514105	negro	C	agujero de referencia con ranura	125	14	31	18	36	17,6	5	16,3	A petición
K1523.16014105	negro	C	agujero de referencia con ranura	160	14	36	20	40	19,4	5	16,3	A petición
K1523.16016105	negro	C	agujero de referencia con ranura	160	16	36	20	40	19,4	5	18,3	A petición
K1523.12512204	plata	C	agujero de referencia con ranura	125	12	31	18	36	17,6	4	13,8	A petición
K1523.12514205	plata	C	agujero de referencia con ranura	125	14	31	18	36	17,6	5	16,3	A petición
K1523.16014205	plata	C	agujero de referencia con ranura	160	14	36	20	40	19,4	5	16,3	A petición
K1523.16016205	plata	C	agujero de referencia con ranura	160	16	36	20	40	19,4	5	18,3	A petición

Ruedas de mano de dos radios de aluminio sin empuñadura, forma E, con agujero de referencia

Más información

Planos

Ruedas de mano de dos radios de aluminio sin empuñadura, forma E, con agujero de referencia

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	D1	D2	D3	L1	L3	H	Precio
K1523.125121	negro	E	con agujero de referencia	125	12	31	18	36	17,6	A petición
K1523.125141	negro	E	con agujero de referencia	125	14	31	18	36	17,6	A petición
K1523.160141	negro	E	con agujero de referencia	160	14	36	20	40	19,4	A petición
K1523.160161	negro	E	con agujero de referencia	160	16	36	20	40	19,4	A petición
K1523.125122	plata	E	con agujero de referencia	125	12	31	18	36	17,6	A petición
K1523.125142	plata	E	con agujero de referencia	125	14	31	18	36	17,6	A petición
K1523.160142	plata	E	con agujero de referencia	160	14	36	20	40	19,4	A petición
K1523.160162	plata	E	con agujero de referencia	160	16	36	20	40	19,4	A petición
